Modelado de Muñones, Trunnions.

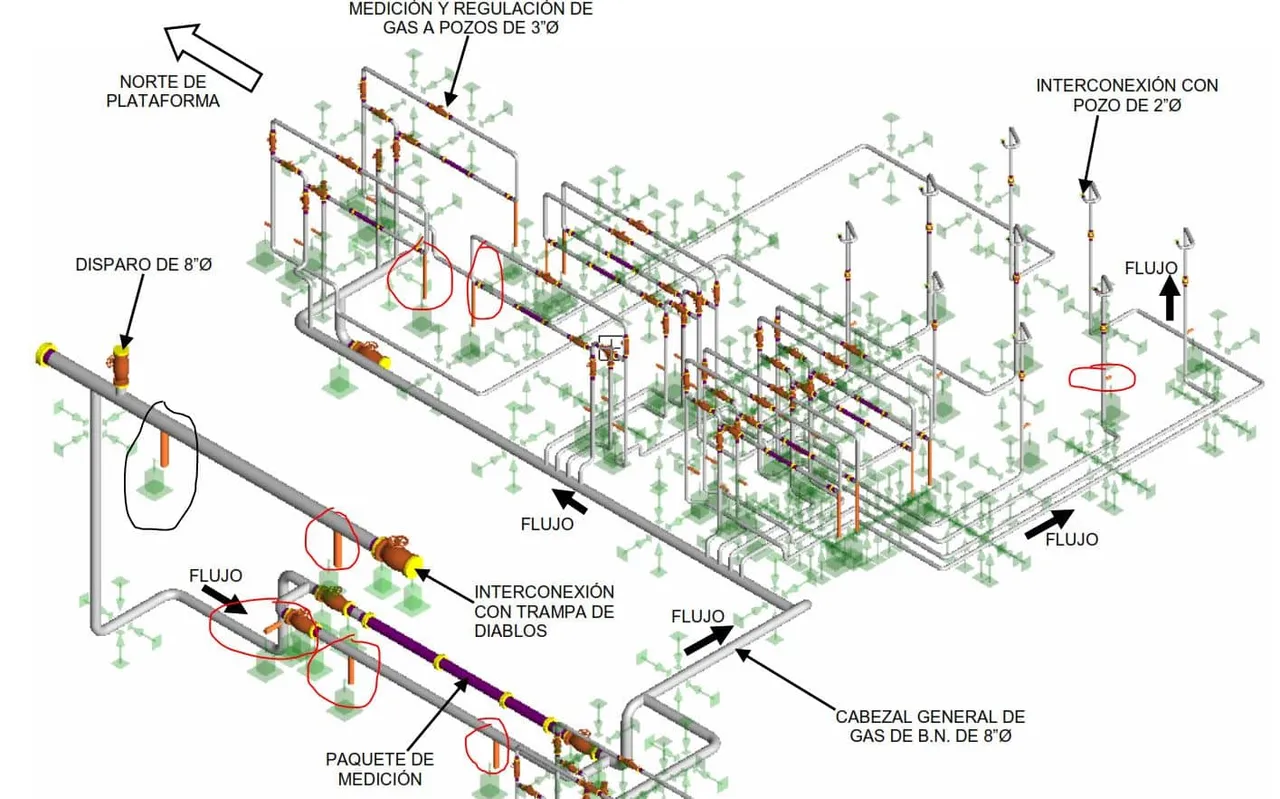

Luis, revisando algunas memorias de flexibilidad de algunos proyecto offshore que hemos construido me e dado cuenta que los soportes tipos trunnion y muñones se modelaron de la siguiente forma, con una sección de tubería en color naranja, por que esto es asi?, por que no modelar con los soportes que tiene Autopipe en su libreria, por que se agrega ese tramo de tubería? , como se modelan los soportes aqui mostrados, busque en la informacion pero no viene nada similar a esto.
Quedo atento Luis.
Saludos
-
7 Respuestas
-
7410
Coordinación
Master
Hola Eduardo!
Ese proyecto se ve bien interesante!! Multitud de elementos,
Así es, es posible modelar los trunnions así. Si acudes al último ejemplo del tema 1 de este módulo verás un modelo similar con ese tipo de tuberías, apoyado sobre una placa de material deslizante,
Échale un vistazo y si te quedan dudas lo vemos en detalle,
Saludos!
-
571
Graduado
Iniciado
ya lo e revisado luis, sin embargo no me queda claro por que modelarlo asi como una tuberia , por que el color naranja como colocarlo asi?
-
7410
Coordinación
Master
Hola Eduardo,
Seguramente la persona que lo diseñó lo dibujo de ese color. El rigid normalmente sale de color púrpura (morado) pero es posible cambiar el color de la tubería, quizás la persona que lo diseño creyó conveniente colocarle ese color,

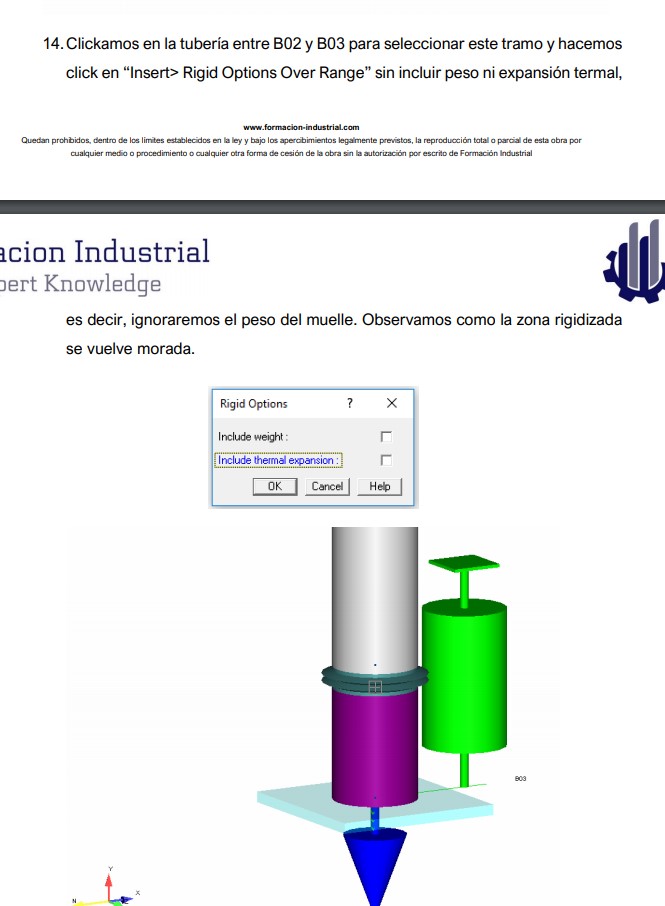

A todos los efectos es un tramo de tubería con la propiedad de “rigid” aplicada,
¿Conoces el comando rigid?
Saludos!
-
571
Graduado
Iniciado
No luis, no conozco ese comando soy nuevo en el uso del Software y tengo cientos de dudas
-
7410
Coordinación
Master
Hola Eduardo,
No te preocupes! Hay que aprender a caminar antes de comenzar a correr, tan sólo con el tema 1 no es posible resolver un sistema como el que me has adjuntado en la foto y conocer todos los comandos. Es necesario estudiar cada ejercicio y realizarlo concienzudamente para familiarizarse con el software. Además de haber cursado previamente los ejercicios del módulo Proyectista Piping Industrial

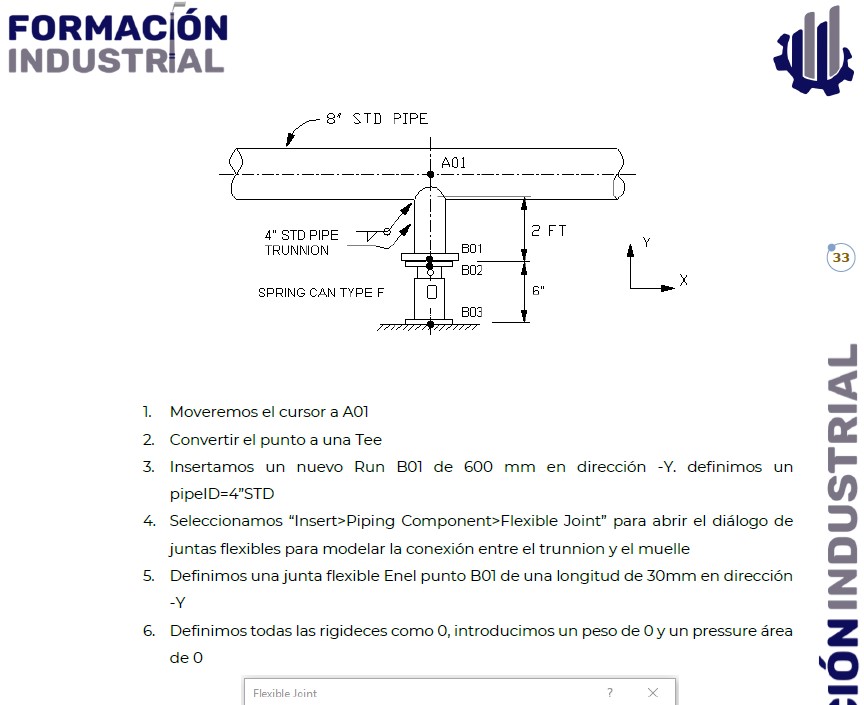

Si te fijas, en el ejercicio que te comentaba del tema 1, ya casi al final, aparecen las instrucciones para convertir una tubería a rígida (el comando rigid que me has comentado que no conoces) y modelarla como los soportes de ese modelo que me has adjuntado. (imagen 1)
Mi consejo como profesor (que antes he sido un estudiante con ganas de resolver sistemas complejos, al igual que tú) es que veas detenidamente todos los temas y realices los ejercicios,
Una vez hecho esto, podremos analizar sistemas más complejos con la base sólida que aportan los ejercicios del curso,
Ve avanzando y me vas comentando sensaciones e inquietudes, yo te ayudo durante todo el proceso no te preocupes,
Saludos!
-
-
-
-
-
808
Graduado
Iniciado
Buenas noches , por ahí pueda ayudar un poquito a modelar los trunion como muestras en la imagen. En orden :

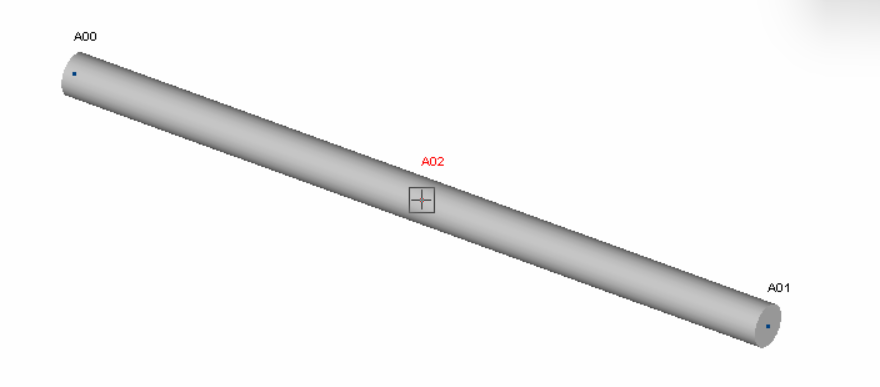

Imagen 1: definir en la tubería el punto donde vas a agregar el trunion

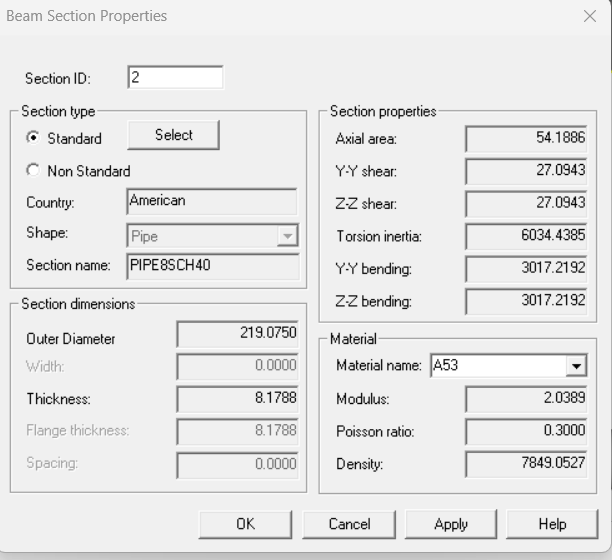

Imagen 2: asignar una sección con insert , beam section properties (Section ID 2)

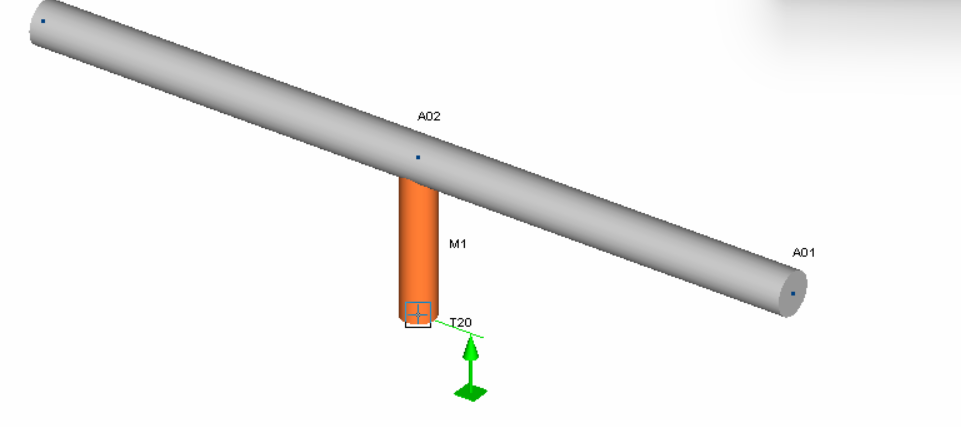

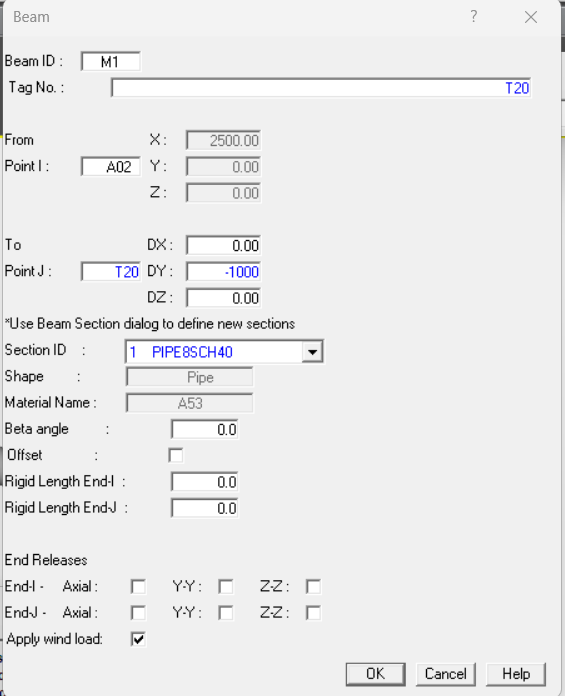

imagen 3: En el punto donde quieres el trunion agregar la tuberia (del trunion) con el comando insert beam (debe estar seleccionado section ID 1, el que se creó)
Imagen 4: En el punto final del trunion, agregar el apoyo simple
-
3894
Tutor
Master
Buenos días @dvazquez !
No es necesario seguir nuestra imagen, en la lección de este mismo foro. En la página 33 se indica paso por paso como modelarlo 😁
Comienza en esta imagen que te adjunto.
Cualquier duda me comentas, Saludos!
-
