Montaje Válvulas
Estimado @Luis-ramos:
Tengo la siguiente consulta.
– En el montaje Tubería – Válvula cuchilla – Tubería; a veces la válvula no queda vertical sino un poco girada. Hasta cuantos grados esta permitido como máximo?? Existe alguna norma que lo indique esta desviación permisible??.
-
3 Respuestas
-
3835
Tutor
Master
¡Hola @Gian !
En mi opinión y experiencia, la válvula de compuerta debe estar completamente vertical en el momento de la instalación.
De hecho los fabricantes hacen mucho hincapié en ello, no sólo por la propia válvula (que también) si no porque si instalamos la válvula desviada algunos grados seguramente la unión bridada falle, desgastemos la junta de forma irregular y tengamos fugas en el sistema.

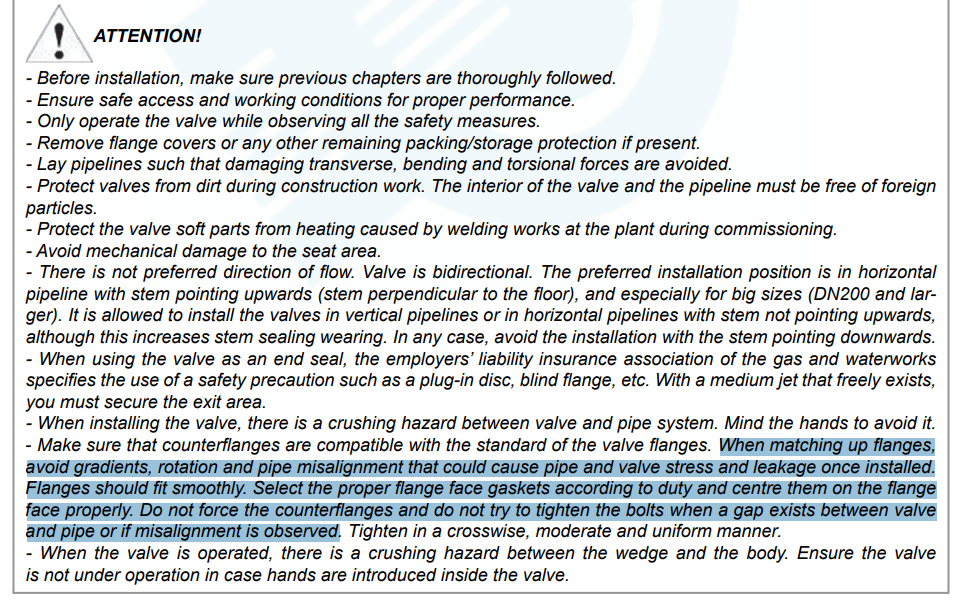

Te adjunto un extracto de una guía de instalación donde se indica de forma clara que no debe haber desalineamientos (imagen 1)
Y aquí podrás encontrar la guía completa que considero es muy interesante, del fabricante COMEVAL: https://www.comeval.es/products/IOM/resilient_seated_gate_valves-504_507-uniwat-installation_manual-en-iom01.pdf

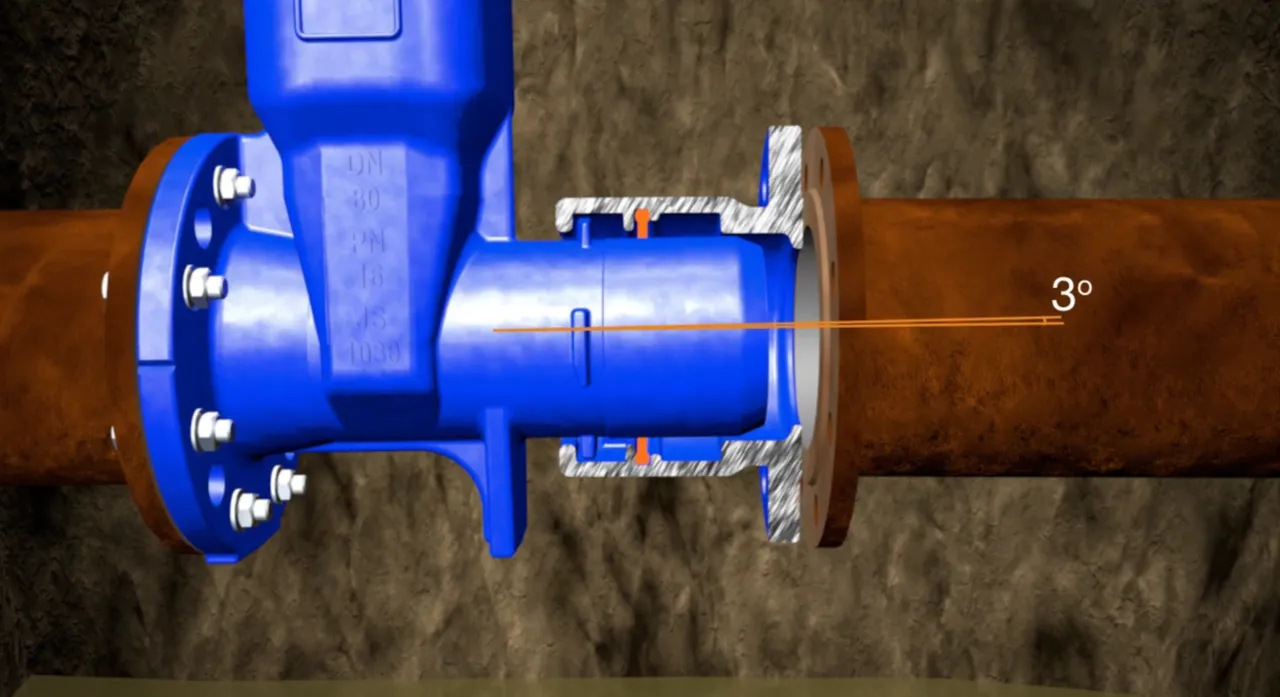

Siempre que sea posible debe procurarse la alineación de estos elementos, si no fuera posible, existen soluciones como la válvula telescópica (que verás en la lección de válvulas) que permite cierta desviación de la brida de conexión (unos 3º) pero insisto, desviaciones de la brida de conexión para válvulas fabricadas expresamente para admitir esta desalineación (imagen 2).
Espero haberte ayudado, Saludos!! 😃
-
2563
Alumno
Intermedio
Cordial saludo ing @luis-ramos / @ramonformacionindustrial,

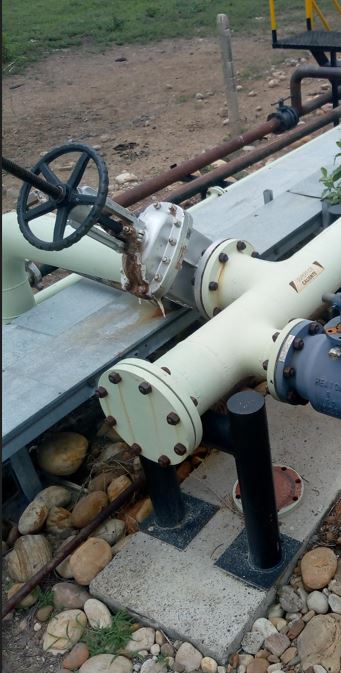

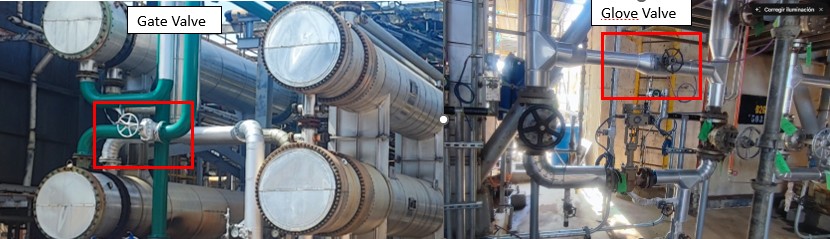

Me queda la inquietud de la pregunta del compañero, en ocasiones debido a que la válvula de compuerta por su geometría el volante queda muy alto, la giran 45° para permitir su operación, es decir esto es una mala practica de montaje?
Anexo imagen
-
3835
Tutor
Master
Buenos días @luisfeiverfonseca ,
No hay problema en colocarla de ese modo siempre que se tengan en cuenta las cargas de torsión que introduce el vástago en esa posición, asegurar su cierre en todos los escenarios y siempre que el fabricante no lo contraindique en la hoja de datos de la válvula.
Lo ideal es colocarla con el vástago vertical y el obturador cayendo hacia abajo para que el obturador asiente en el sello con el apoyo de la gravedad ya que, con el vástago en posición como en la imagen, en caso de que el accionador pierda torque, el sellado podría no ser perfecto.
En posición vertical, si perdemos torque, la compuerta cae por gravedad en el sello facilitando un buen cierre.
Teniendo en cuenta estos factores, no habría ningún problema en colocarla como en la imagen.
Por cierto, parece que hay problemas con la empaquetadura o el prensaestopas en la válvula de tu imagen, ya que tiene fugas superiores que caen por el bonete dada su posición sesgada, cuidado con eso!Lo que le comentaba al compañero Giancarlo era que las bridas deben estar completamente verticales para evitar desgastes irregulares de juntas y posibles fugas.
-
-
