    Publicado por Jorge L. Torres R. el 22 de junio de 2023 a las 03:18

    Hola Muchachos

    Poseo el siguiente inconveniente por error estropié mi maqueta virtual que tenia en Plant 3D pero tengo el archivo en Navisworks, lo exporto como un archivo FBX y luego con un convertido, lo convierto a formato dwf para poder abirlo en Plant 3D pero este me sale con otra unidad de media y con una ubicación diferente al original.

    Por favor, me puede ayudar, con una solución. Gracias

    Jorge L. Torres R. respondió hace 7 meses, 2 semanas 4 Miembros · 6 Respuestas
  • 6 Respuestas
  • Victor Manuel Orellana Cocinero

    Miembro
    22 de junio de 2023 a las 07:21

    Hola Jorge,

    Ten en cuenta que el formato de Navisworks no es un formato inteligente y que se pierde mucha información con respecto al modelo original.

    Con respecto a las unidades, tendrás que tener esto en cuenta durante las exportaciones (a FBX primero, y a DWF después). Si no te funciona, tendrás que escalar la maqueta para obtener las dimensiones correctas.

    Sobre la posición, supongo que esto se debe a que durante el proceso de conversión de un formato a otro (seguramente al convertir a dwf) esa información se pierde.

    Mientras esperas que alguien más de este foro te ayude, puedes realizar también la consulta en los foros de Autodesk.

  • Nicolás David Recio

    Miembro
    1 de julio de 2023 a las 13:13

    Muy buenas!

    Lástima pero por eso siempre recomiendo una copia de seguridad de los proyectos… así esas cosas se evitan.

    Por las dudas, ¿con qué convertidor lo pasas a dwf? Respecto a la informacion vas a perder la mayoría si no todo dado que estas con un fichero que no es de Plant. Tema escala, quizás algo estas haciendo mal al convertir en dwf o al introducir en Plant. Fijate en las unidades que estan esos ficheros siempre antes de guardarlos.

    Sobre las coordenadas, tendría que verlo. Realmente nunca me pasó de tener que recuperar todo un fichero de un proyecto. Sólo lo use para algún equipo puntual y nada más. Si quieres compartirlo por privado se podría echar un ojo. Sino probaré con alguno mio y te comento que sucede. Pero antes necesito saber el convertidor de fbx a dwf así hago el proceso idéntico al tuyo.

    Saludos

    • Jorge L. Torres R.

      Miembro
      7 de julio de 2023 a las 01:28

      Buenas Nicolás

      El convertidor que usos es Autodesk FBX Converter x64 2013, pero si tienes una manera mas fácil de pasar objetos de Navisworks a Plant 3D seria también útil; de ante mano agradezco su colaboración con el tema.

      Saludos

  • Nicolás David Recio

    Miembro
    7 de julio de 2023 a las 06:52

    Buenas,

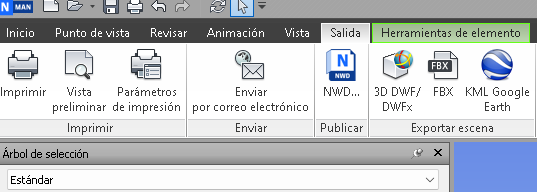

    estuve dándole vueltas a este asunto. Por un lado tenemos el Navisworks, que ya incluye la opción de exportar a FBX o DWF3D (imagen 01). Una vez exportamos a FBX, nuestro interés es pasarlo de alguna manera a 3D.

    OPCION 1

    Para ello podemos emplear el instalador del programa de Autodesk: FBX Converter Archives

    https://www.autodesk.com/developer-network/platform-technologies/fbx-converter-archives

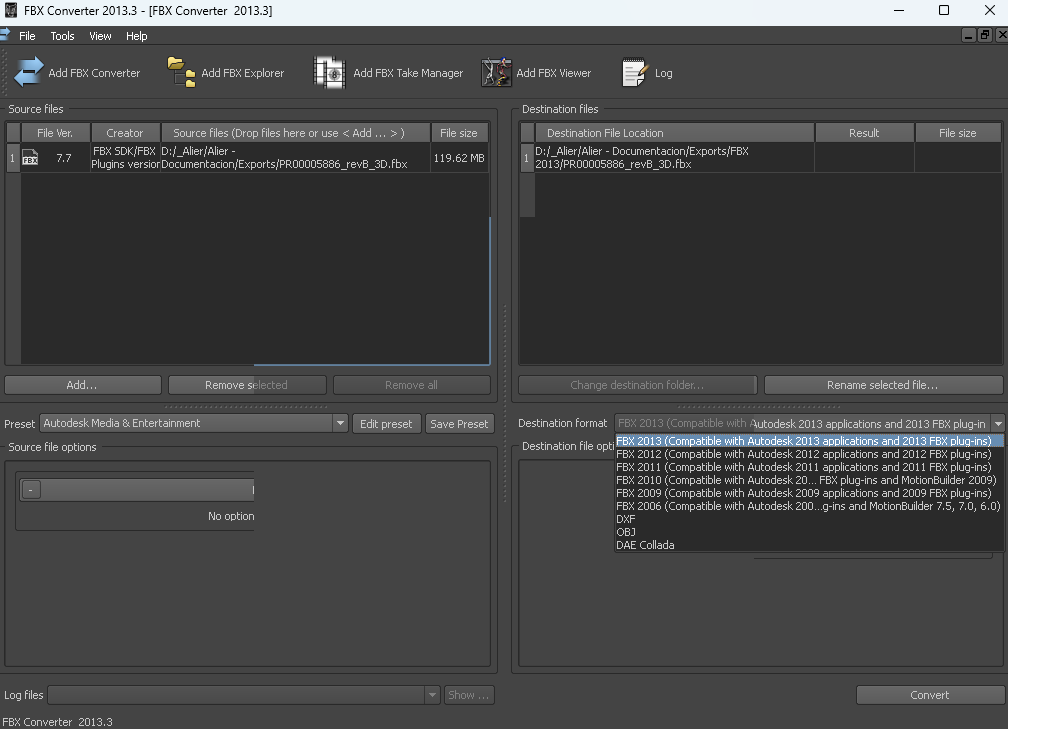

    Y de ese modo convertirlo a DWF posteriormente. (Imagen 02). Sin embargo, a veces en la exportación aparece un mensaje de “not enough parameters” y por ende no funciona correctamente. Eso se detalla en el enlace siguiente del foro de autodesk.

    https://forums.autodesk.com/t5/fbx-forum/fbx-converter-quot-not-enough-parameters-quot-error/td-p/11025606

    En resumen: “you are trying to convert an FBX file with a recent version that is not supported by this tool”


    OPCION 2

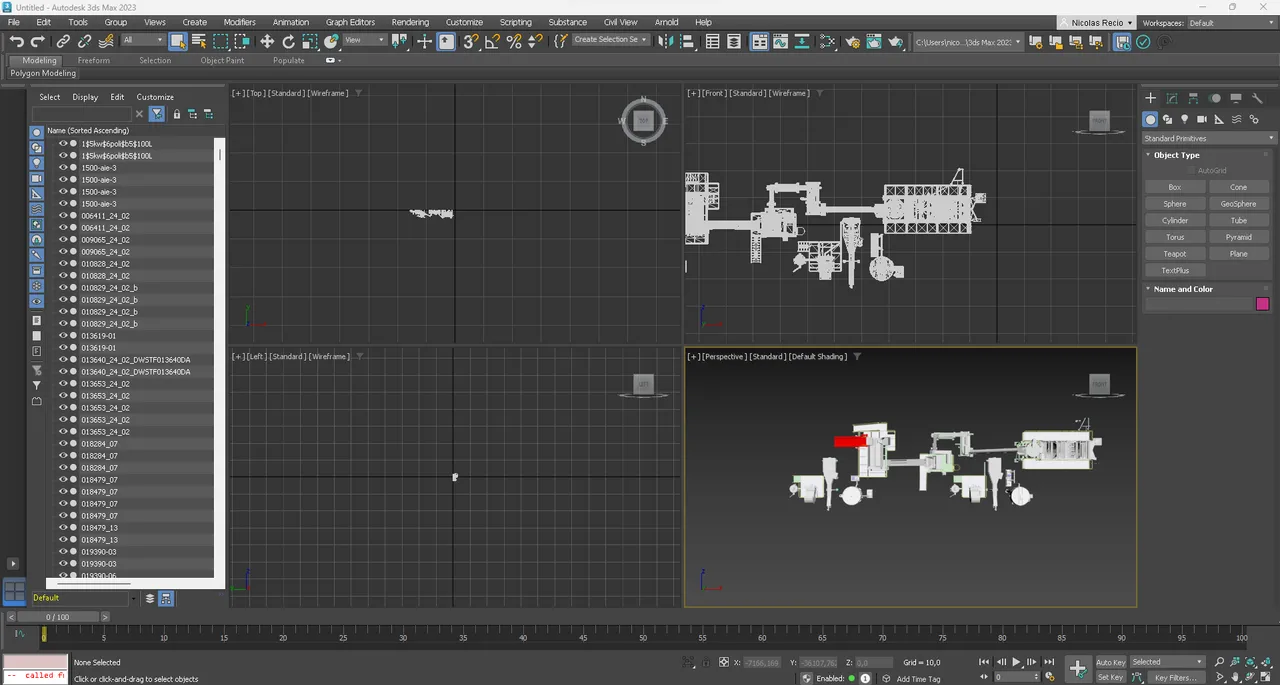

    Pero existe una opción dos para pasar a 3D. Y es exportando a FBX con el Navisworks y posteriormente con el programa de Autodesk “3ds Max”

    Copio un elace simple de ello:

    https://www.autodesk.com/support/technical/article/caas/sfdcarticles/sfdcarticles/Convert-Naviswork-file-NWD-to-an-AutoCAD-DWG-file.html

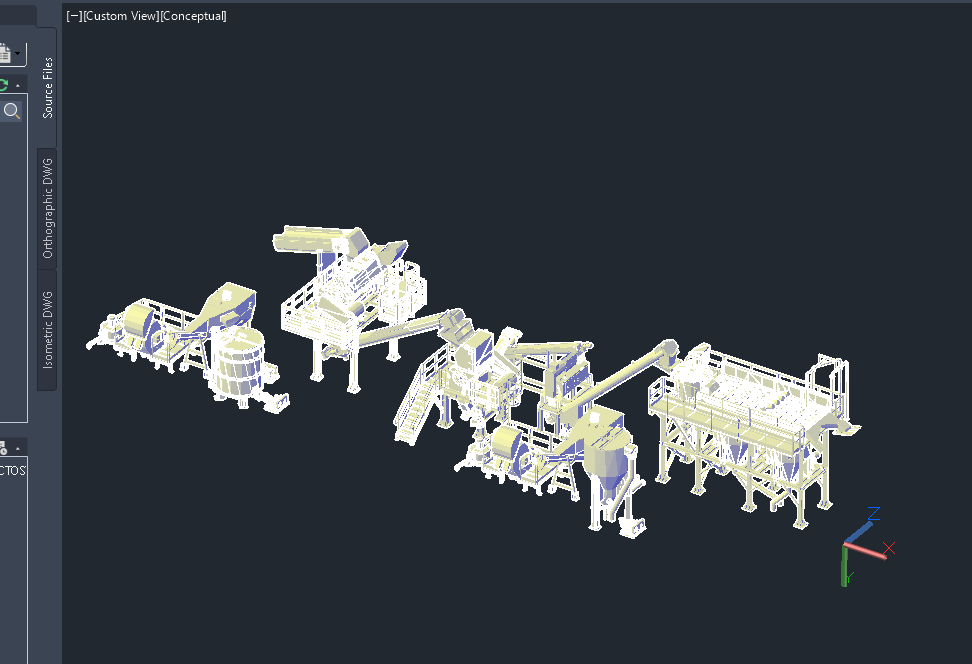

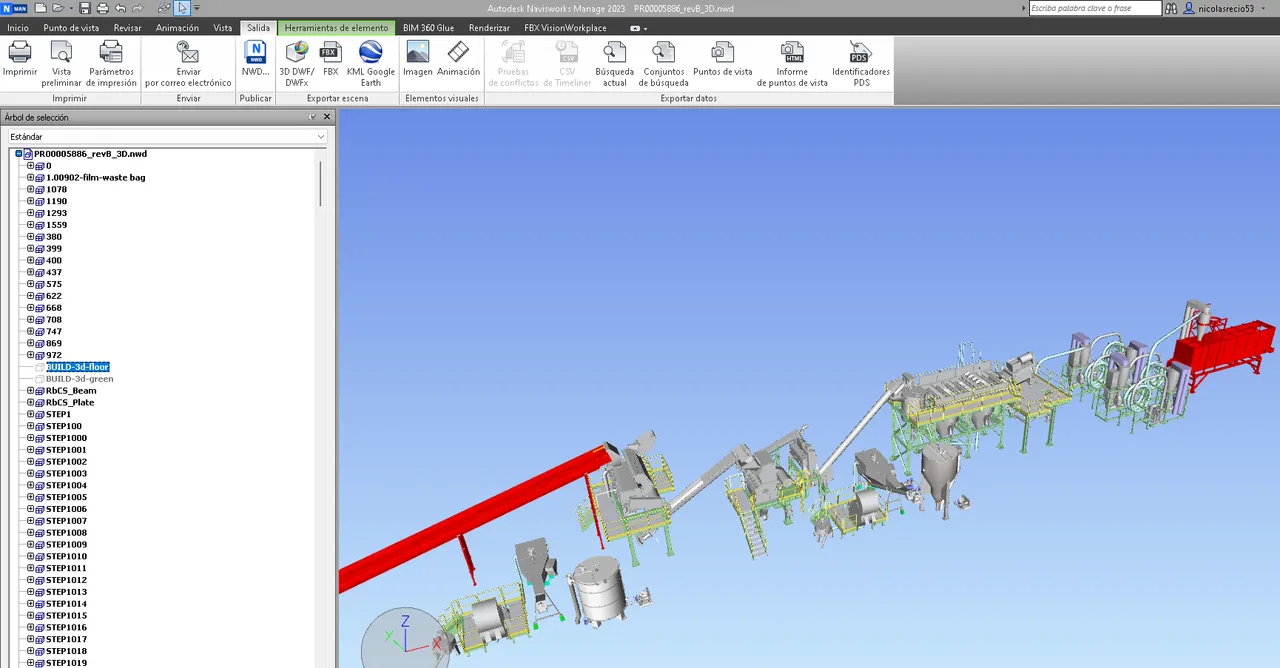

    La verdad que esa opcion 2 anda bastante bien. Y dejo un par de imágenes de como transforme un Navisworks a 3D de Autocad (imagenes 03 a 05). Obviamente algunos elementos los elimine porque no me servían en mi modelo.

    Un saludo y se agradecen los comentarios y compartir ideas. De todo se aprende siempre.

  • Cristhian Camilo Arango Castrillon

    Miembro
    6 de octubre de 2023 a las 04:08

    Hola, ¿alguien ha encontrado otro método de convertir?, yo he realizado el de convertir a 3Ds max y luego pasar a cad, pero esos modelos salen muy cargados de bordes

    • Jorge L. Torres R.

      Miembro
      13 de octubre de 2023 a las 17:48

      Compañero te recomiendo que instales Autocad 2018, con esa version si puedes hacer la conversion sin ningun inconveniente y es muy eficiente.
