NOMENCLATURA VÁLVULAS DE BOLA
Buenas tardes estimados, tengo una duda y confusión.
Estoy especificando unas válvulas de bola con palanca de resorte (dead man), pero me he econtrado con que estas válvulas se especifican en CWP (cold working pressure). Por lo que he estaod leyendo e investigando esta es la presión de trabajo que soporta esa válvula a temperatura ambiente es decir, de -29°C – 38°C, es decir si yo tengo una válvula de 1000CWP me soportará 1000 PSI a 38°C.
Ahora bien mi pregunta es la siguiente, mi línea es de 1500# de inox 321 con condiciones de OP: 57.5 kg/cm2 a 342°C y de DIS: 73 kg/cm2 a 400°C. ¿Cómo debo especificar mi válvula? como ASME CLASS 1500# o como paso eso a CWP? realmente no estoy entendiendo bien la cuestion de como especificar la válvula.

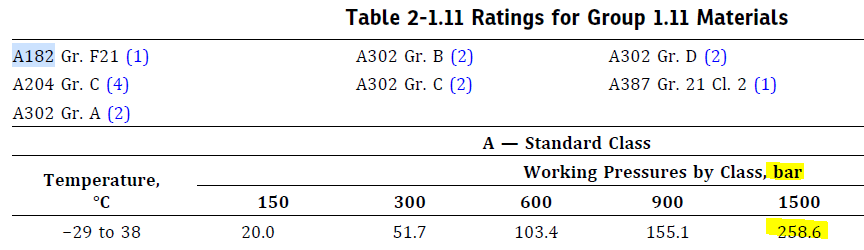

Si me voy al ASME B16.34 en la tabla de P-T de A182 F321 me indica que para 1500# soporta una presión de 258.6 bar = 3750.7 PSI, pero esa sería la P maxima a 1500#, no? Una disculpa si no me hago entender bien, yo misma no termino de entenderme
-
5 Respuestas
-
1836
Graduado
Intermedio
Hola! @pgiancarli Me permito responder a tu inquietud, ya que a raíz de tu pregunta en el foro planteé este tema como conversación técnica de los viernes, con mis compañeros de oficina esta tarde. En nuestra discusión no entramos en el detalle de la válvula de bola, sino en la diferencia entre CWP y ASME Class, y en resumen llegamos a lo siguiente:
La diferencia entre CWP y ASME Class suele generar confusión porque son esquemas distintos de clasificación de válvulas:
*CWP (Cold Working Pressure): es la presión máxima que soporta la válvula a temperatura ambiente (aprox. −29 °C a 38 °C). Se usa en válvulas roscadas o de servicio general y no contempla la reducción de presión por temperatura.
*ASME Class (ej. 1500#): define la capacidad presión–temperatura de la válvula según el material y la norma ASME B16.34. Cada clase tiene una curva de presión admisible que disminuye conforme aumenta la temperatura.
En tu caso, con condiciones de operación de 57.5 kg/cm² a 342 °C y de diseño de 73 kg/cm² a 400 °C, CWP no aplica porque solo es válido a temperatura ambiente. Lo correcto es especificar la válvula como ASME B16.34 Class 1500, material A182 F321, y verificar en la tabla presión–temperatura que la presión admisible a 342–400 °C sea mayor o igual a tus condiciones de operación y diseño.
Además, dado que tu línea es de acero inoxidable, la selección en A182 F321 resulta coherente con el material de la tubería y asegura compatibilidad en condiciones de alta temperatura. Recuerda también que el cuerpo puede cumplir la tabla, pero los asientos de la válvula deben ser adecuados para alta temperatura (metal seated o polímeros especiales), ya que los asientos blandos como PTFE no soportan esas condiciones.
En conclusión:
*CWP no se convierte a ASME Class.
*Para tu servicio, especificá directamente ASME Class 1500 con el material correcto.
*Exige la curva P–T del fabricante para confirmar que la válvula soporta tus condiciones.
Este fue justamente el consenso al que llegamos en la conversación técnica de hoy en la oficina, así que espero que nuestra conclusión te sea útil.
-
549
Graduado
Iniciado
Muchas gracias Marco por tu respuesta tan específica, y es justamente lo que hicimos, especificarla como ASME CLASS 1500#, llegamos exactamente a la misma conclusión aqui en la oficina.
Muchas gracias por tu participación 😀
-
1836
Graduado
Intermedio
A la orden @pgiancarli !!!. Me alegra que llegaran a la misma conclusión con la especificación ASME Class 1500#, siempre es valioso confirmar criterios técnicos en equipo. Validar en conjunto fortalece la precisión y la confianza en el resultado… Saludos!!
-
731
Graduado
Iniciado
Excelente en ambas respuestas Sr. Marcos muy informativo su desglose. Muchìsimas gracias saludos.
-
-
-
