Orientación de archivos utilizados en el Curso

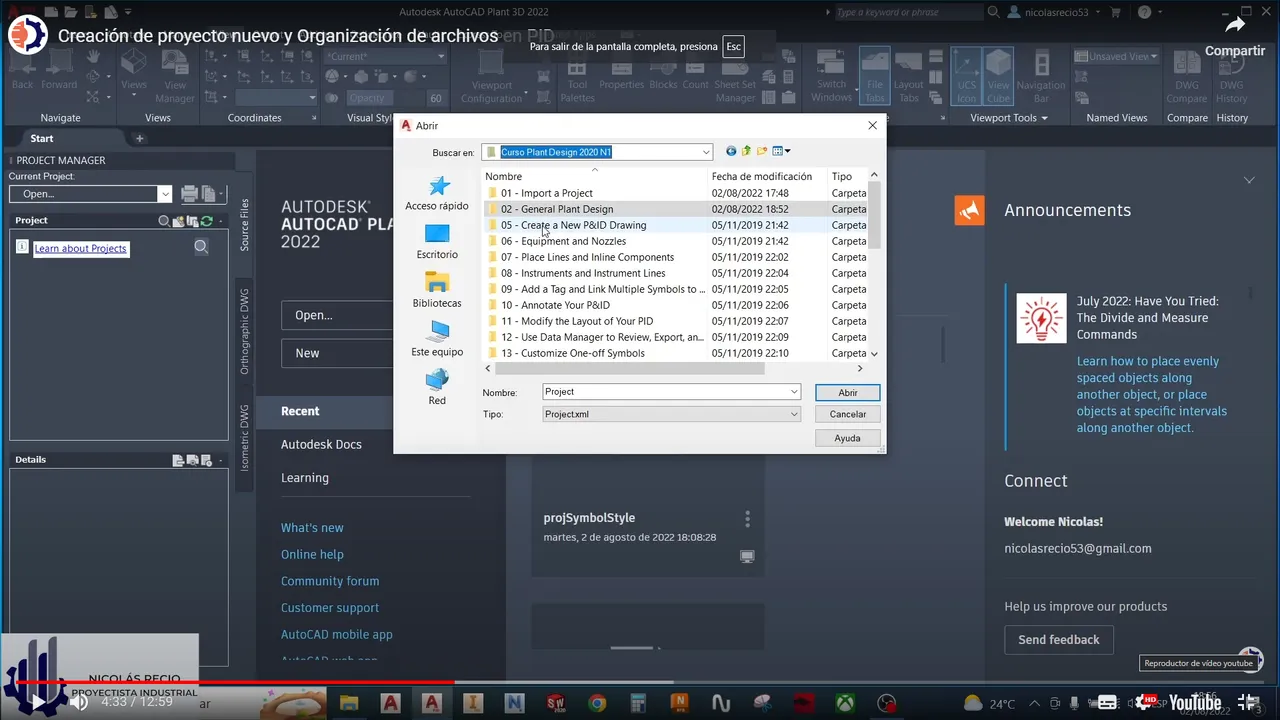

Hola que tal compañeros y Tutor. Tengo una duda acerca de los recursos utilizados durante las primeras sesiones del curso. ¿En donde puedo encontrar lo PID01 al 04 en formato cad, para realizar la estructuración de carpetas que se realiza en esta sesión?. Veo que los extrae de esta carpeta. Muchas gracias de antemano.
-
5 Respuestas
-
1162
Tutor
Master
Buenas!
Los PID que se realizaran a lo largo del curso están en el módulo “Práctica 00. P&ID del Curso“. No se comparten como formato cad “.dwg” dado que esa es la tarea a realizar. Se mandan como pdf para poder imprimirse y así verlos completos directamente.
Ten en cuenta que el proyecto del curso para grabar las clases se dividió en varias carpetas, de ese modo cada vez yo voy explicando una cosa nueva sin pisar la anterior. Pero se trata de un solo proyecto simplemente. Así que bájate los PID y trata de ir creándolos y modificarlos a medida que aprendes al respecto.
Saludos!
formacion-industrial.com
Página no encontrada – Formación Industrial
Página no encontrada – Formación Industrial
-
510
Alumno
Iniciado

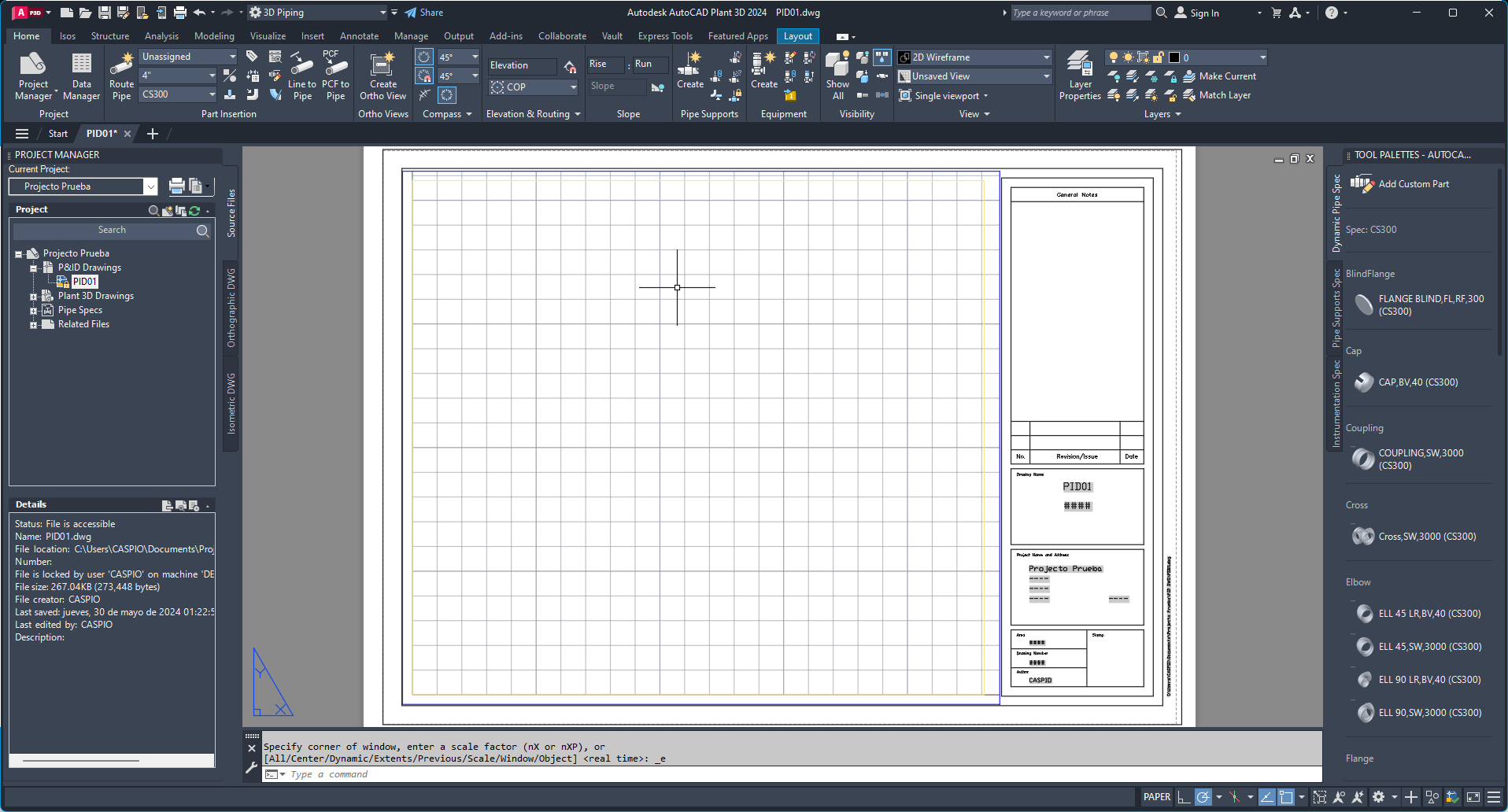

Tutor disculpe mi ignorancia, soy realmente nuevo en el programa de AutoCAD Plant 3D. ¿Podría indicarme un breve resumen de como abordar la creación del proyecto a desarrollar?. Mi primera pregunta fue en base a ello, ya que no estoy familiarizado con el programa como tal. Le dejo lo que he podido desarrollar hasta el momento. Estoy utilizando la versión 2024.
-
1162
Tutor
Master
Buenas @emmanuelcaspio. Recomiendo siempre que me citen de esa manera con el nombre con la @ (en mi perfil podrás ver como esta configurado para que así me llegue un aviso de mensaje de foro. Por las dudas es @ndfernandez).
Dicho esto, calculo que ya habrás visto como crear un proyecto. Una vez creado en una ubicación del ordenador que eligieras, y descargados los pdf de los PID iniciales, lo que debes hacer es ir viendo los videos en los cuales voy creando esos PID (si no recuerdo mal, en concreto total o parcialmente los PID 1 y PID 2). Y posteriormente practicarlo tú en el programa.

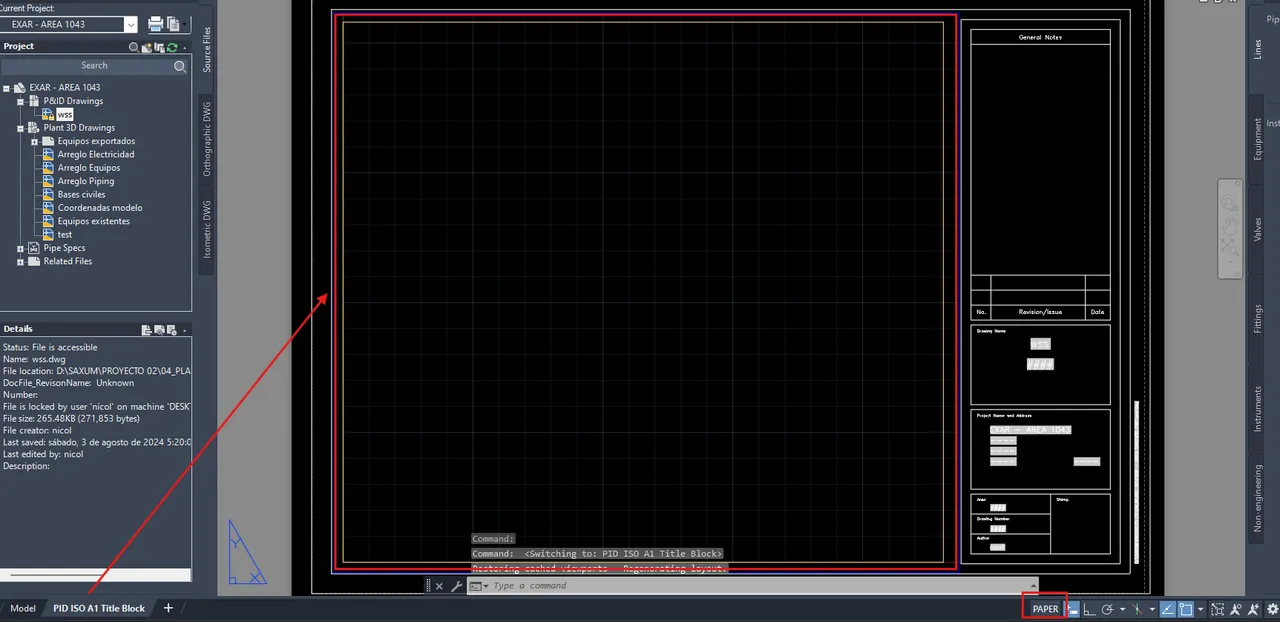

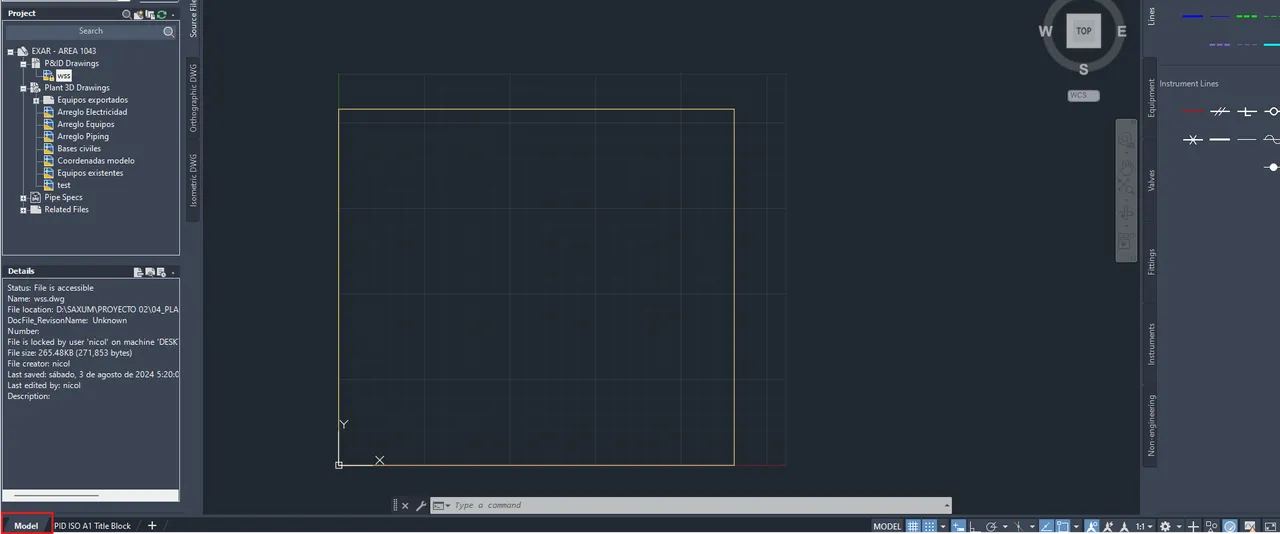

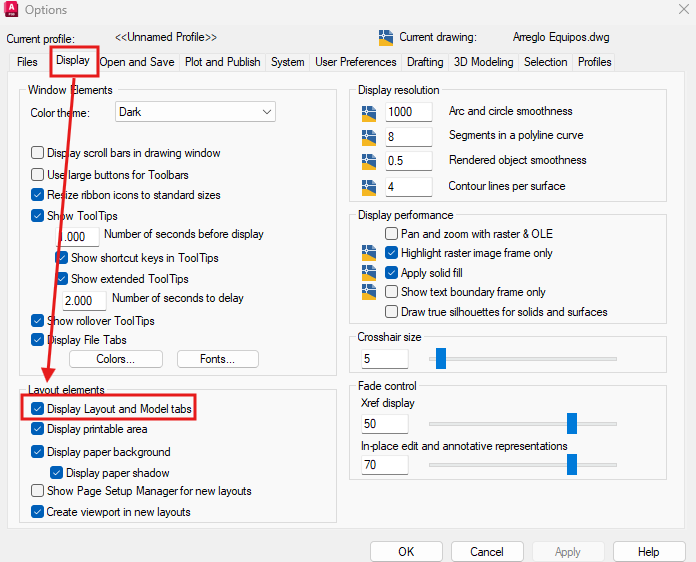

Recomiendo en la pantalla que me enseñas activar el espacio modelo. Ahí lo ves como papel. Eso es algo heredado del AutoCAD clásico en realidad, no del Plant3D. Para eso botón derecho—>Options—>Display. Y abajo se activa la casilla en “Layout ELements” donde pone “Display Layout and Model tabs”. Una vez hecho eso en la parte inferior de la ventana del programa veras una pestaña que pondra Model. Recomiendo dibujar el PID en esa opción dentro de un recuadro amarillo que representa el equivalente al espacio del papel en el espacio Paper. Es mas cómodo y no lugar a problemas. Esto como opinión personal nada más. Adjunto dos imágenes para que veas como se ve como Modelo y como Hoja de papel.
Por lo demás cualquier cosa avisa sin problema y estamos en contacto.
Saludos!
-
-
510
Alumno
Iniciado
@ndfernandez Le agradezco bastante su retroalimentación, sinceramente mi inquietud se originó porque en los primeros videos observé que ud. utilizaba archivos de otras carpetas, sin embargo comprendí que no son de gran importancia ya que el ejercicio se ira desarrollando con el pasar de los temas. Le estaré informando de mi avance. Saludos cordiales.
-
1162
Tutor
Master
Claro @emmanuelcaspio , lo que ya había comentado en otro post, se trata del mismo proyecto. Solo que lo subdividí en carpetas para ir explicando clase a clase las diferentes etapas y novedades del programa. Sino era una locura hacer todo junto. Lo importante es tener el proyecto creado y de ese modo ir haciendo paso a paso los diferentes videos, y sobre todo, probar cosas nuevas. No es quedarse solo con lo que hago, dado que al intentar otras es cuando surgen mas dudas. Lo que yo explico justamente ya esta resuelto. Gracias a eso es que todo el mundo en el foro pregunta cosas a veces muy interesantes como las coordenadas geográficas del proyecto, tags nuevos, etc.
Cualquier cosa estamos en contacto sin dudarlo! Éxitos!!!
-
