Home Foros Piping Industrial Disposición General de Tuberías. Directrices Generales Orientacion Reduccion Eccentrica Succion de bombas

  • Orientacion Reduccion Eccentrica Succion de bombas

    Publicado por sfuentes el 5 de abril de 2022 a las 22:32

    Luis Buenas tardes.

    quisiera aclaracion en lo siguiente.

    1. en la pagina 50 del PDF Planos. Ruteado de tuberias el Diagrama de la ubicaion de la reduccion esta mal. como dices en la pagina 49 Parrafo 3 La linea debe ser de diametro mayor que la boquilla.

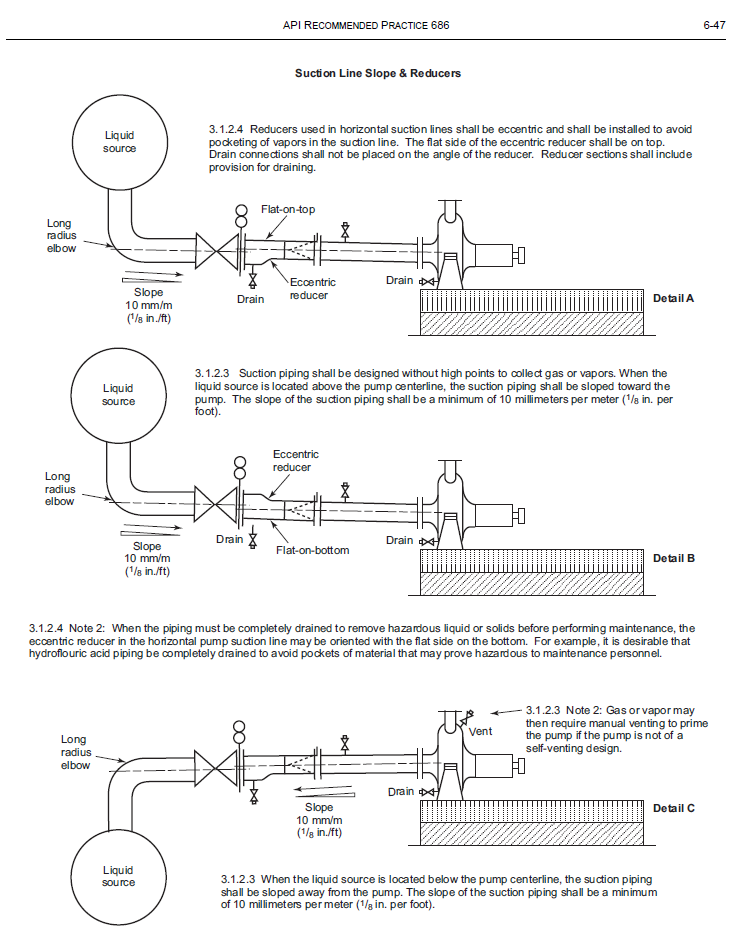

    2. Pagina 49 parrafo 4. en ambos casos si la linea viene por arriba o por debajo la reduccion deberia ser eccentrica con cara plana hacia arriba. ya que las bolsas de aire o gas se van a formar siempre en la parte superior de la tuberia o accesorio.

    Luis Ramos respondió hace 3 semanas, 6 días 8 Miembros · 15 Respuestas
  • 15 Respuestas
  • Formación Industrial

    Administrador
    6 de abril de 2022 a las 10:52
    7433
    Coordinación
    Master

    Hola Santiago!

    Estás en lo cierto, en la figura había un error gráfico que ya hemos subsanado para que la tubería se vea claramente más grande que la succión.

    En cuanto a la orientación, me temo que discrepo. Es cierto que pueden formarse bolsas de aire si usamos reductores concéntricos o usamos caras planas hacia abajo si el espejo de agua está en una zona inferior a la succión. Pero si aspiramos desde una zona superior podemos colocar la cara plana hacia abajo sin riesgo de bolsas de aire y con una reducción de las turbulencias. Te adjunto un pequeño video de “sintech” que vamos a doblar al español próximamente para que sea de ayuda de todos: https://www.youtube.com/watch?v=h61CYDVRTW8&ab_channel=HANFLOW

    Muchas gracias por tus apreciaciones Santiago! Son de gran utilidad!

    • Arthur Llanos Ojeda

      Miembro
      15 de junio de 2023 a las 13:52
      335
      Alumno
      Iniciado

      Buenos días:

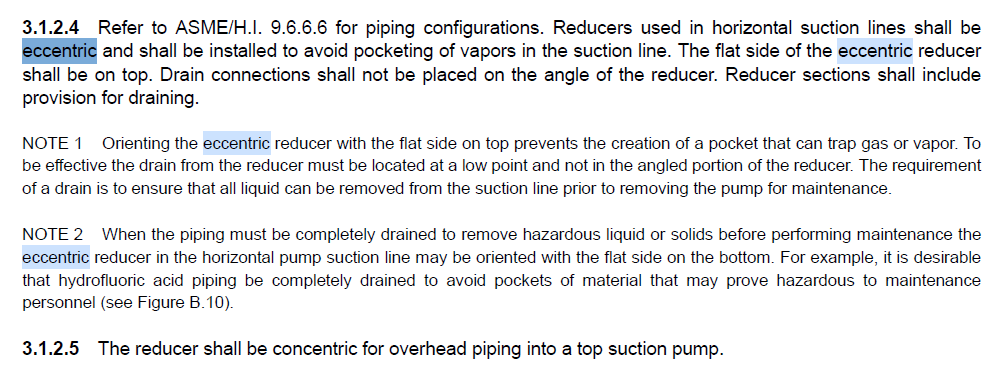

      Quisiera saber si la instalación de estás reducciones excéntricas se encuentra normado. O algún texto donde ampliar la información respecto a la instalación de tuberías con bombas.

      Saludos

      • Luis Ramos

        Miembro
        16 de junio de 2023 a las 07:08
        13107
        Tutor
        Master

        ¡Buenos días @allanos !

        En este caso no disponemos de normativa específica con estos datos, pero la dinámica de fluidos es la que gobierna este hecho.

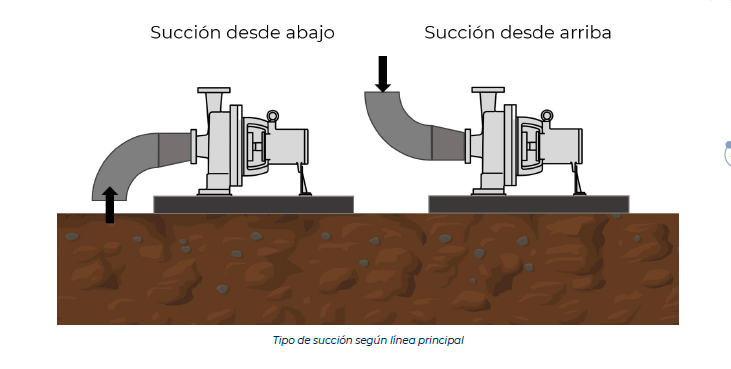

        Se toma por conveniencia este tipo de instalación para evitar formar burbujas de aire en las aspiraciones y reducir así el riesgo de cavitación, tal como se ve en la parte final de la lección (imagen).

        Saludos! 😄

      • Angel Leonardo Da Silva Parra

        Miembro
        26 de enero de 2024 a las 13:56
        785
        Graduado
        Iniciado

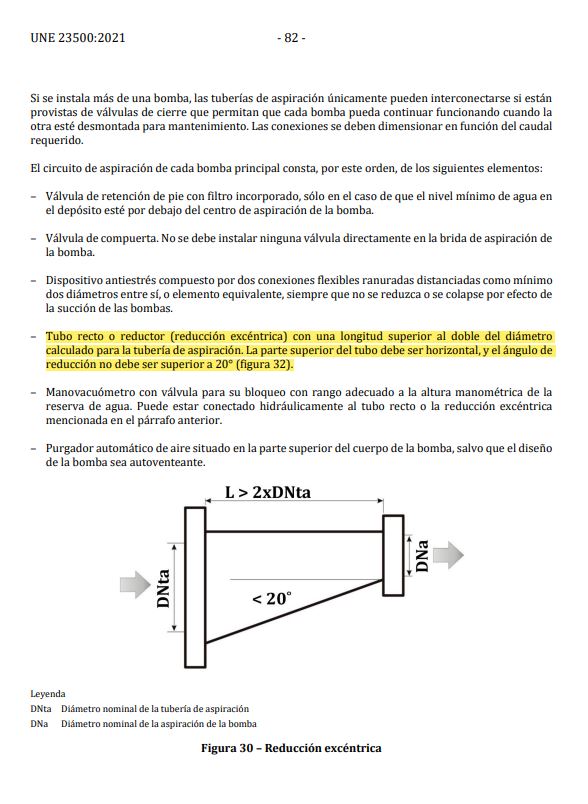

        Hola Arthur, en la norma UNE 23500 hablan de la reducción excéntrica, donde la longitud del accesorio debe ser 2 veces el diámetro de aspiración, lo que es ambiguo para mi es si la parte recta de la reducción excéntrica va hacia arriba o abajo cuando es succión positiva,

        Saludos.

  • Manuel Terrestre

    Miembro
    27 de junio de 2023 a las 12:37
    725
    Graduado
    Iniciado

    Estimados

    Comparto la mención de Arthur, hay diferentes criterios respecto a la excentricidad de aspiración de una bomba. Algunos autores recomiendan de una forma y otros de forma opuesta.

    Un ejemplo es si el fluido tiene sólidos como en mosto de maiz, donde se recomienda poner la cara plana en el fondo para evitar la acumulación de sólidos.

    Agrego un enlace de bombas SIHI que recomienda lo opuesto a este curso

    https://www.youtube.com/watch?v=ycStpC16OwA

    Saludos

  • Martín

    Miembro
    8 de marzo de 2024 a las 04:41
    1449
    Graduado
    Intermedio

    @luis-ramos Buenas!

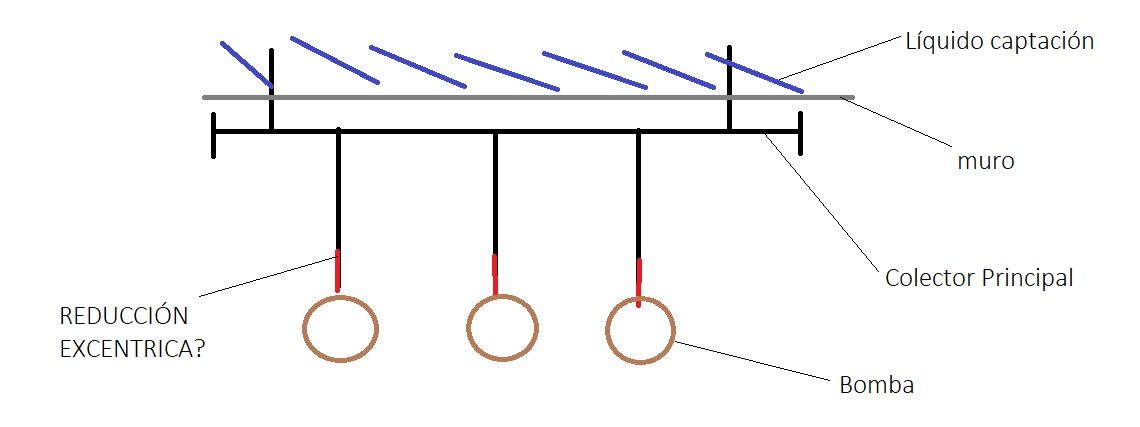

    Me ha surgido una duda, y adjunto imagen para que sea mas sencillo.
    El error en la isometría del caso adjuntado sería:

    1) Las TEE’s son a 90° respecto al colector principal cuando deberían ser tipo “Y”.

    2) La reducción en la aspiración de la bomba debería ser excentrica y no concentrica aunque estén a mismo nivel que el colector.

    Aclaro que el líquido es lodo primario.

    Muchas gracias!

    • Luis Ramos

      Miembro
      8 de marzo de 2024 a las 09:47
      13107
      Tutor
      Master

      Hola @Martin89 !

      Bajo mi punto de vista, no hay problema en que las Tee sean a 90º, por qué comentas que deben ser en Y?

      En cuanto a la aspiración de bombas, pienso que debería ser excéntrica (justo como en el vídeo superior) para evitar atrapamientos de aire en la zona alta de la reducción.

      El coste de instalación y compra es prácticamente similar, por lo que no hay un motivo relevante para cambiar excéntricas por concéntricas en aspiración (independientemente del fluido que se use).

      Un placer volver a verte por aquí 😁

      • Martín

        Miembro
        8 de marzo de 2024 a las 14:41
        1449
        Graduado
        Intermedio

        @luis-ramos Muchas gracias Luis, siempre estoy leyendo sus comentarios, porque, la verdad, son enriquecedores.

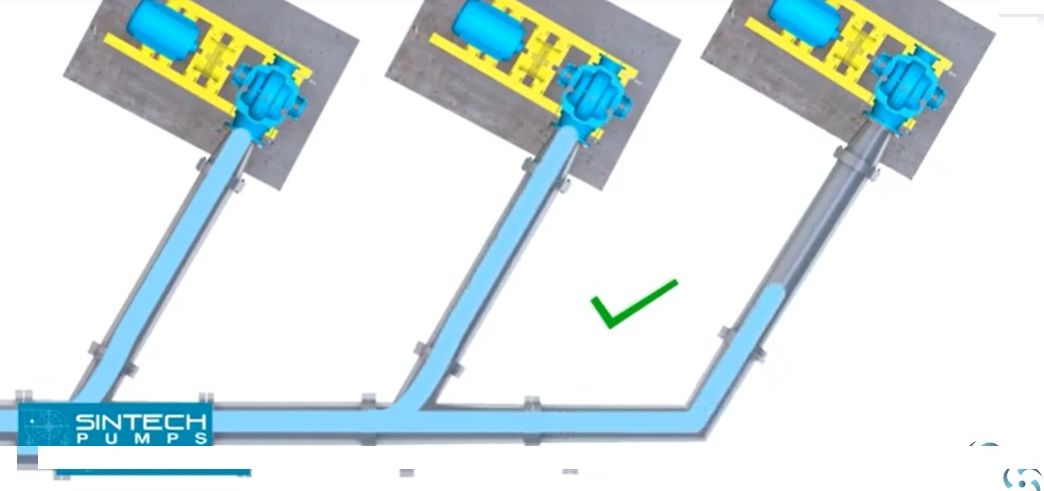

        Te consulté si las TEEs deberían ser a 90° porque en el video la derivación tiene otra configuración.

        Otra preguntita que nada tiene que ver con esto pero por qué, en ocasiones las bombas centrífugas tienen diferente diametro de succión y descarga, no así en las bombas peristálticas que tienen el mismo diámetro tanto en la succión como en la descarga?

        Por otro lado, quería consultarte si existe algún PDF que indique este tipo de recomendaciones, disposiciones y configuraciones de trazado de cañería.

        Muchas gracias por tu ayuda!

        • Luis Ramos

          Miembro
          11 de marzo de 2024 a las 09:20
          13107
          Tutor
          Master

          Hola @Martin89 !

          Genial! Siempre está bien quedarse por aquí para seguir aprendiendo 😁

          La configuración en Y es sólo particular para este vídeo, no es un requisito obligatorio, así que no habría problema en tener un colector con Tees a 90º.

          En cuanto a los diámetros de succión y aspiración de bombas tiene un motivo muy lógico (y el que siempre domina todos los proyectos) el coste . Con una bomba de pulgadas inferiores a la tubería conseguimos caudal y presión suficiente en la mayoría de los casos y nos ahorramos el coste de usar una bomba mayor, de diámetro de succión e impulsión idénticos a la tubería.

          Por eso casi siempre las encontrarás con reducciones en su entrada y salida.

          Por último, te recomiendo el “Process Plant Layout and Piping Design” de Bausbacher y Hunt, es sin duda la guía más completa para Layout (a pesar de tener sus años), hay Layout para todo: compresores, torres, bombas, tuberías…es una de las referencias que usamos para los cursos. Te será útil 🤓

          Saludos!!

          • Martín

            Miembro
            11 de marzo de 2024 a las 16:10
            1449
            Graduado
            Intermedio

            @luis-ramos Muchas gracias Luis!

            • Luis Ramos

              Miembro
              12 de marzo de 2024 a las 09:33
              13107
              Tutor
              Master

              Un placer @Martin89 , suerte con tu proyecto! 💪🏽

  • JUAN CARLOS SACRISTÁN GARZÓN

    Miembro
    20 de enero de 2025 a las 20:18
    591
    Alumno
    Iniciado

    ¡Saludos a todos!

    Estimado @luis-ramos, tengo la siguiente duda , puesto que en el folelto indica en la sección de montaje de tubería para bombas, hacen referencia de una “chapa divisoria” dentro del codo de radio largo a la succión de la bomba. ¿Cuál es el objetivo principal de esta chapa divisoria?, ¿Cómo sería el diseño y el montaje de esta chapa divisoria ?.


    gracias por su atención

    • Luis Ramos

      Miembro
      22 de enero de 2025 a las 10:37
      13107
      Tutor
      Master

      Hola @juan-carlos-sacristan-garzon ! Voy a dividir tu pregunta en las 2 principales, así somos más claros:

      Objetivo

      La finalidad de esta placa o deflector dentro del codo de radio largo en la succión de la bomba es mejorar la calidad del flujo que ingresa al rodete. Específicamente:

      • Reducir o eliminar remolinos (swirl) que se generan al pasar el fluido por el codo.
      • Uniformizar la velocidad de entrada hacia la succión, minimizando zonas de alta turbulencia o distribución desigual de flujo.
      • Proteger la bomba de vibraciones, cavitación prematura y desgaste causado por un patrón de flujo inestable o con asimetrías marcadas.

      Diseño y Montaje

      La chapa se coloca internamente, siguiendo la curvatura del codo. Se suele ubicar de forma que divida el codo en dos (o más) pasajes aproximadamente simétricos.

      Normalmente, se instala en el plano que pasa por el eje central de la tubería, de modo que el flujo quede seccionado de manera equilibrada.

      La geometría exacta depende del diámetro de la tubería y del radio del codo.

      Por lo general, se utiliza una placa metálica plana que se curva o bisela en los extremos para ajustarse al contorno interno del codo.

      Se suelda al interior del codo en dos puntos principales: la parte interna y la parte externa del radio del codo.

      Es importante asegurar una soldadura continua o intermitente que garantice estanqueidad y rigidez, evitando vibraciones.

      En algunos diseños, se realizan pequeños orificios de drenaje o purga en la placa para evitar acumulaciones y facilitar la limpieza, según el fluido que se maneje.

      Espero que haya aclarado tu consulta! 😃

  • JUAN CARLOS SACRISTÁN GARZÓN

    Miembro
    20 de enero de 2025 a las 20:20
    591
    Alumno
    Iniciado

    ¡Saludos a todos!

    Estimado @luis-ramos, tengo la siguiente duda , puesto que en el folleto indica en la sección de montaje de tubería para bombas,· ¿Cuál es el objetivo principal de la pendiente continua hacia abajo desde el separador hacia la boquilla del compresor?.


    gracias por su atención.

    • Luis Ramos

      Miembro
      22 de enero de 2025 a las 10:41
      13107
      Tutor
      Master

      Hola @juan-carlos-sacristan-garzon !

      Te refieres a que la pendiente va en dirección al separador ¿no? Es decir, que cualquier fluido, fluiría por gravedad en dirección al separador ¿es así?

      La razón (sin haber visto el folleto, ni tener más datos) entiendo que es evitar la acumulación de líquidos o condensados en la línea y, por ende, impedir que dichos fluidos ingresen al compresor.
