  • Parámetros de Diseño | Soportería

    Publicado por Martín el 10 de diciembre de 2022 a las 14:46

    Buenas tardes,

    Tengo una inquietud respecto a los parámetros de diseño que debemos cargar al seleccionar un soporte en específico.

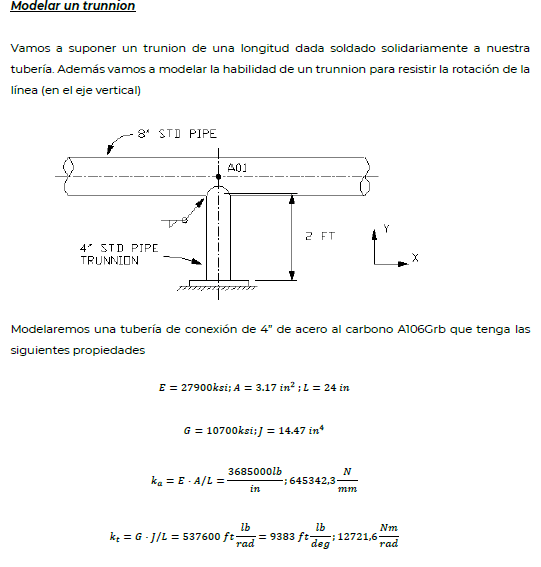

    Por ejemplo, en el caso de la figura que adjunté, cómo podría saber esos datos de Ka, G, J, ? Es decir, en caso de estar diseñando una soportería, normalmente en el catálogo de los proveedores aparecen esos datos de diseño?

    Muchas gracias!

    Martín respondió hace 1 año, 5 meses 2 Miembros · 4 Respuestas
  • 4 Respuestas
  • Ramón Martínez

    Miembro
    12 de diciembre de 2022 a las 09:24

    ¡Hola @Martin89 !

    Este soporte es algo particular. Al tratarse un trunnion los datos que se toman para G, k o E. son propiedades mecánicas de la tubería de acero sobre la que se apoya.

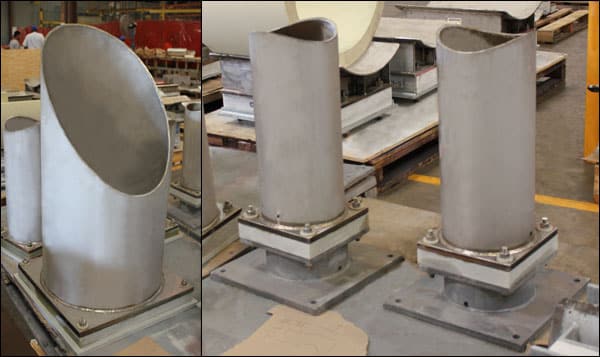

    Normalmente los parámetros de los trunion no están contemplados en los catálogos stándar (abrazaderas, resortes, cunas…) ya que los trunnion son trabajo de soldadura y cálculo estructural que requieren de un cálculo sólo para ellos. (adjunto imagen)

    Para averiguar estos parámetros tendrías que consultar directamente al proveedor de la tubería que vaya a actuar como soporte, no al fabricante de soportes en sí.

    Espero haberte ayudado, Saludos!! 😃

    • Martín

      Miembro
      13 de diciembre de 2022 a las 16:02

      Gracias Ramon,

      Y en caso de no contar con esos datos… Sería erróneo hacer la simulación prescindiendo de ellos.

      • Ramón Martínez

        Miembro
        15 de diciembre de 2022 a las 08:34

        ¡Hola @Martin89 !

        Realmente no hay razón para no conocerlos. Son fácilmente identificables si el fabricante no nos facilita los datos:

        • E: Es el módulo elástico (o módulo de Young) del acero de la tubería que usamos como soporte.
        • G: Es el módulo de cizalla del acero de la tubería que usamos como soporte.
        • J: Es la inercia de la tubería que usamos como soporte.

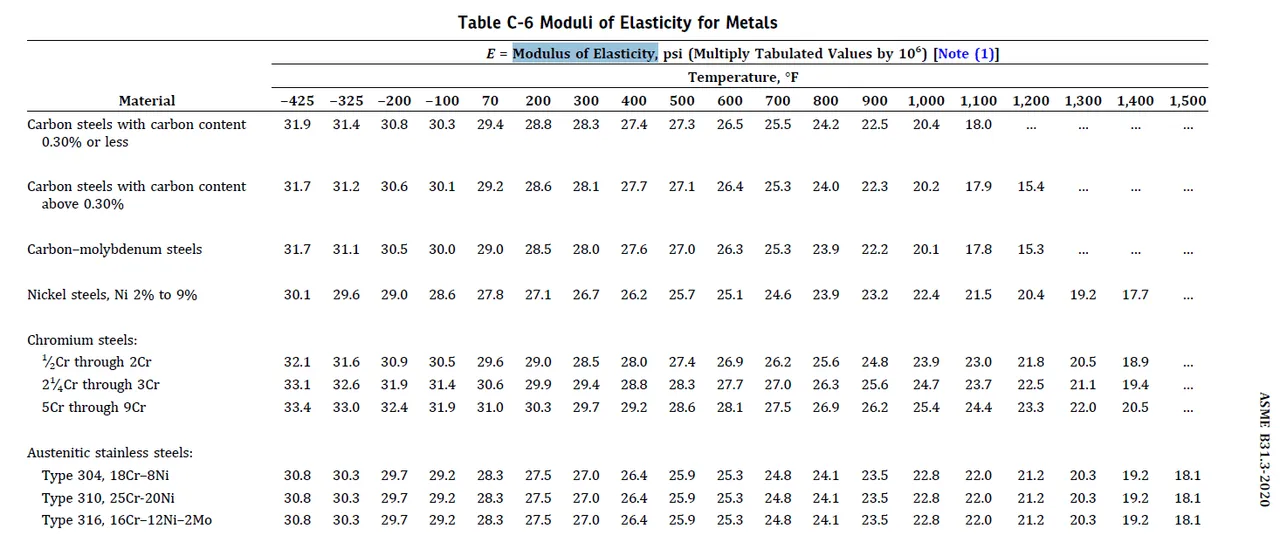

        Valga la redundancia para no incurrir en error. Todos estos parámetros pueden localizarse de forma sencilla en cualquier buscador de la red o incluso en las propias normas ASME. La ASME 31.3, por ejemplo, cuenta con valores tabulados para E (adjunto extracto)

        En cuanto al área y la longitud también son fácilmente identificables.

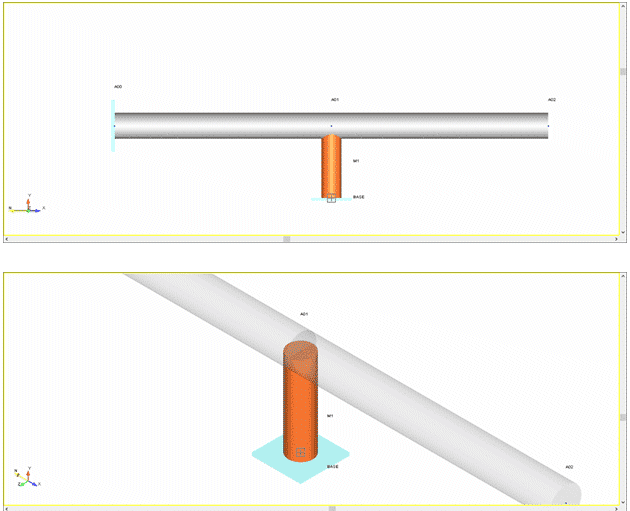

        Hay colegas que usan la opción de hacer rígido el trunnion (imagen 2), para tener una aproximación

        Para rizar más el rizo, hay otro método de modelado que consiste en usar el comando “Beam” que se explica en las lecciones avanzadas de rack de tuberías y considerar ese tramo rígido (imagen 3). Es prácticamente idéntico al anterior.

        A mi personalmente no me convencen estos dos métodos, ya que si tenemos grandes desplazamientos y el trunnion se ve afectado, el modelo no lo recogerá. Su uso podría aconsejarse si las expansiones térmicas del trunnion son despreciable so se prevén pocos desplazamientos, pero poco más.

        A fin de cuentas para eso usamos los modelos, para que nos calcule con todo el detalle posible 😃

        Espero haberte arrojado luz sobre el tema. Saludos!!
