  • Publicado por Juan David Galaz Caceres el 27 de octubre de 2022 a las 21:40

    Hola @luis-ramos

    En Anexo Isométricos página 9, se mencionada que con el uso de patines en líneas aisladas se previene el deterioro del aislamiento. Para el caso de líneas con altas temperaturas, como por ejemplo líneas de vapor en termoeléctricas, a parte de controlar el deterioro del aislamiento, también serviría para permitir las contracciones y dilataciones de las líneas?

    Saludos,

    Juan David Galaz C.

    Nicolás David Recio respondió hace 1 año, 11 meses 3 Miembros · 4 Respuestas
  • 4 Respuestas
  • Nicolás David Recio

    Miembro
    28 de octubre de 2022 a las 00:39
    1087
    Tutor
    Master

    En líneas de vapor, para evitar contracciones y dilataciones, emplearía liras para absorber esas deformaciones. Y los patines servirían para deslizar la línea sobre la soporteria.

    De esa manera no hay contacto directo. Lo cual seria imposible porque al estar aislada nunca tocaría propiamente dicho. Ademas asi la aislacion no sufre deterioros.

    Tambien hay sistema de junta de expansion pero debe verse con el fabricante si cumple la especificacion para dichas presiones y temperaturas.

    Con una buena simulacion, la lira correspondiente si es necesaria (o las que se requieran), unas buenas purgas de fluido con sus trampas correspondientes, y los soportes bien elegidos, las lineas de vapor de alta presion/temperatura funcionan sin problema.

    • Juan David Galaz Caceres

      Miembro
      28 de octubre de 2022 a las 09:58
      426
      Graduado
      Iniciado

      Buenos días @nicolasrecio

      Muchas gracias por la información. Por otro lado, y disculpa mi ignorancia, que es una “lira”?

      Saludos,

      Juan David Galaz C.

      • Nicolás David Recio

        Miembro
        28 de octubre de 2022 a las 11:48
        1087
        Tutor
        Master

        Buenas tardes. La lira es, como dijo el compañero en el mensaje inferior, una forma que también se conoce como loop.

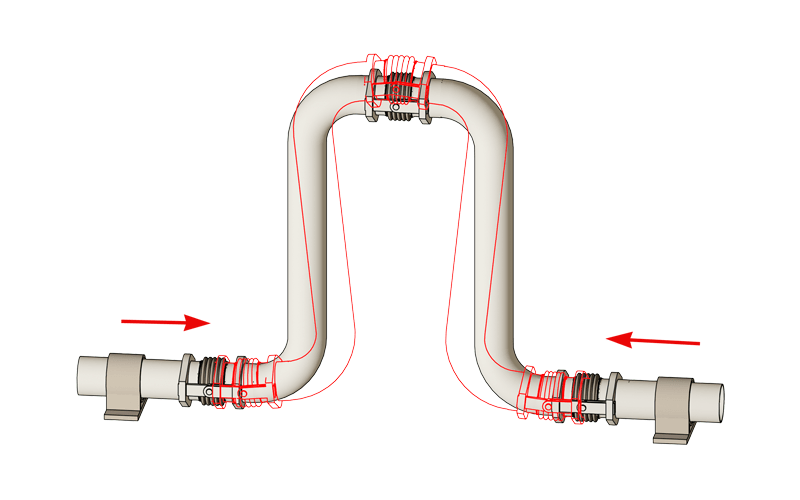

        Básicamente consiste en una forma de “U” que permite la absorción de la expansión por parte de la cañería. Cuando absorve esas deformaciones, digamos que de U pasa a forma de omega (abajo adjunto una imagen “1” que indica en punteado rojo como se deformaría).

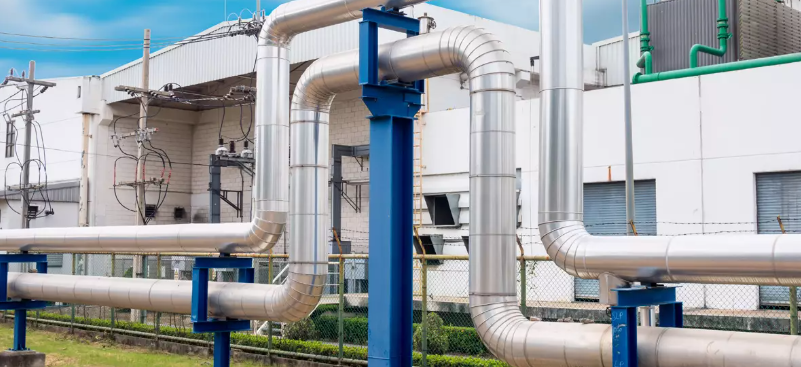

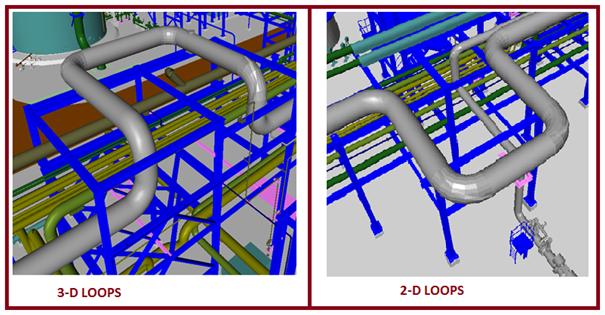

        Existen tablas excel permiten su cálculo aproximado y su empleo es totalmente válido. Ya veré si tengo alguna foto de la obra donde se vea una. Puede ser verticales, horizontales, o en ambas direcciones a la vez (adjunto otra imagen “2” para que te puedas hacer una idea).

        Saludos

  • Ramón Martínez

    Miembro
    28 de octubre de 2022 a las 10:29
    3835
    Tutor
    Master

    ¡Hola @jgalaz !

    No te preocupes por nombrarme a mi o a Luis en los debates, te contestaremos indistintamente según la disponibilidad. Nos estamos adelantando varias lecciones, pero igualmente te lanzo una introducción.

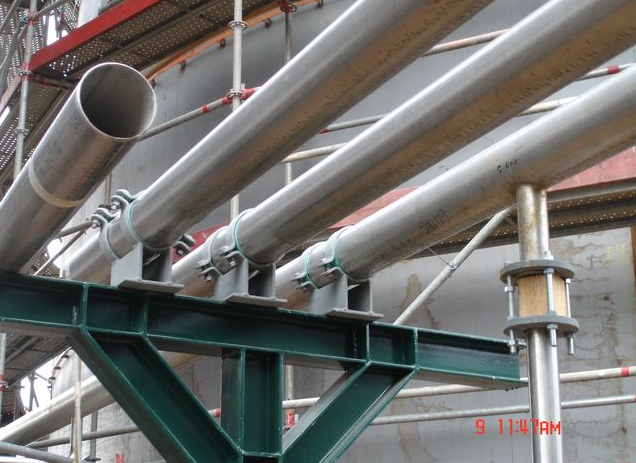

    Esto que te enseño en la imagen 1 es un patín para tuberías. Es un soporte que permite que la tubería quede completamente apoyada sobre el terreno ( o sobre un rack (estructura), como en la foto).

    Así se facilita que la tubería junto con su aislamiento se muevan de forma solidaria siguiendo las expansiones provocadas por las altas temperaturas. Con otro tipo de soporte, se producirían puntos empotrados no deseados que dañarían el aislamiento ya que la tubería querría desplazarse y el soporte permanecería inmovil.

    Este tipo de soportes son necesarios cuando realizamos análisis de flexibilidad, pero no son solución única para ello. Como te comenta Nicolás, las liras de expansión (o loops) pueden ser una buena solución (imagen 2).

    Igualmente todo esto lo podrás ver con mucho más detalle cuando comiences los módulos de estrés, explicarlo ahora sería construir la casa por el tejado 😃

    Saludos!!
