  • Publicado por Roberto Roberts el 12 de octubre de 2022 a las 08:05

    @luis-ramos

    Hola Luis.

    Te consulto sobre el siguiente tema:

    Al realizar un dimensionamiento de una tubería la pérdida de carga calculada entre la cabecera y la llegada dada por hysys fue de 5 atm a lo largo de la cañería, un resultado similar me dio el cálculo por Bernoulli. La realidad me dió una pérdida de 10 atm.

    El fluido es una mezcla de agua, crudo y gas. Lo único que se me ocurre es que la planialtimetría tiene valles donde puede quedar gas y al comprimirse produce una contrapresión aumentando la presión de cabecera.

    Si tenes alguna teoría o necesitas datos quedo a disposición, gracias.

    Saludos.

    Roberto Roberts respondió hace 1 año, 12 meses 3 Miembros · 3 Respuestas
  • 3 Respuestas
  • Ramón Martínez

    Miembro
    12 de octubre de 2022 a las 08:27
    3835
    Tutor
    Master

    Hola @roberto-roberts !

    Otro tutor por aquí para ayudar.

    Cuéntanos un poco más del sistema para poder encontrar una solución entre todos 😁

    ¿De qué diámetro es la cañería?

    ¿De qué material?

    ¿Cómo obtenéis la densidad del fluido?

    ¿Cómo medisteis la caída de presión en la línea?

    Disculpa el interrogatorio (me aventuro a decir que @luis-ramos también planteará alguna) pero este tipo de situaciones conllevan muchas variables para conocer la causa raíz.

    Se ha abierto un debate muy interesante! 🤓

    • Luis Ramos

      Miembro
      12 de octubre de 2022 a las 08:53
      8691
      Tutor
      Master

      Ingeniería inversa, mi tema favorito 🧐

      Me sumo a estas cuestiones con:

      ¿Se ha podido producir un crecimiento del diámetro interior por deposiciones? Al ser un fluido relativamente viscoso, es posible que esto suceda si el interior de la tubería está mínimamente rugoso.

      ¿Qué velocidad de flujo arrojaban los cálculos iniciales? Una velocidad muy lenta puede echar por tierra los cálculos iniciales,

      ¿Qué presión tenemos en cabecera?

      ¿No hay válvulas de aire en los puntos altos de la instalación? Esta es más curiosidad mía, por el comentario del gas atrapado.

      Es mucho pedir pero…un isométrico o plano tentativo del sistema podríamos tener? Ya que no es lo mismo la pérdida de carga con 5 codos de radio largo que con 25 de radio corto.

      De momento se me ocurre eso más lo comentado con Ramón,

      A ver si damos con la solución!

  • Roberto Roberts

    Miembro
    12 de octubre de 2022 a las 14:44
    2716
    Alumno
    Master

    Estimados.

    Gracias por tomarse el tiempo de contestar.

    Les paso datos del proyecto.

    Proyecto: Construcción de oleoducto para conectar pozos de petróleo que iban a tanques elevados y se sacaban por medio de camiones.

    ¿De qué diámetro es la cañería?

    ¿De qué material?

    Material cañería: ERFV en 3″ para troncal colector general y en 2″ para cañería de cada pozo hasta troncal. Es cañería soterrada a 1,5 m a excepción de los punto de conexión que son aéreos y de acero.

    Les paso sólo los pozos que se han conectado: Pozo 1 longitud: 205 m hasta punto de conexión, pozo 2 longitud 605 m hasta punto de conexión (ambos en 2″ y en color rojo) troncal general de 3″ longitud 3689m.

    ¿Cómo obtenéis la densidad del fluido?

    Las propiedades del líquido se realizaron en laboratorio tanto al crudo deshidratado como al agua, luego en base al % de agua de cada pozo estimé las propiedades del fluido por pozo y de la mezcla.

    En el cálculo de Bernoulli no tomé en cuenta fluido bifásico, en hysys cargué la composición del crudo y sólo ajusté el % de agua para cada pozo y el programa determinó las propiedades siendo similares a las que había estimado. La cantidad de gas asociado (hidrocarburos de bajo peso molecular) no tengo posibilidad de medirlos.

    Ajusté el perfil térmico en hysys, que me variaba con la realidad, ajustando la conductividad del terreno y quedó bastante cercano a la temperatura real. Luego del ajuste no hubo gran variación de densidad o viscosidad de la mezcla.

    ¿Cómo medisteis la caída de presión en la línea?

    Por medio de manómetros en las bocas de pozo, puntos de conexión y llegada de ducto.

    Respecto a las otras preguntas:

    ¿Se ha podido producir un crecimiento del diámetro interior por deposiciones?

    La cañería es nueva (30 días) y desde el día 1 me dió mayor presión que la calculada.

    ¿Qué velocidad de flujo arrojaban los cálculos iniciales?

    La velocidad de cada pozo rondaba los 0,2 m/s y la del troncal 1,1 m/s. Aclaro que el proyecto contempla que pase por esa cañería mayor caudal que el actual.

    Te consulto por qué una velocidad lenta afectarían tanto los cálculos iniciales?

    ¿Qué presión tenemos en cabecera?

    En boca de pozo 20kg/cm2, en punto de conexión de ambos pozos 18 kg/cm2 y en la llegada 10 kg/cm2.

    ¿No hay válvulas de aire en los puntos altos de la instalación?

    No tiene.

    Los iso te los debo (estamos haciendo conforme a obra actualmente) pero la longitud equivalente de codos, válvulas y demás accesorios no es significativa respecto a la longitud del ducto.

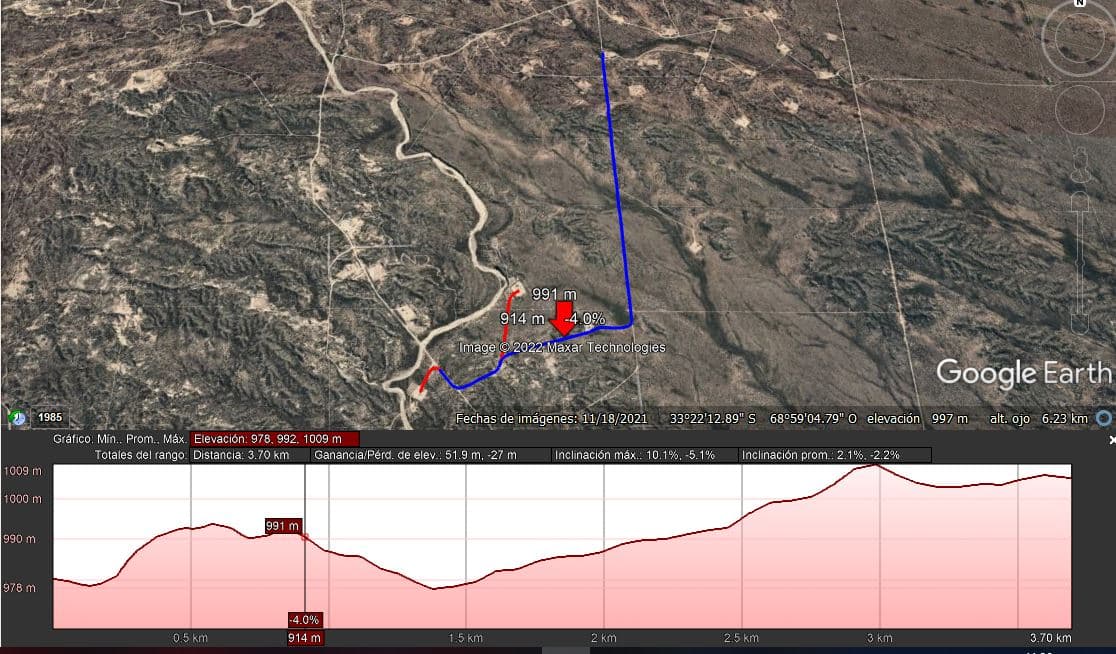

    Adjunto captura de google earth para que entiendan un poco más el proyecto

    Cualquier otra cosa que necesiten quedo a diposición.

    Gracias.
