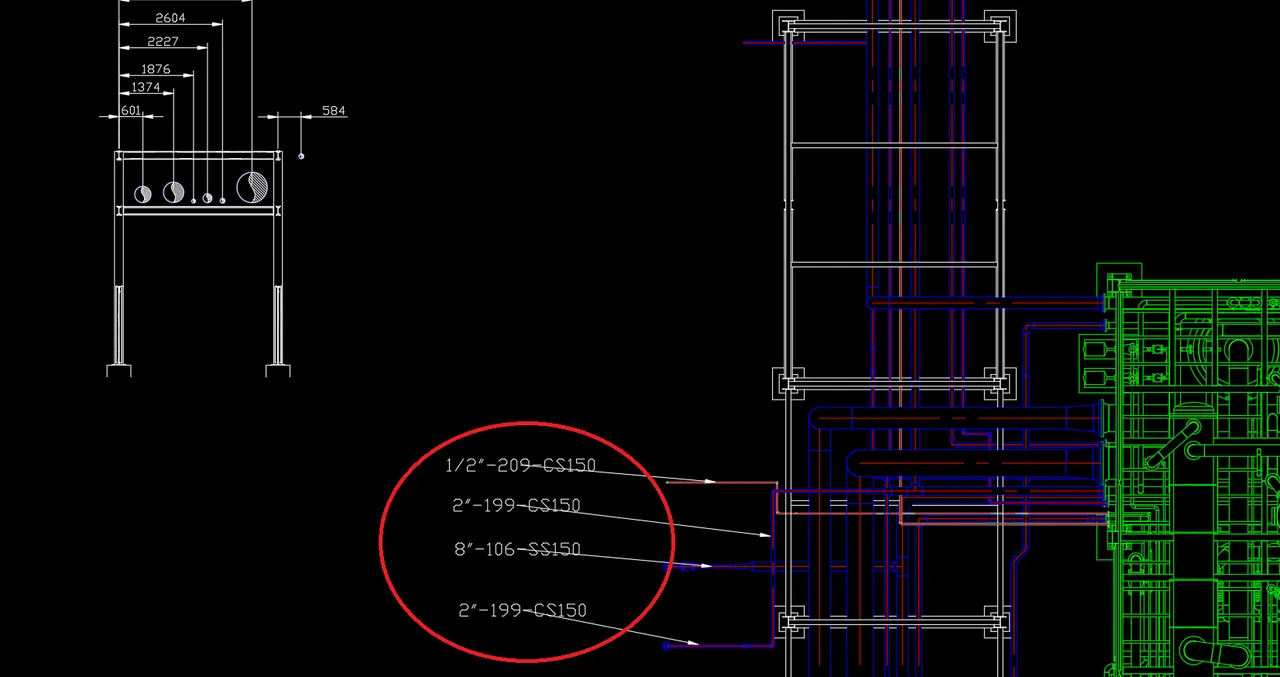

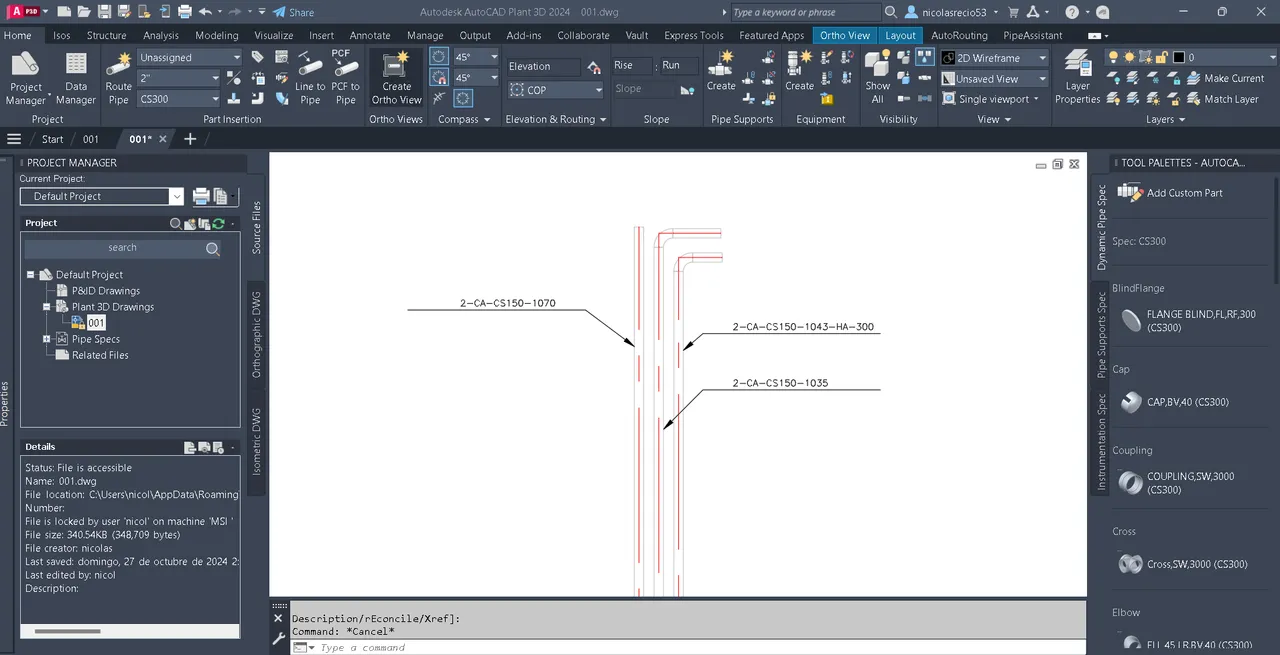

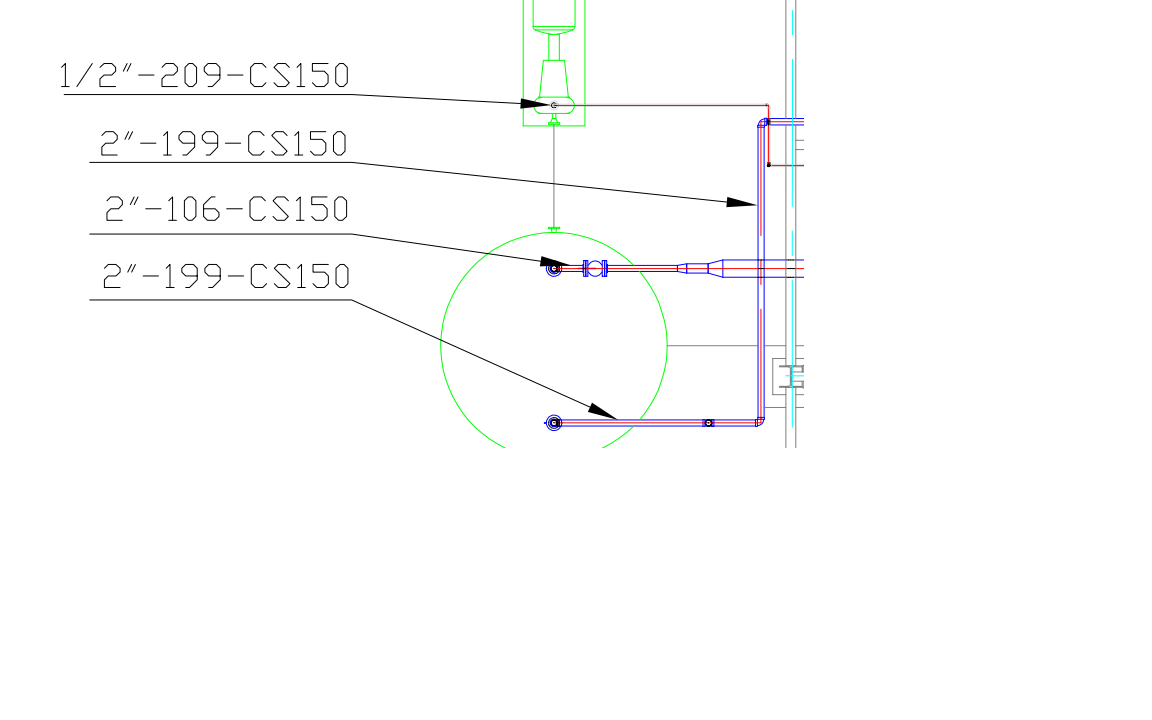

Buenas @joseancheta , calculo que te refieres a que quede de esta manera. Algunos de los casos míos están editados en Autocad, pero esta bueno probar de realizarlo en Plant 3D. Después veo de explicar como realizarlo paso a paso. Quiero ver si corrijo el espacio que queda a un costado del tag y que la línea se ajuste al TAG. Lo acabo de intentar realizar en Plant y al menos funciona rápidamente.

Después si puedes de la ultima imagen tuya, pásame la ruta para ver donde modificaste eso.

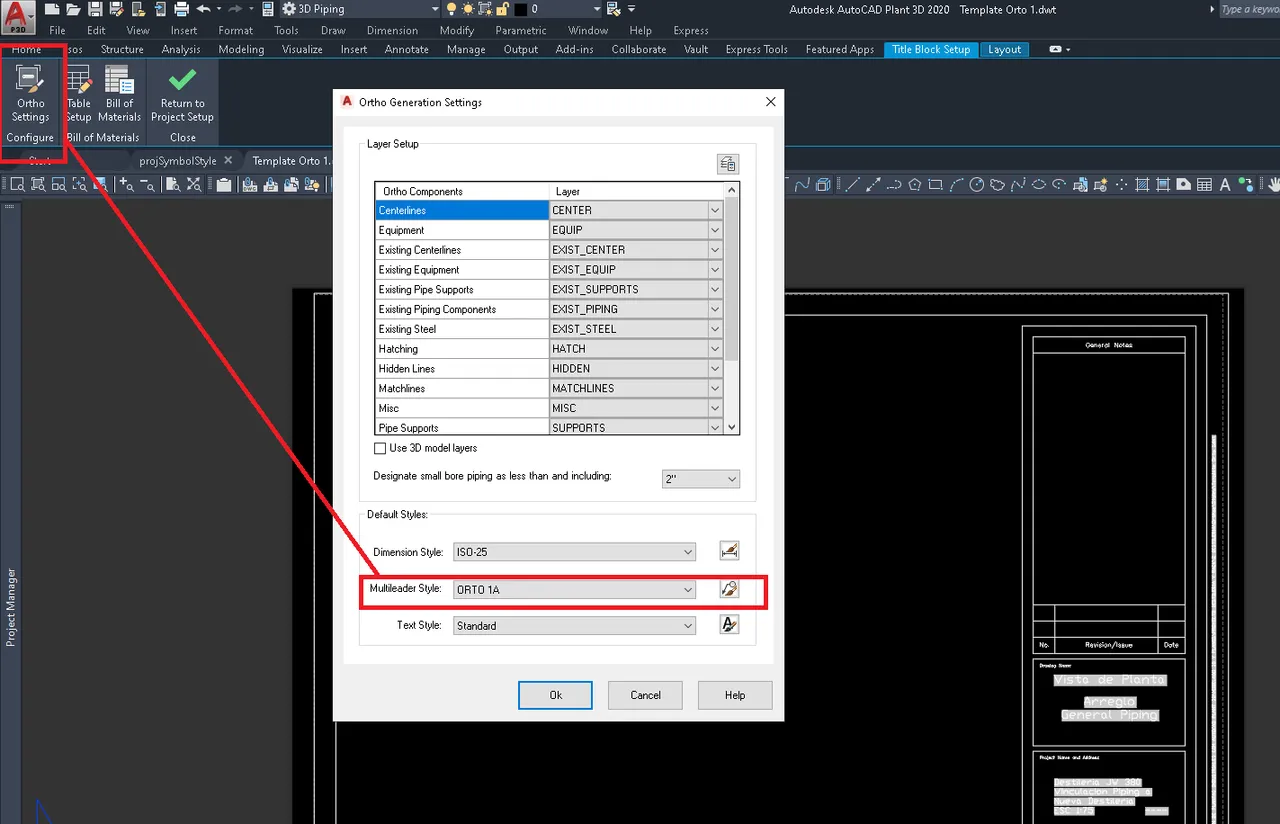

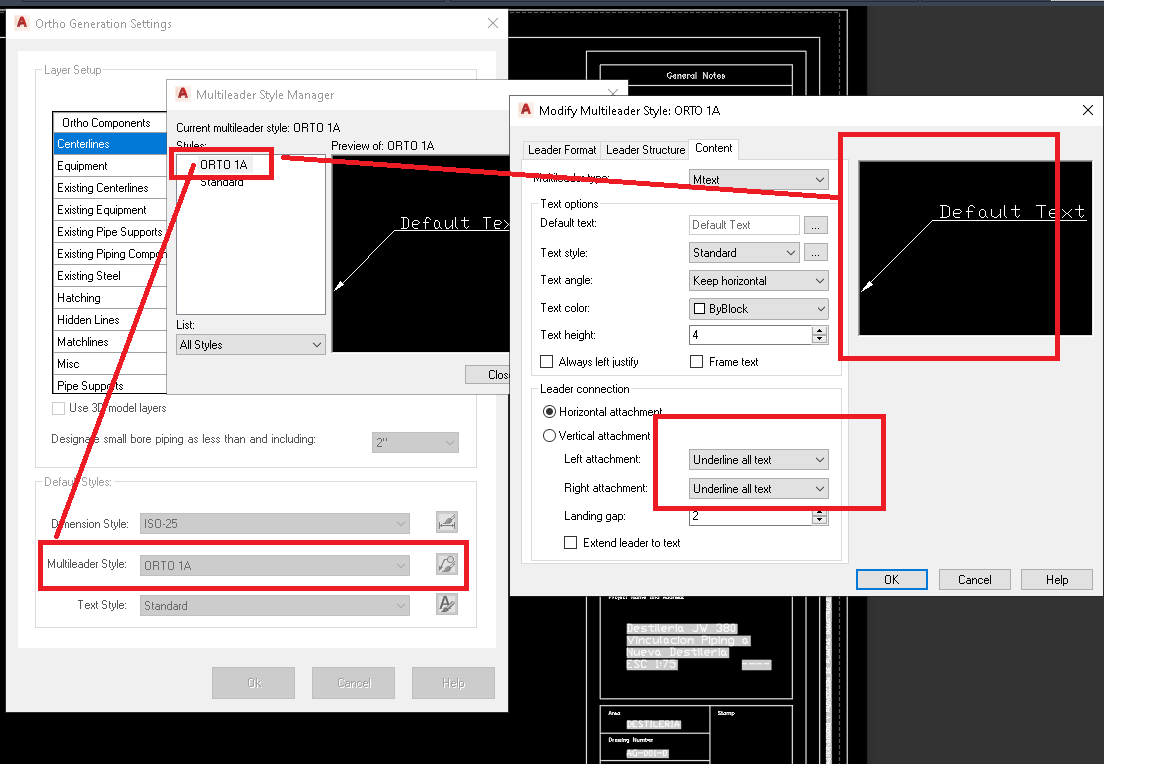

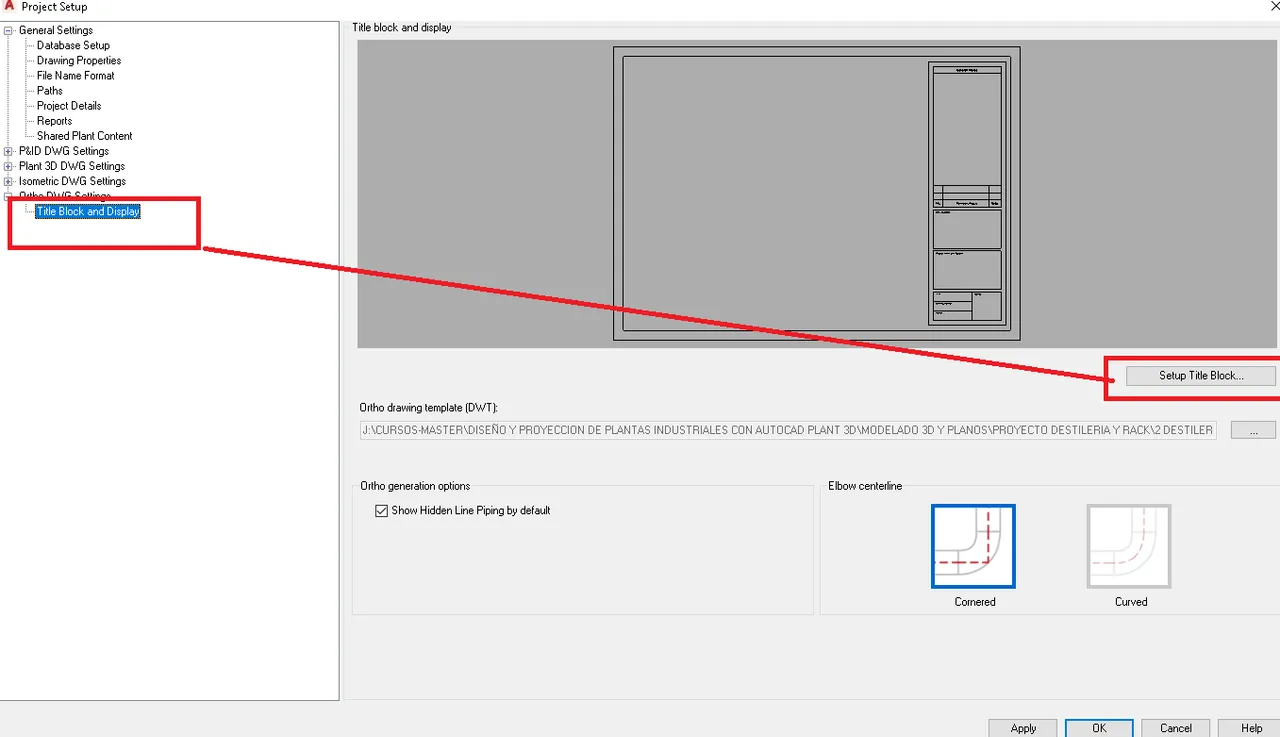

Claro, quería saber por un lado las primeras imágenes que sacaste del project setup de donde eran, para echar un vistazo. No son de la misma ruta que me enseñaste en el segundo mensaje tuyo, ¿verdad?

Esto lo había modificado hace tiempo yo, pero ya era algo que en su momento había visto. Lo estaba buscando por si no lo habían borrado, así no tengo que grabarlo yo. Espero te sirva mucho…

ENLACE DE VIDEO EXPLICATIVO.

https://go.screenpal.com/watch/c0XvXKVmobG

Para hacer la configuración de líneas dinámicas, hay que realizar los siguientes pasos:

1. Abra la configuración del proyecto de su proyecto.

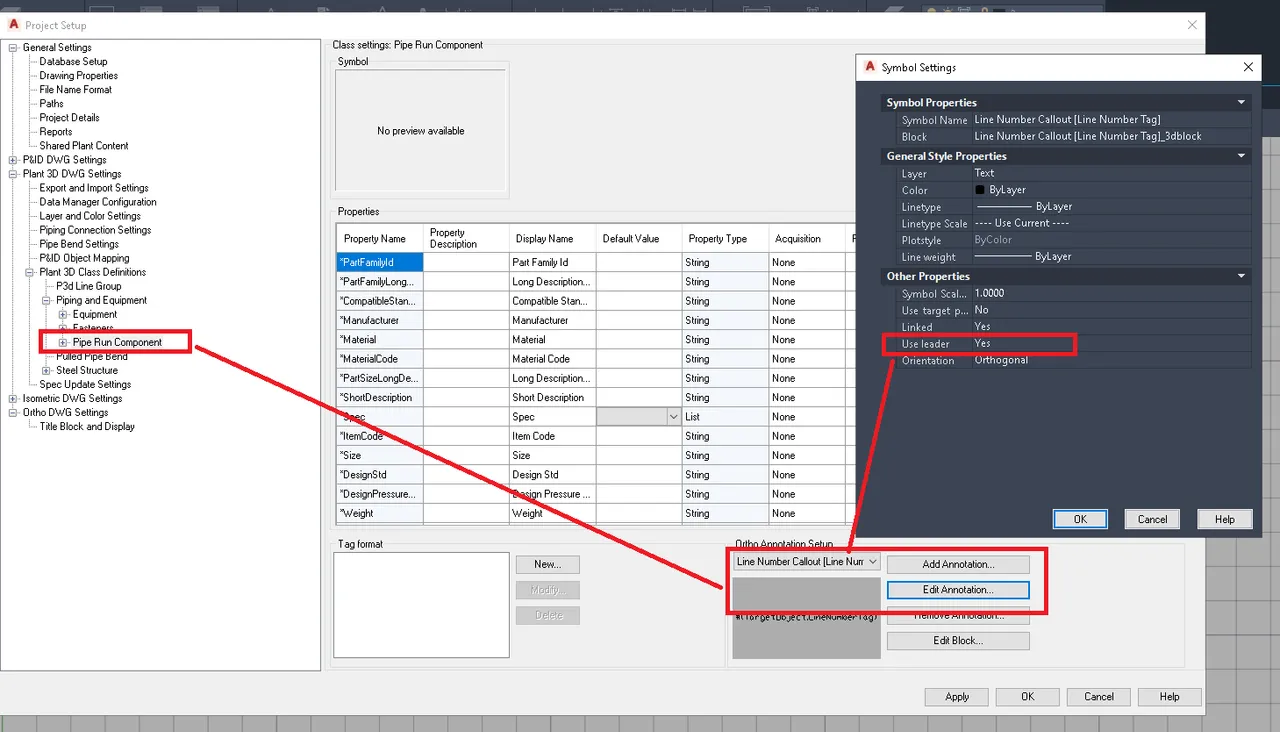

2. Vaya a Configuración de DWG de Planta 3D – Definiciones de clase de Planta 3D – Tuberías y equipos – Componente de recorrido de tuberías.
3. Seleccione la anotación ortográfica que desea modificar en la parte inferior derecha.
4. Presione Editar anotación, configure la anotación ortográfica para que no use “leader” y presione OK.
5. Presione “Editar bloque” para editar el bloque de la anotación.
6. Seleccione la anotación y configure “Justificar en el medio” a la izquierda.
7. Escriba LEADER en la línea de comando.
8. Establezca la dirección de la línea con el ángulo horizontal que desee.
9. Ingrese la opción de anotación como Ninguna.
10. Seleccione el parámetro Punto y seleccione la intersección de la línea y el ángulo.
11. Elija otro parámetro de Punto y seleccione la flecha de la línea.
12. Seleccione la Acción Estirar, seleccione la Posición 1 y seleccione el área de la Posición 1 con el atributo de la anotación.
13. Seleccione el atributo de la anotación, Posición 1 y la línea en el área especificada y presione Entrar.
14. Seleccione la Acción Estirar, seleccione la Posición 2 y seleccione el área de la Posición 2 con la flecha de la línea.
15. Seleccione la flecha de la línea y la Posición 2 en el área especificada y presione Enter.
16. Seleccione el parámetro Punto base y seleccione la Posición dos puntos.
17. Elija la acción Mover y seleccione la Posición 2, su punto y presione Enter.
18. Seleccione el parámetro Voltear y seleccione Posición dos puntos.
19. Coloque el estado Flip en algún lugar en la parte superior y mueva su flecha hacia arriba también.
20. Elija la acción Voltear y seleccione el eje que se dibuja.
21. Seleccione todo y presione enter.
22. Vaya a la Posición 2, haga clic derecho en el ícono Mover y seleccione Modificar conjunto de selección.
23. Quite el estado Flip de la selección y presione Enter. Ahora la anotación Ortho debería tener una línea dinámica con opción de cambiar de lado.

Estos serían los pasos que verás en el video.

Un saludo!
