PID -Agitador
Buen día,

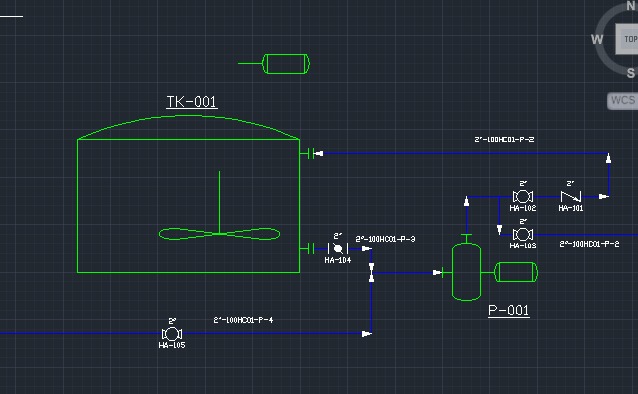

Quería saber como puedo unir y vincular un motor eléctrico, de ser posible también, con un reductor de velocidades a un agitador mecánico, por ejemplo, palas o hélice marina. Como se observa en la imagen.
-
2 Respuestas
-
1275
Tutor
Diseño 3D
Buenas @rociocharparin
Sin duda se puede. Depende como se quiera configurar pero se puede hacer un primer paso sencillo. Puedes crear un dibujo mediante líneas. Y una vez creado ese dibujo de la forma deseada, convertirlo en bloque inteligente. En este caso use lo dos bloques que comentas, los coloque y aplique “xplode” dos veces para pasar de bloques inteligente a bloques, y de bloques a líneas. (imagen01)

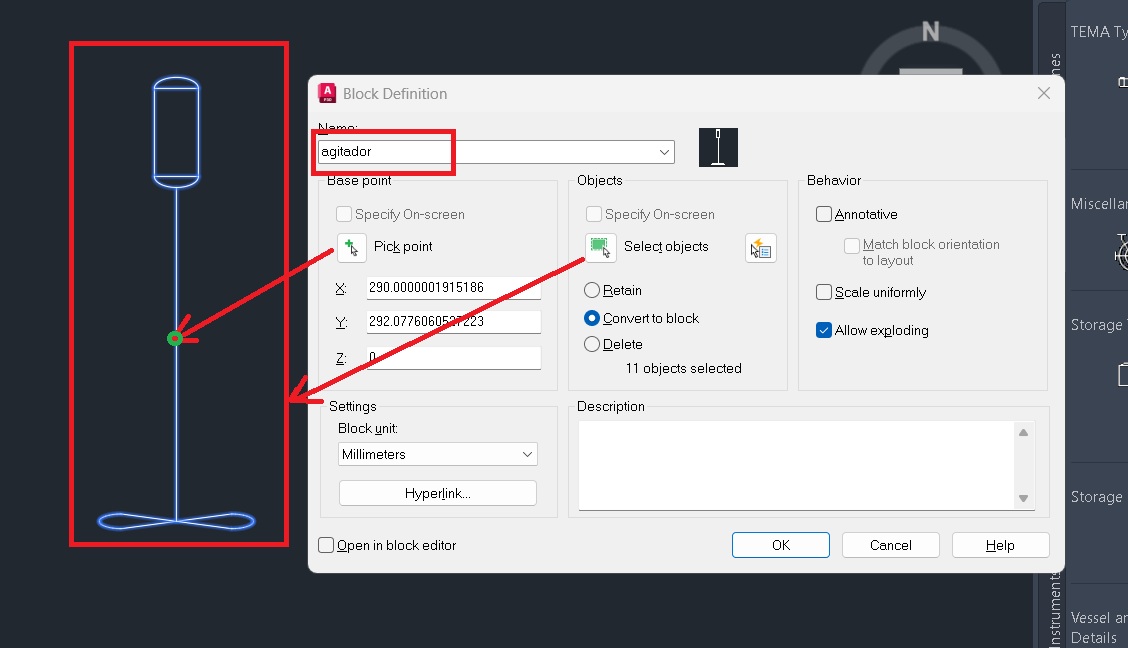

A continuación los uní con una línea y apliqué el comando “block” para crear un bloque con todo el conjunto. Seleccione un punto de inserción en el medio de la línea y marque todos los elementos. Y de nombre puse agitador (imagen02)

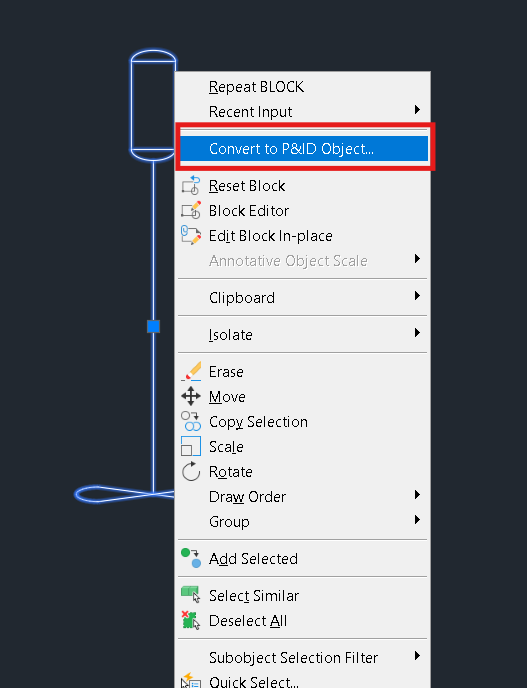

Después se marca el bloque, botón secundario la opción de convertir a Objeto de PID (imagen03). Pide después elegir que clase pertenece y eso es a criterio de cada uno. y Una vez aceptado todo queda creado el elemento de manera inteligente y se le puede asignar un tag.
Esto se explica en los videos sobre como crear un elemento de manera puntual. Aunque también se puede hacer similar para símbolos permanentes de PID.
Espero que quede resuelta la duda.
Saludos!
-
414
Alumno
Iniciado
Muchas gracias! Pude hacerlo.
