  • Pipe Flow Ejercicio de Practica

    Publicado por Marianny Astudillo el 16 de junio de 2024 a las 16:49

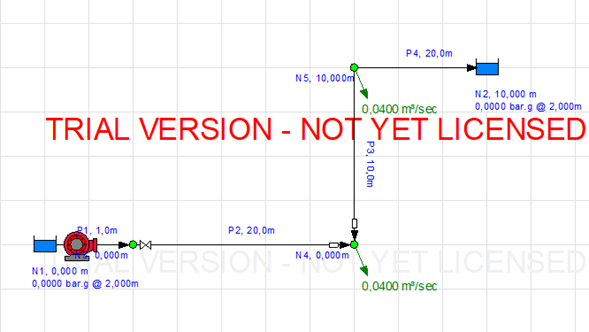

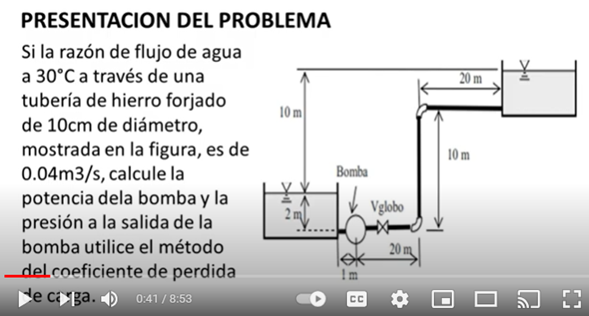

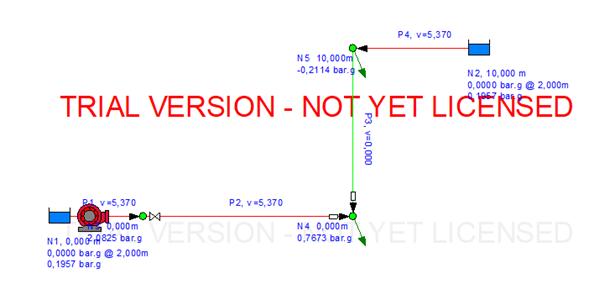

    Buenos días, recién empece el curso y no he pasado el primer modulo porque quiero entender mejor el programa pipeflow, así que por internet vi un ejemplo (ver imagen) donde piden calcular la potencia y presión de la bomba, en la segunda imagen está la configuración que coloque en pipeflow y la tercera imagen es el resultado, en que me estaré equivocando, coloque tal cual lo dice el ejercicio, excepto la temperatura porque no me deja cambiarlo, en la bomba coloque solo el flujo 0,04 m3/s y en cada nodo coloque lo mismo.

    Luis Ramos respondió hace 1 mes 3 Miembros · 3 Respuestas
  • 3 Respuestas
  • Luis Ramos

    Miembro
    17 de junio de 2024 a las 09:16
    8505
    Tutor
    Master

    Hola @mariannyastudillo !

    Bien por el trabajo de profundización 🚀

    Estás sobre-demandando el sistema, por eso no te resuelve correctamente. Las demandas de caudal de los nodos 4 y 5 no son necesarias. En su lugar, elimina el tanque superior y sustitúyelo por la demanda de caudal de 0,04m3/s.

    Eso te debería de permitir resolver. Ten en cuenta que Pipeflow trabaja con bombas de catálogo, eso provocará que tengas variaciones entre la resolución matemática que estás viendo en el vídeo y las posibles bombas que cumplan con el requisito de los 0.04m3/s.

    Seguramente encuentres varias opciones válidas y tendrás que elegir la adecuada en función de la velocidad en la tubería y el coste (bombas más pequeñas serán más baratas). En la lección en PDF y en los vídeos de PIpeflow encontrarás valores de velocidad recomendados.

    Saludos!

    • Jeison Alejandro Molano Pinzon

      Miembro
      17 de junio de 2024 a las 20:05
      905
      Alumno
      Iniciado

      Buenas Tardes Ing Luis Ramos

      Tengo una duda adicional al respecto. No es necesario colocar la curva de la bomba en el software para este tipo de casos? Me queda la duda.

      • Luis Ramos

        Miembro
        17 de junio de 2024 a las 20:47
        8505
        Tutor
        Master

        Hola @jeisonalejandromolanopinzon ,

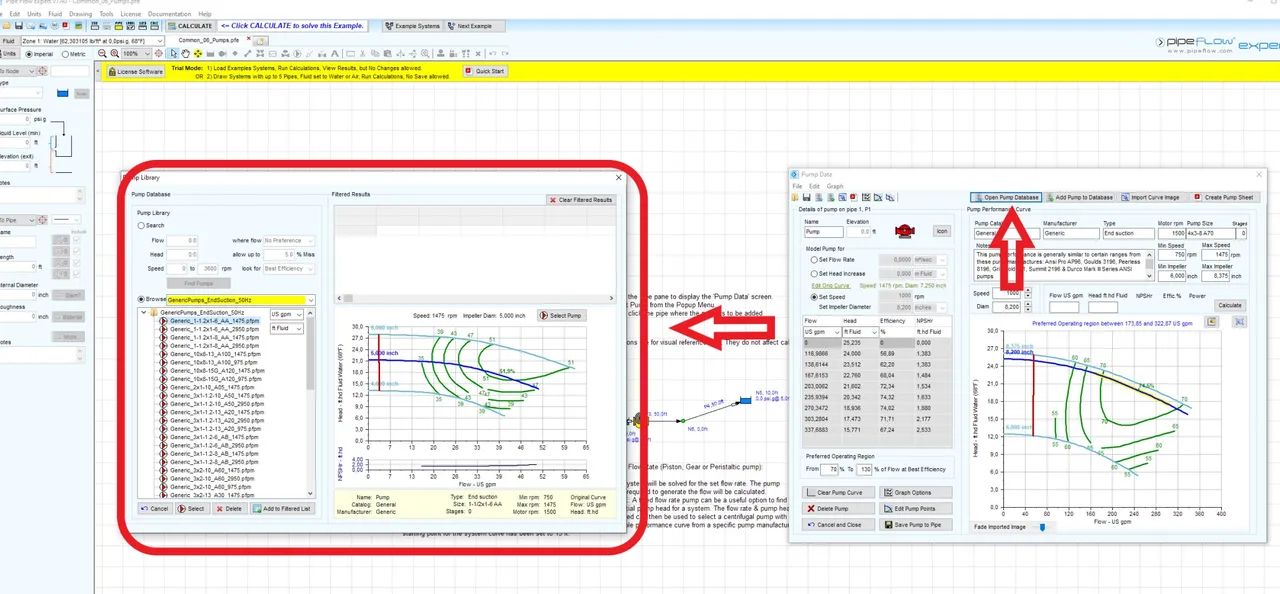

        No es necesario colocar una curva como tal, podemos abrir la librería de Pipeflow y seleccionar una que cumpla con los requerimientos.

        La tabla para introducir valores de Flujo/Head está más orientada a fabricantes de bombas que necesitan probar configuraciones de nuevo diseño o bien cuando tenemos todos los datos de una bomba específica y queremos comprobar si cumple condiciones en otro escenario.

        Saludos! 😁
