    Publicado por Rocio Isabel Charparin el 13 de marzo de 2025 a las 17:10

    Hola buenos días,

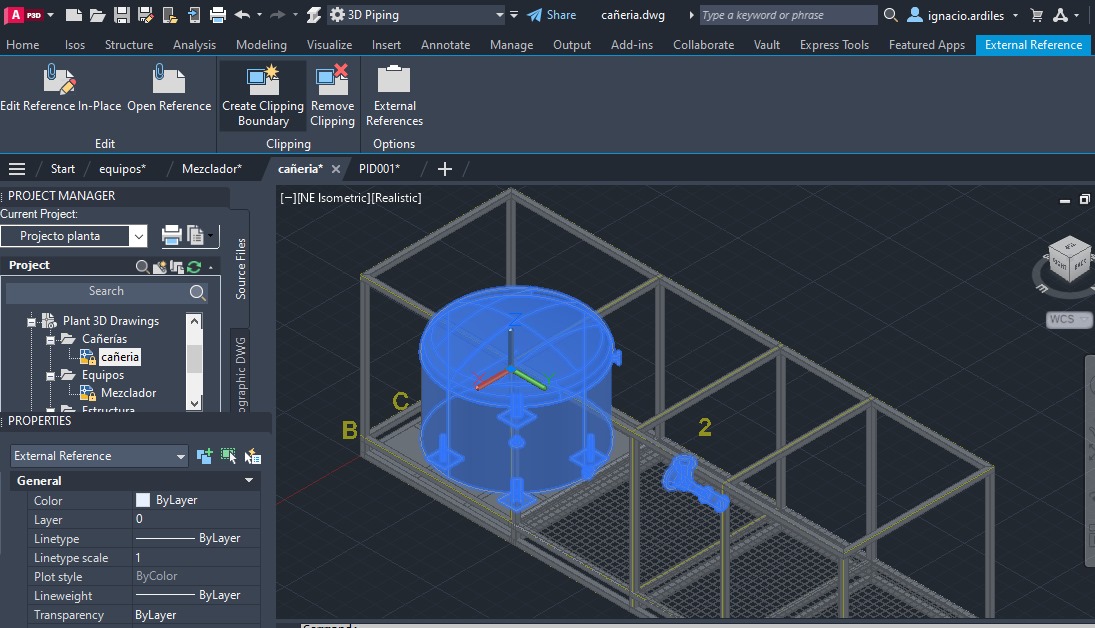

    Cree un archivo de piping para comenzar el ruteo de cañerias, con el comando xref vinculo al archivo de estructuras y equipos. El problema es que cuando quiero comenzar a trabajar en él, no me reconoce los equipos como tal y no puedo comenzar con el trazado de cañerías. Adjunto foto.

    Nicolás David Recio respondió hace 1 semana 5 Miembros · 12 Respuestas
  • 12 Respuestas
  • Eder Reynaldo Perez Abad

    Miembro
    13 de marzo de 2025 a las 18:57
    747
    Graduado
    Iniciado

    Hola Rocio,

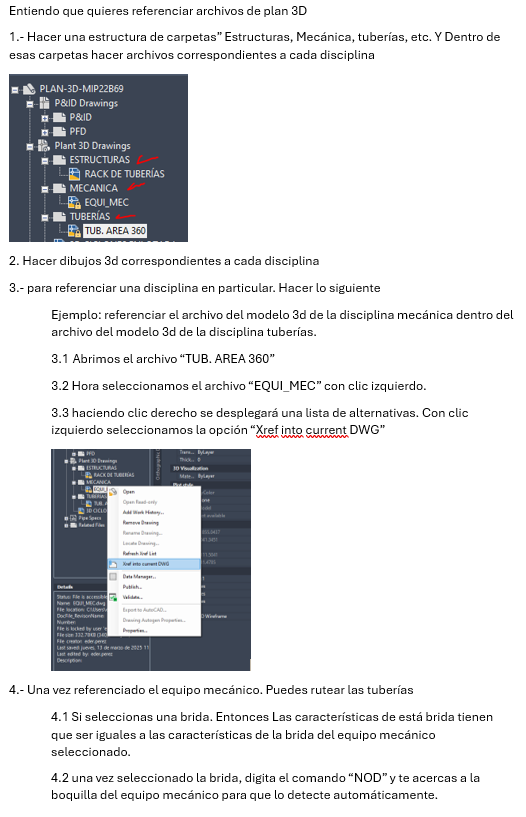

    Te adjunte una imagen con una serie de indicaciones que elabore para resolver tu consulta

    Espero te pueda servir .

    Saludos,

    Eder Pérez

  • Nicolás David Recio

    Miembro
    14 de marzo de 2025 a las 04:02
    1293
    Tutor
    Diseño 3D

    Buenas @rociocharparin

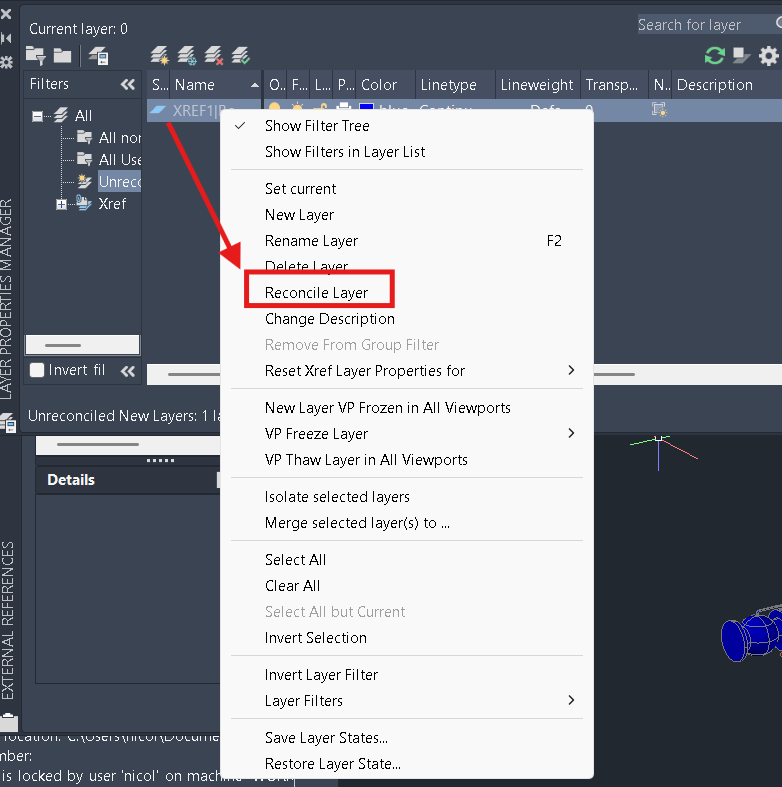

    Lo que comenta Eder es correcto pero hay un punto importante. Cuando haces una referencia externa, suele salir abajo una imagen que indica que las capas no estan hermanadas (imagen01) Deben pulsarse el enlace azul en ese globo para poder enlazar las capas. Se marca la capa de la referencia, botón derecho, reconciliar (imagen 01.1)

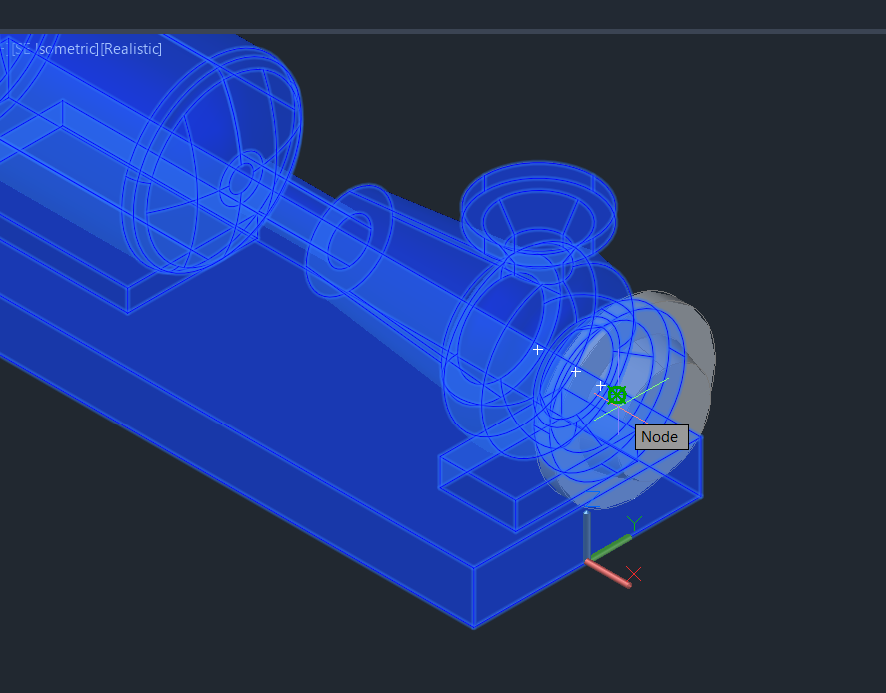

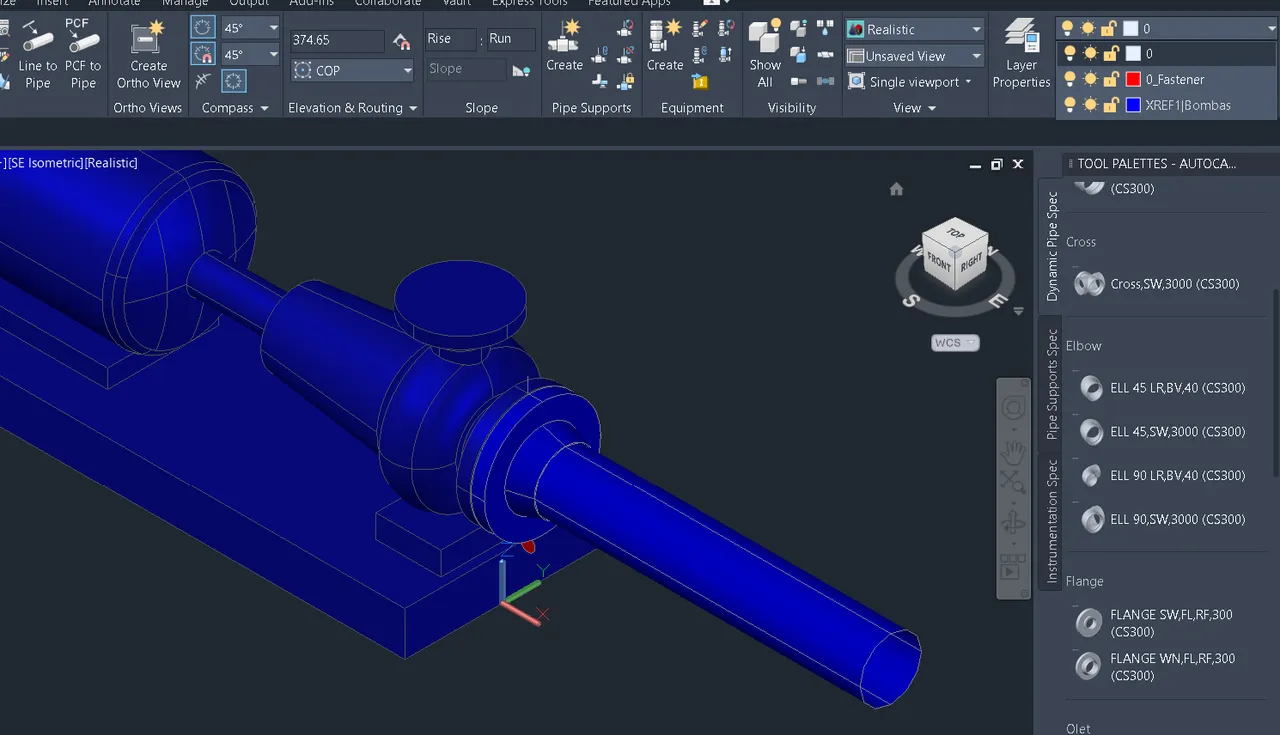

    Una vez reconciliado, la referencia ya esta activada correctamente en el otro 3D. Como veras, ya podrás hacer una vinculación de la brida con el equipo (imagen 02) y se puede hacer el routeado y quedaría perfectamente vinculado (imagen 03)

    Supongo que la referencia de mecánica se encontrará dentro del de piping.

    Espero que con esto se solucione el problema.

    Saludos!

  • Rocio Isabel Charparin

    Miembro
    14 de marzo de 2025 a las 18:34
    414
    Alumno
    Iniciado

    Hola buenas tardes,

    Muchas gracias por sus respuestas. Pude resolver lo de las capas pero aún lo logro hacer el ruteo de cañerias.

    • Nicolás David Recio

      Miembro
      19 de marzo de 2025 a las 00:16
      1293
      Tutor
      Diseño 3D

      Ahí te mando mensaje a ver si puedes compartirme la información por privado y veo la falla. Y después explico de que se trata. Un saludo!

    • Jhon

      Miembro
      11 de abril de 2025 a las 05:12
      912
      Graduado
      Iniciado

      Hola , te dejo un video que me ayudó en su momento. Al parecer es tema de que al xreferenciar , todo debe estar respecto al 0,0,0.

      https://www.youtube.com/watch?v=Szhq3Y3FGVo&t=527s

      • Nicolás David Recio

        Miembro
        11 de abril de 2025 a las 15:06
        1293
        Tutor
        Diseño 3D

        Buenas @suarezj

        No es necesario en absoluto que este todo al (0,0,0). De hecho cada referencia puede tener un origen diferente. Eso hará que salga en un lado o en otro. Lo que da error es porque la referencia la ha desplazado en el segundo archivo, por eso no la reconoce.

        Cuando se hace una xref, se ubica en una posición que uno elige o por defecto o respecto a unos valores que introducimos manualmente. Esta no debe cambiarse en el archivo donde se introdujo. Si se desea reposicionar, se debe ir a su archivo original y moverla, y después actualizar el otro archivo donde actúa como referencia para que impacte el cambio de coordenadas.

        Saludos

        • Jhon

          Miembro
          11 de abril de 2025 a las 17:02
          912
          Graduado
          Iniciado

          Buen día Nicolas,

          Estaría bueno un video explicando eso, así en el aire no se entiende o por lo menos yo no entiendo la idea que tratas de explicar. Gracias de antemano

          Saludos

          • Nicolás David Recio

            Miembro
            12 de abril de 2025 a las 14:54
            1293
            Tutor
            Diseño 3D

            Buen dia @suarezj

            Te lo explico en imágenes de un proyecto. Esto que conste no es de Plant 3D. Esto es algo básico que ya existía en AutoCAD desde siempre y se aplica así sin haber tenido nunca un cambio.

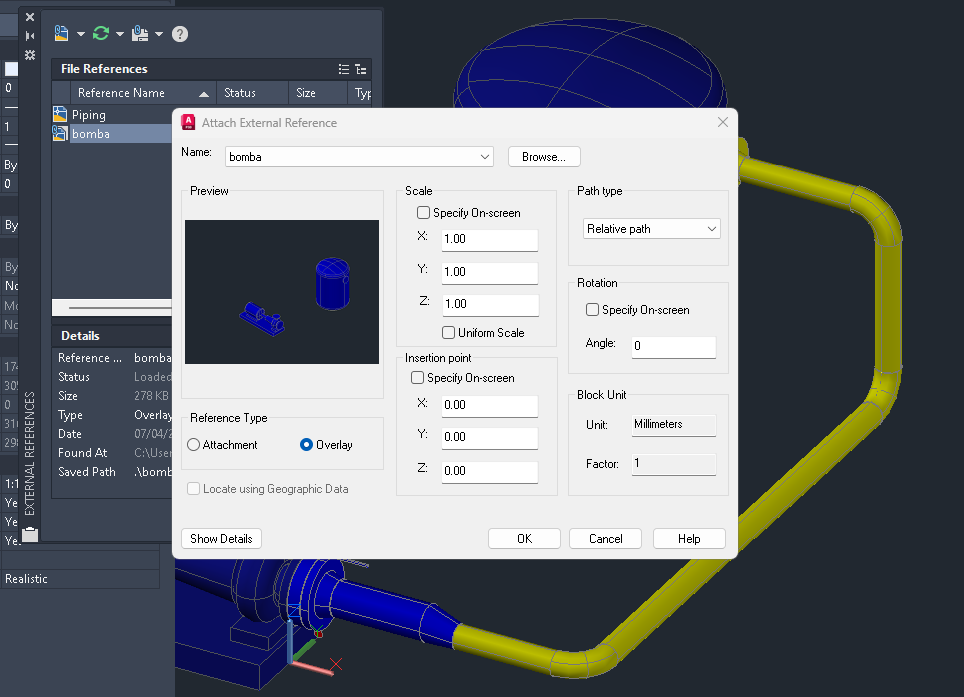

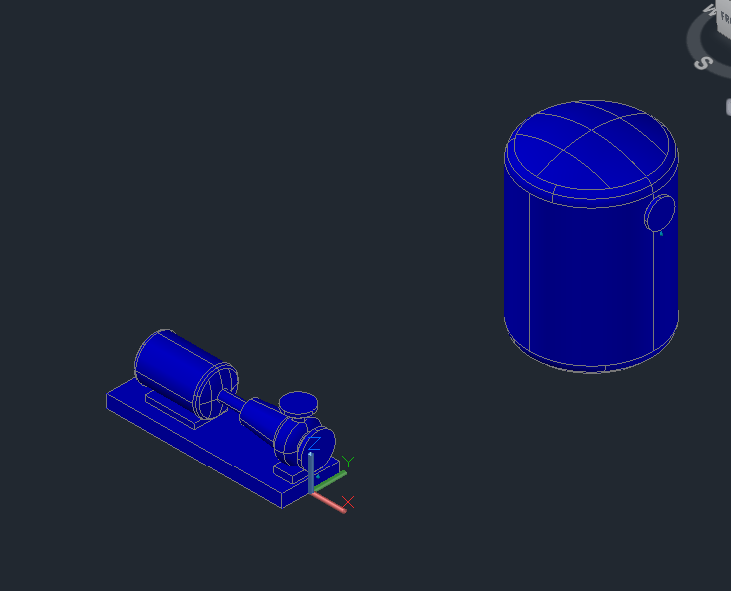

            Tengo dos ficheros, uno de bomba y otro de piping. Obviamente el primero (bomba) se meterá como archivo de referencia o xref en el de piping. La bomba tiene el 0,0,0 en un punto del equipo colocado (imagen 1ª). Cuando voy al fichero de piping y ejecuto el comando xref me sale el cartel que todos conocen (imagen 2ª) Por defecto no marcamos nada y añadimos. Obviamente se colocan ambos con respecto al 0,0,0 existente de base por defecto.

            Pero fíjate que hay dos opciones en ese cartel. Por un lado la escala que podemos variarla y por otro lado una opción que dice “insertion point”. En esa opción podemos marcar un cuadro que nos permite en el nuevo dibujo (piping en nuestro caso) donde queremos que se coloque la referencia y eliminando la de por defecto 0,0,0. Y si no marcamos esa, tenemos la opción de desviar en X, Y y Z la medida que le introduzcamos, siempre con respecto al origen que tenia el fichero de bomba.

            ——

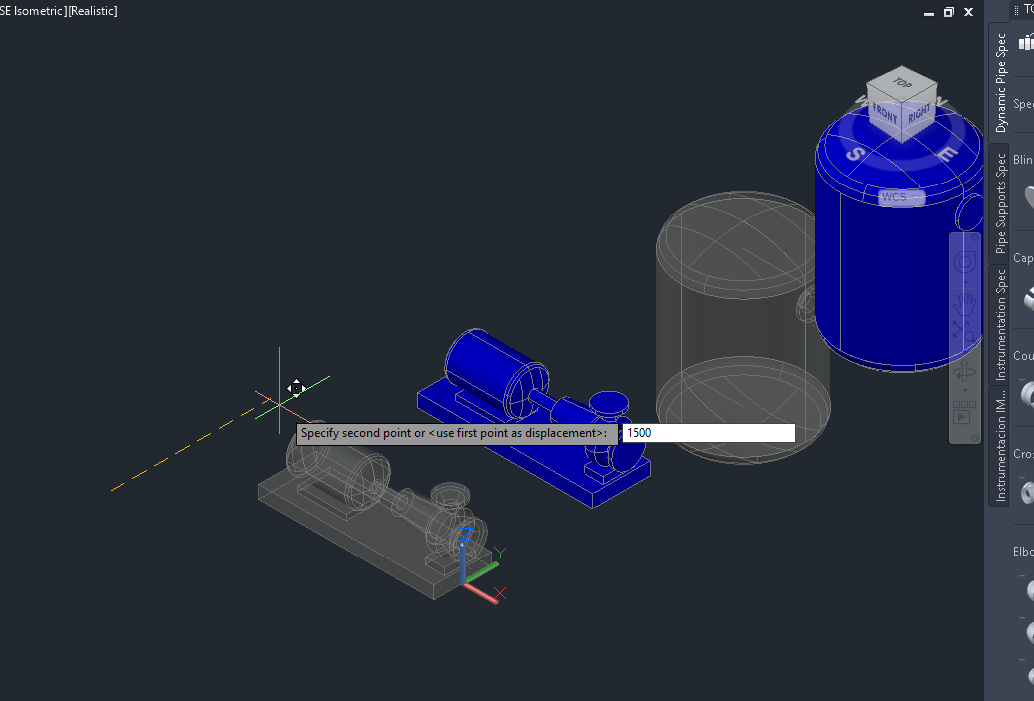

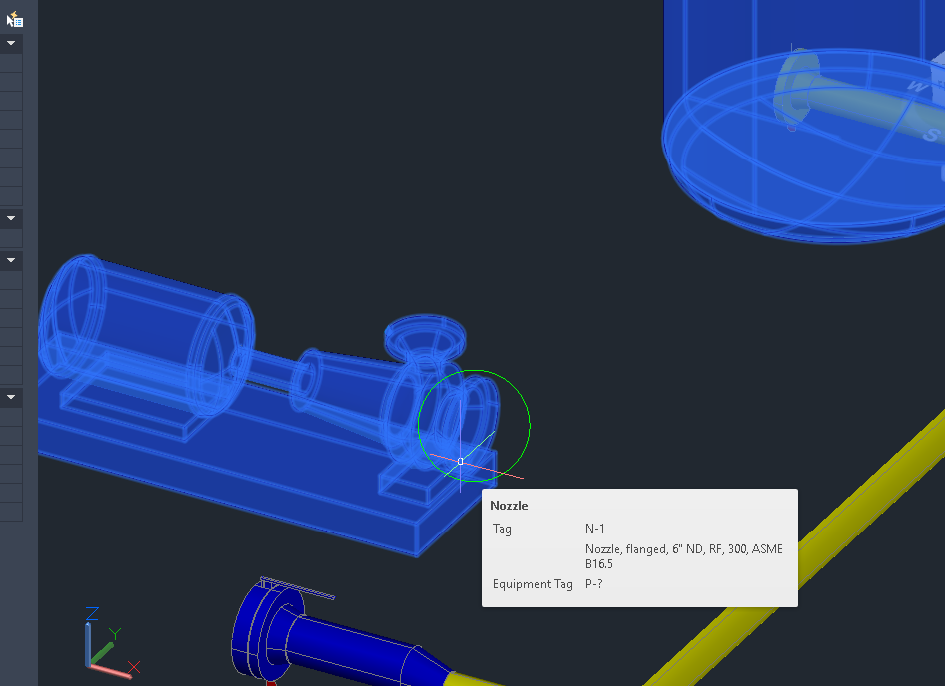

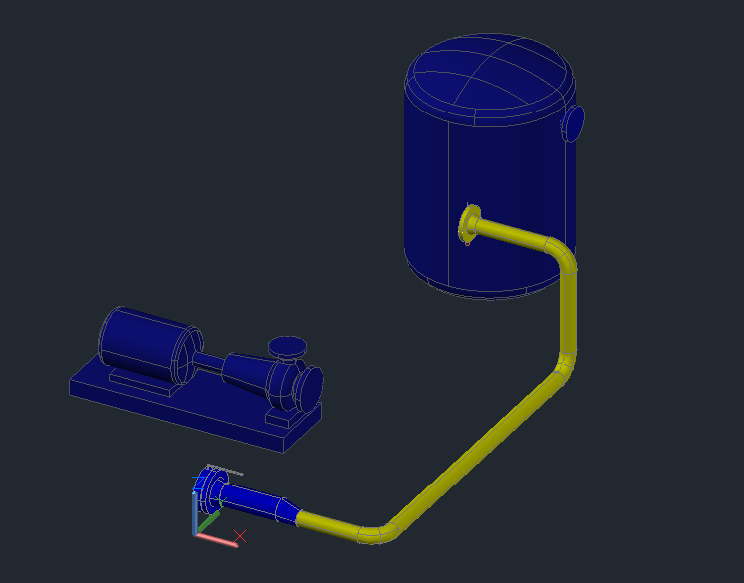

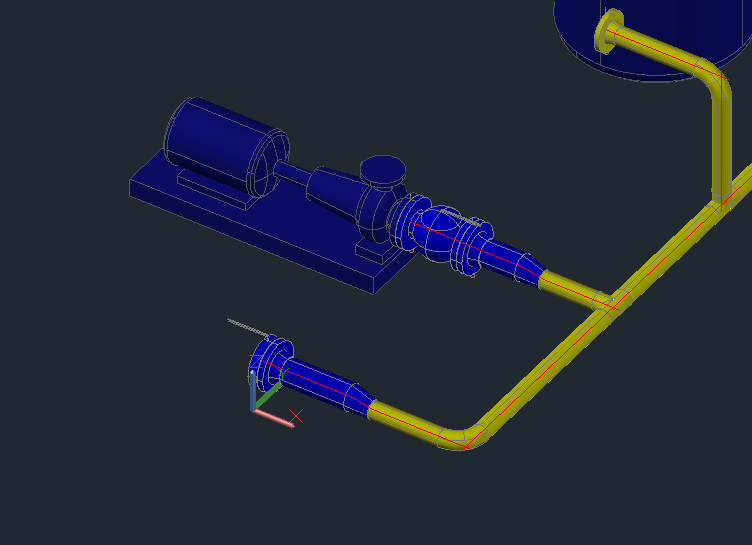

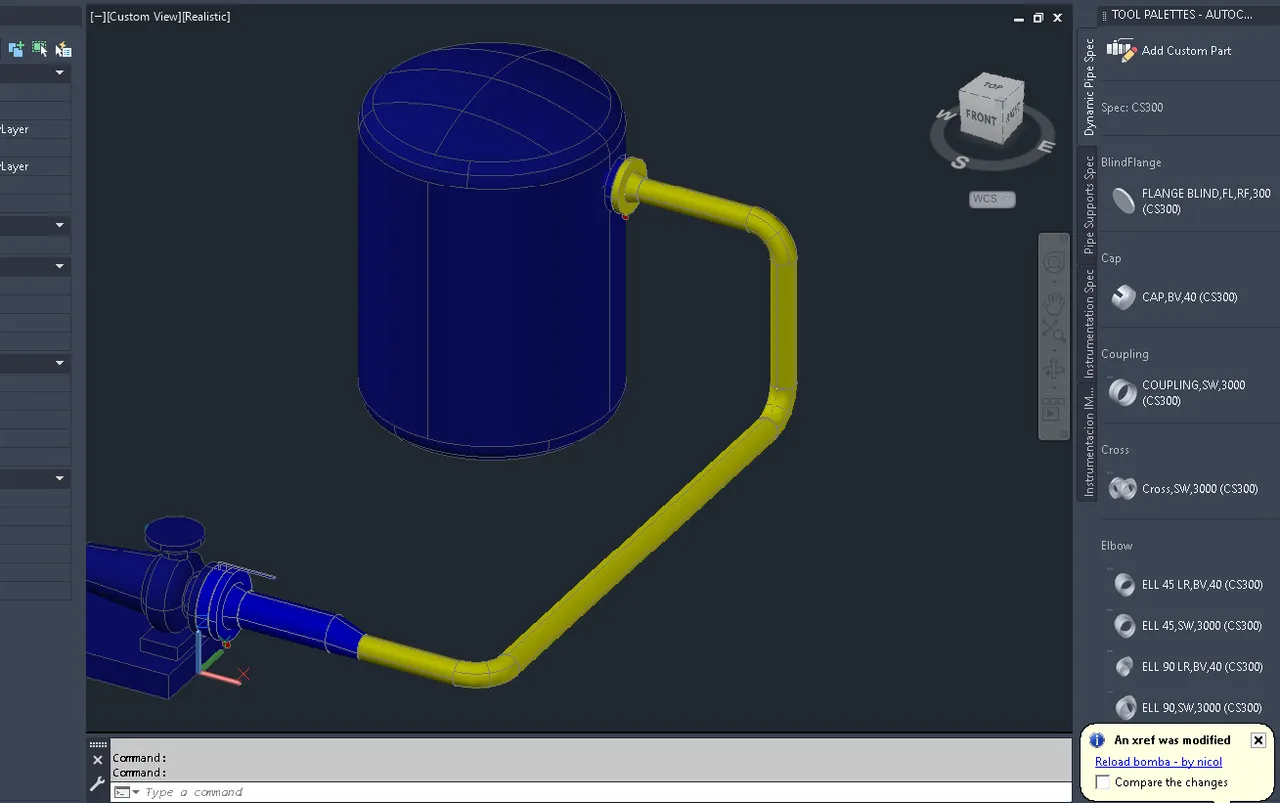

            Eso por un lado a la hora de mover una referencia en otro fichero al meterla. Por otro lado, si lo que quieres es mover los equipos del fichero “bombas”, que están como referencia en el de “piping”, la manera correcta es abrir el de bombas y mover ahí los elementos. NUNCA se mueve la referencia una vez ya introducida en otro dibujo. Una vez se colocó, no se hace un comando “move” o similar. Se va siempre a donde tenemos dibujado lo que queremos desplazar. En la imagen 3ª he movido en “bombas” los equipos 1500 en sentido Y. Guardo el fichero y me voy al de “piping”. me sale el cartel de que obviamente la referencia se ha cambiado. Le doy a donde esta en azul en el cartel abajo en la esquina inferior “Reload bomba-by nico” (imagen4ª). Automáticamente como veis en la 5ª imagen, los equipos se desplazan. Pero al haberlos movido correctamente si marco en uno de ellos se puede ver que las bridas mantienen sus características para hacer uniones de piping. (imagen 6ª) y se pueden hacer de nuevo las uniones de piping (imagen 7ª). Por ahí recomiendo una vez actualizado los archivos cerrarlos y abrirlos para que impacten bien los cambios y aparezcan todas las nuevas gotitas para las uniones.

  • PATRICIO VALVERDE NAVARRO

    Miembro
    31 de marzo de 2025 a las 09:23
    243
    Alumno
    Iniciado

    Buenos días @ndfernandez

    Yo he intentado hacer los mismos pasos, pero no me reconoce los nozzles para poder trazar la tubería. Incluso después de haber reconciliado las capas. ¿Me podrían indicar cuáles serían los pasos para poder ir integrando los planos mecánicos en uno de piping y que los reconozca?

    Muchas gracias.

  • Nicolás David Recio

    Miembro
    7 de abril de 2025 a las 02:56
    1293
    Tutor
    Diseño 3D

    @rociocharparin

    Avisame cuando puedas y lo vemos. Quedo a la espera, pero avísame con tiempo por favor.

    Con respecto a este tema, los pasos son correctos. Por lo que hay un asunto y es que algo estais haciendo mal vosotros. Voy a ir a dos preguntas simple. Los equipos, los habéis creado de cero con bloques por vuestra cuenta o son equipos que vienen del plant de manera ya inteligente? Y la segunda es, las bocas de unión o bridas de esos equipos, están configuradas totalmente?

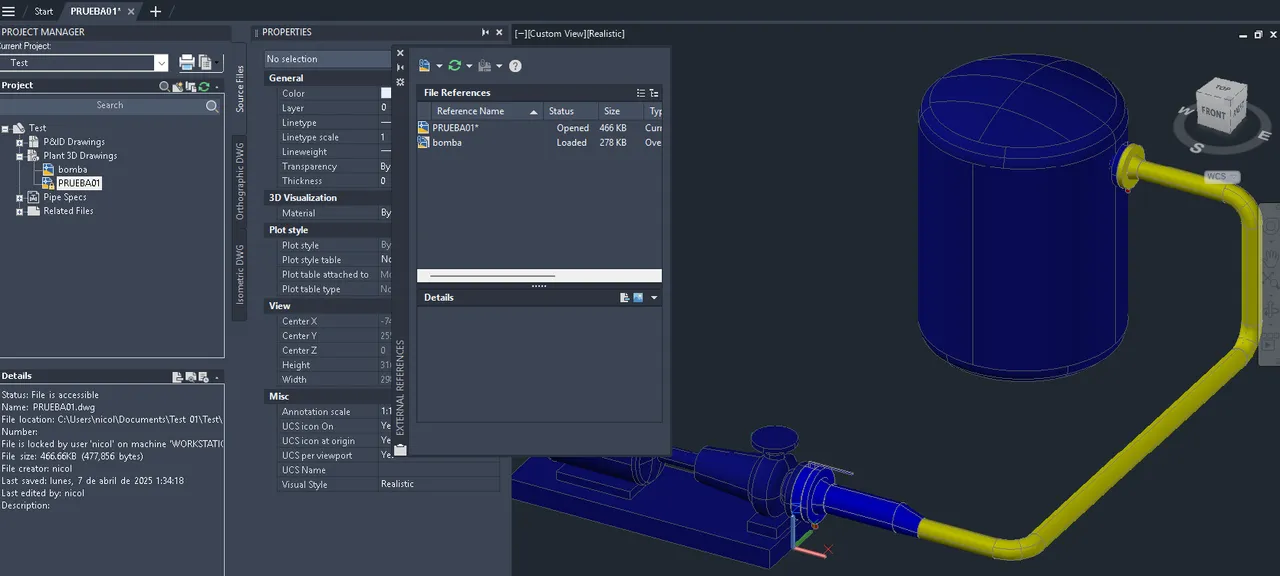

    Ahí subo una imagen y como veis tengo un fichero “bomba” donde estan los dos equipos y como xref en uno de prueba01 donde coloque el piping. Y las uniones estan hechas de manera correcta con las juntas.

    Así pues, algo estáis realizando mal en los pasos. A ver si has podido solucionarlo @patricio-valverde-navarro

    • Rocio Isabel Charparin

      Miembro
      14 de abril de 2025 a las 02:22
      414
      Alumno
      Iniciado

      Gracias Nicolas por estar atento, disculpame que no te he contestado. Tuve un problema con la computadora y tuve que volver a arrancar con mi proyecto en AutoCAD Plant 3D y al comenzar nuevamente y estar atenta a cada paso, no tuve problemas.

      Muchas gracias!

      • Nicolás David Recio

        Miembro
        14 de abril de 2025 a las 11:04
        1293
        Tutor
        Diseño 3D

        Me alegro un montón! Supongo que algún paso intermedio se estaba haciendo mal. A veces son nimiedades como actualizar o simplemente mover un elemento de manera incorrecta. Cualquier cosa que necesites o duda, sin problema… Un saludo
