PLACA ANULAR
Hola @francisco-diaz , ¿Para colocar una placa anular, es solamente en función únicamente de que grupo de materiales se va a utilizar o hay algún factor más que derive a colocar “placa anular” obligatoriamente?
-
4 Respuestas
-
2320
Tutor
Tanques
Hola @Alek ,
No depende únicamente del grupo de material. Según la sección 5.5 de API 650, la obligatoriedad es función de la combinación de dos factores:
1. El Grupo de Material (IV, IVA, V o VI).
2. La Tensión Admisible (Stress) a la que trabaja la primera virola. Si usas un material de alta resistencia pero la tensión es baja, podría no ser obligatoria. Revisa la sección 5.5.1 donde se da el criterio exacto.
-
452
Alumno
Iniciado

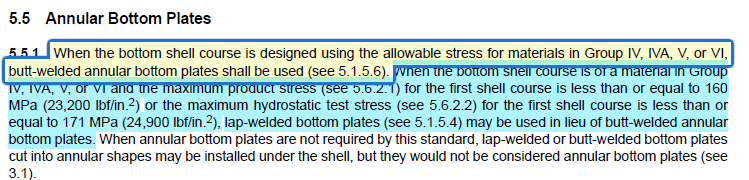

Hola @francisco-diaz , estoy leyendo y tratando de interpretar la Norma API 650 Sección 5.5.1, donde en lo resalto de “amarillo” (ver imagen adjunta) indica que si el “botton shell course se diseña utilizando el esfuerzo admisible para materiales de los Grupos IV, IVA, V o VI, deberán emplearse planchas anulares del fondo soldadas a tope”. Donde interpretando el párrafo, con tan solo el uso de algunos de estos materiales ya me pide colocar PLACHA ANULAR.
Seguidamente en lo resaltado de “celeste” (ver imagen adjunta) ya nos dice que debemos de cumplir los siguientes requisitos:
1. Uso de material para el primer anillo del cuerpo sea de los grupos de materiales de los Grupos IV, IVA, V o VI. y el esfuerzo máximo debido al producto sea menor o igual a 160 MPa.
2. Ó
el esfuerzo máximo de la prueba hidrostática sea menor o igual a 171 MPa.Para poder utilizar planchas de fondo soldadas con traslape en lugar de planchas anulares del fondo soldadas a tope.
Es decir, nos permite evaluar ciertos datos a evaluar y para NO utilizar la planchas anulares, solo soldar en traslape.
NOTA: SI estoy equivocado o alguna interpretación mala, favor de corregir.
-
2320
Tutor
Tanques
Hola @Alek ,
Tu interpretación es correcta:
Regla General (Tu resaltado amarillo): Si el material de la primera virola es del Grupo IV, IVA, V o VI, la norma te pide, por defecto, placa anular soldada a tope.
La Excepción (Tu resaltado azul): Aquí es donde entra el factor Tensión (Stress). Aunque uses esos materiales “nobles”, si el tanque trabaja relajado (es decir, Tensión de producto ≤ 160 MPa o Tensión hidrostática ≤ 171 MPa), la API 650 te permite “ahorrarte” la placa anular soldada a tope y usar un diseño estándar de placas de fondo soldadas a solape (lap-welded).
Buen trabajo profundizando en la normativa, Saludos,
-
-
-
452
Alumno
Iniciado
Gracias por la aclaración @francisco-diaz , sin embargo, me entro la curiosidad como sería la diseño de la “distribución estándar de placas de fondo soldadas a solape (lap-welded)”. Ya que en tu respuesta de otro foro que realice si llegue a entender tu respuesta sobre el conformado cuando se usa placa anular + placas de fondo, pero el instalar solo PLACA DE FONDO, no me queda claro como quedaría la envolvente (cuerpo) del tanque encima de este tipo de fondo, podría adjuntar fotos, infografías o fragmento de un plano sobre ese detalle en particular, lo agradecería.
