Planos finales y planos de construcción con registros.
Saludos a todos.

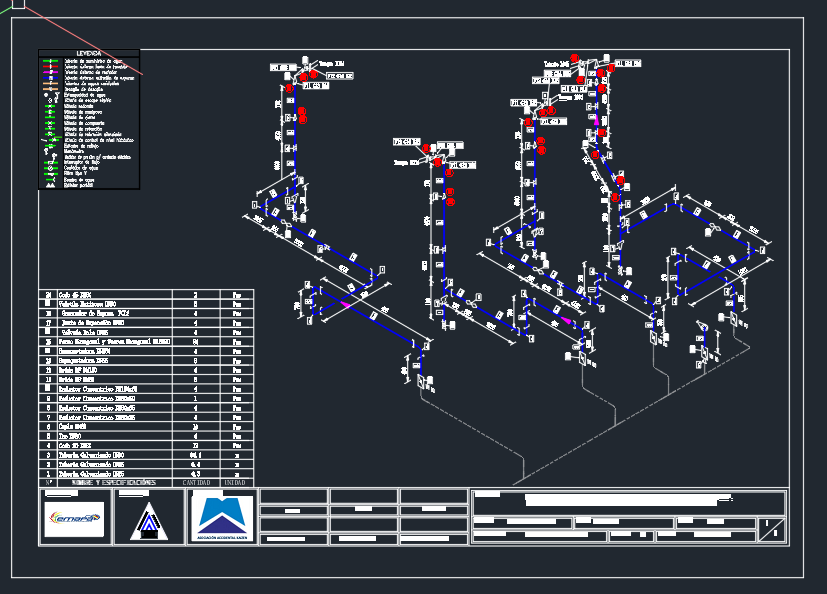

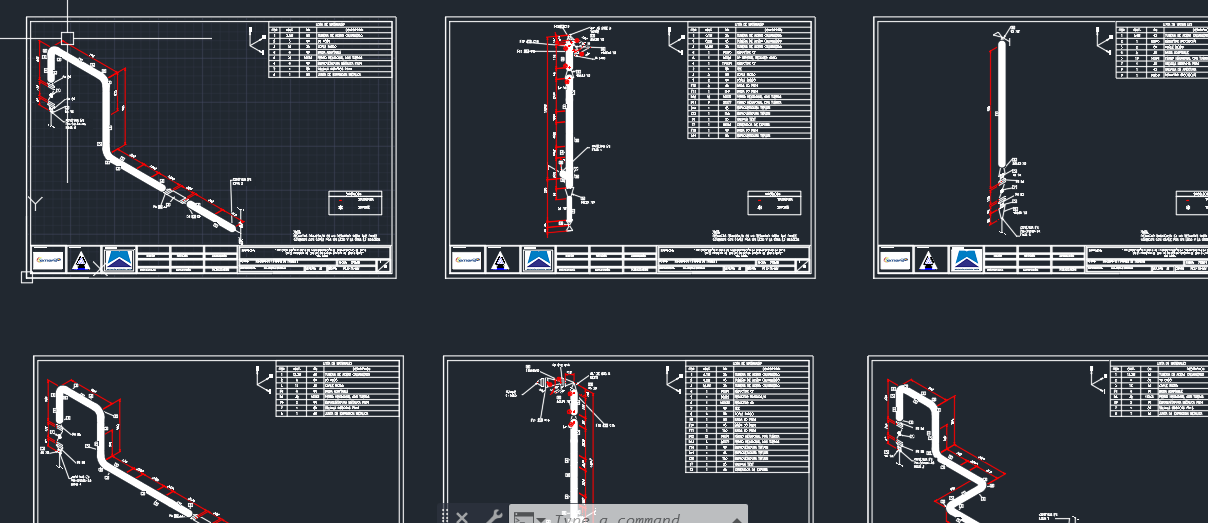

Quería solventar una duda en relación a los planos isométricos. Realice planos isométricos como As Built de una red contraincendios, según se la empresa de montaje hizo unos planos de algunas secciones, en relación a esto algunos planos de algunas líneas las hicieron muy comprimidas y yo las realice mas detalladas de manera que mi cantidad de isométricos para ese numero de linea fue mayor, era correcto hacer eso por que sus planos estaban referenciados para registros de visuales y welding maps(tenían enumeración de soldaduras). Aun asi tenia la duda de que si podía presentarse los planos que hice como As-Built y los planos que hicieron montaje son otros que pueden ser independientes para la presentación al cliente. Gracias a todos. Una respuesta a esto por favor @luis-ramos y alguna corrección. Adjunto a que me refiero
-
5 Respuestas
-
14346
Tutor
Piping
Saludos @Jorge1512 !
No hay ningún problema con ello. Es más, en mi opinión es lo aconsejable.
El plano As-Built debe contener todo el nivel de detalle posible y a veces es necesario particionar el plano para ello.
Generalmente la estructura de planos de un Proyecto es IFD – IFP e IFC. Quizás las siglas varíen un poco de una empresa a otra, pero básicamente se refieren a fase de diseño, fase de compras, y fase de construcción. El nivel de detalle va aumentando de una fase a la otra.
El plano As-built se colocaría un escalón por encima de estos, con todo el nivel de detalle posible. Así que es correcto hacerlo como lo planteas.
Siempre que mantengas la coherencia con la terminología del contratista de montaje, no importa que el número de hojas sea superior.
Se ve interesante el proyecto! 😉
-
1269
Graduado
Iniciado
En mi opinión , depende. Ya que muchas veces en función de la casa de ingeniería puede ser que los isométricos ya emitidos en revisión 0 (para construcción ) tengan una única codificación en SAP ( o programas similares de de proyectos) y tú al crear nuevos planos estarías precisando mayor cantidad de códigos . Quedaría bajo aprobación de todo ese sistema trazable si se permite o no la emisión de nueva codificación para los nuevos isométricos, si no se permite no queda otra que mantener la cantidad de isométricos .
-
536
Alumno
Iniciado
Gracias por su respuesta. Claro los códigos registrados no los cambie solamente que en este proyecto por cada código existía una cantidad de isométricos distinta para los isométricos IFC y lo AS-Built.
-
774
Graduado
Iniciado
Yo lo veo bien la verdad
-
1539
Graduado
Intermedio
Hola compañero,
Desde un punto de vista practico, es lo mas indicado dado que un plano con mucha información puede llegar a confundir al tubero. Y recordemos que a la final del ejercicio para que un proyecto tenga exito, lo importante es que sea de facil entendimiento para todos.
