  • Pregunta 8 del Cuestionario.

    Publicado por Rafa Peregrina el 18 de enero de 2023 a las 08:43

    Buenos días !!

    En la pregunta Nº 8 “Las comprobaciones fundamentales en un equipo son; “

    La correcta sería -Bridas de conexión, cargas admisibles y soportes provisionales.

    Mi consulta es, se consideran los Soportes Provisionales como “carga” que afecte al equipo ?

    Lo comento porque al ser elementos “para montaje” que en muchos casos una vez atadas y ajustadas las bridas se quitan, me ha chocado que se tome en cuenta como afección al equipo, me comentas tu punto de vista por favor.

    Saludos,

    Ramón Martínez respondió hace 1 año, 4 meses 2 Miembros · 3 Respuestas
  • 3 Respuestas
  • Ramón Martínez

    Miembro
    18 de enero de 2023 a las 14:16

    ¡Hola @Rafa ! 😁

    Los soportes adicionales no se consideran como carga, pero sí son una comprobación fundamental, ya que tenemos que diseñarlos para que los montadores puedan acoplar todo sin inconveniente.

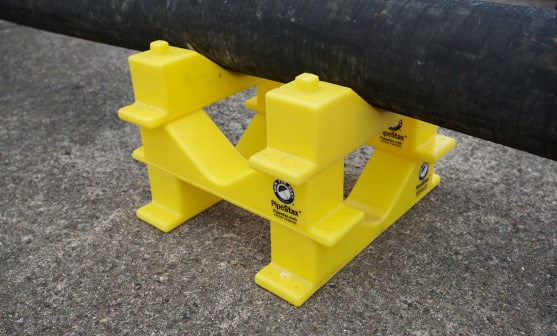

    Si únicamente comprobamos las cargas en bridas de conexión y las cargas admisibles, pero no facilitamos al equipo de montaje los planos y ubicación de soportes provisionales seguramente sobrepasen las cargas admisibles en el montaje, al dejar tuberías y conexiones en voladizo. Con soportes provisionales (que pueden ser desde listones de madera hasta construcciones de plástico más elaboradas (fotos 1 y 2)) se solventa este problema.

    Por eso es una comprobación fundamental de los equipos 🤓

    Espero haberte aclarado la cuestión, Saludos!

  • Rafa Peregrina

    Miembro
    20 de enero de 2023 a las 08:37

    Buenos días Ramón,

    Queda claro, hasta ahora al montaje ni nos habíamos planteado ésta cuestión y simplemente se calzaban las tuberías hasta su unión a equipo, pero desde luego lo tendremos en cuenta en próximas instalaciones.

    Gracias !!

    Saludos,

    • Ramón Martínez

      Miembro
      20 de enero de 2023 a las 08:46

      Hola @Rafa !

      Es una práctica muy habitual pasar por alto este tipo de soportes, pero en grandes instalaciones hay que considerarlos.

      El ejemplo más claro está en sistemas que experimentan asentamientos. Imagina un gran tanque de combustible de, por poner un ejemplo, 12 metros de altura y 15 de diámetro.

      Conectas todas las tuberías, colocas los soportes y cuando llenas el tanque se produce un asentamiento de unos 10 o 15cm. Si has colocado soportes provisionales basta con quitarlos y sustituirlos por el original, pero si no están calculados con Autopipe u otro software, el asentamiento crea cargas no deseadas por culpa de la mala ubicación del soporte provisional que puede llegar a doblarte la boquilla del tanque. Y como este, podríamos pensar en otros ejemplos derivados de una mala ubicación del soporte provisional.

      De ahí la importancia de diseñarlos computacionalmente también.

      Sin quitar, claro está, la inestimable ayuda de un calzo cuando sea necesario en momentos puntuales 😅

      Saludos!
