Home Foros Software Industrial Autocad Plant 3D PROBLEMAS Y ERRORES DEL SOFTWARE

  • PROBLEMAS Y ERRORES DEL SOFTWARE

    Publicado por Nicolás David Recio el 15 de mayo de 2023 a las 23:18

    Buenas a todos,

    Como siempre recomiendo en estos casos, lo mejor suele ser acudir a los foros de Autodesk para ver si existe alguna solución al respecto. Sin embargo, no siempre está todo tan claro y a veces encontrar el origen puede dar algunas vueltas. Voy a hacer este hilo para postear casos que a mi personalmente me han ocurrido.

    Nicolás David Recio respondió hace 2 meses, 2 semanas 2 Miembros · 4 Respuestas
  • 4 Respuestas
  • Nicolás David Recio

    Miembro
    15 de mayo de 2023 a las 23:31
    1133
    Tutor
    Master

    PROBLEMA VISUALIZACION EQUIPOS/VALVULAS EN NAVISWORKS

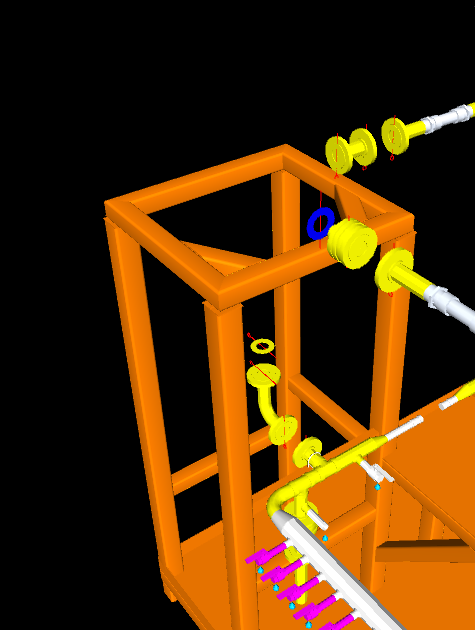

    Recientemente exporte un modelo a Navisworks para un cliente. Suele ser lo común, realizar en Plant 3D el modelado, y enviar un fichero .nwd al cliente para su rápida visualización. Sin embargo, al abrirlo en Navisworks, parte de las válvulas y los equipos no se veían o bien salían en modo “alámbrico”, mientras que los demás elementos se mostraban como sólidos sombreados. (imagen 1)

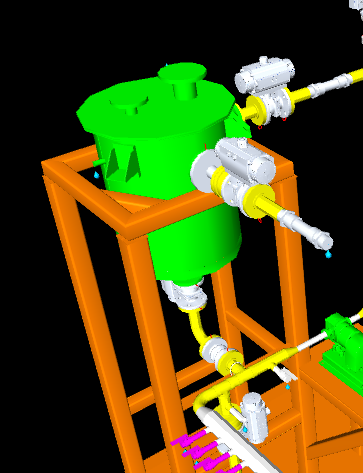

    La solución es relativamente simple. Despúes de buscar un poco encontré un comando llamado “nwcout” que permite guardar el fichero de plant en un formato de navisworks .nwc. Una vez exportado así, se abre en navisworks y ya procedemos a guardarlo como .nwd, y de ese modo los equipos y demás accesorios se aprecian de manera correcta sin errores (imagen 2)

    Si al introducir el comando “nwcout” en plant 3D nos dice que no está reconocido ese comando, debemos descargar un fichero e instalarlo desde esta ubicación:

    https://www.autodesk.com/products/navisworks/3d-viewers

    En la zona donde indica “Navisworks NWC Export Utility”, con el año de la versión correspondiente.

    Respecto al comando “nwcout”, dejo otro enlace con mas información a modo de curiosidad.

    https://www.autodesk.es/support/technical/article/caas/sfdcarticles/sfdcarticles/ESP/NWCOUT-command-is-unavavailable-in-AutoCAD.html

  • Victor Manuel Orellana Cocinero

    Miembro
    16 de mayo de 2023 a las 07:25
    579
    Miembro
    Iniciado

    Me parece una idea fantástica crear este hilo para tratar problemas con Plant3D, que no son pocos.

    Con respecto a la visualización de equipos/válvulas en Navisworks, mi experiencia es que, una vez instalada la utilidad “Navisworks NWC File Export Utility” correspondiente, no es necesario hacer la exportación al formato nwc. Automaticamente, Navisworks genera un archivo nwc por cada dwg que se inserte.

    Este es mi caso particular, y no sé si es que el problema se daría con equipos y/o válvulas especiales que yo no esté usando.

    • Nicolás David Recio

      Miembro
      17 de mayo de 2023 a las 11:28
      1133
      Tutor
      Master

      Buenas! En el caso que me sucedió en su momento, cuando quería abrir el dwg en Navisworks, para crear el nwd como siempre hacemos, es cuando me pasaba ese problema de no ver los equipos y accesorios como sólidos. De ahí que generara en el plant un nwc primero y despues lo abriera con el naviworks. Igualmente no es lo ideal dado que se pierden muchas vinculaciones de tags y otros elementos. Saludos!

      PD: Si podemos, siempre con respecto al asunto posteado, respondamos al mensaje así hacemos una cascada del mismo asunto con respecto al problema que se plantee. Y no sale como mensaje nuevo independiente. Eso para los que vayan a escribir despues.

  • Nicolás David Recio

    Miembro
    25 de agosto de 2024 a las 23:06
    1133
    Tutor
    Master

    https://www.autodesk.com/es/support/technical/article/caas/sfdcarticles/sfdcarticles/ESP/Navisworks-Manage-and-object-enablers.html

    Este enlace también puede ser interesante en caso de ver las cosas de manera alámbrica y no sólidas, y se indica donde bajar los activadores de objetos de AutoCAD Plant 3D entre otras cosas.

    Saludos
