  • Protección de Accesorios en Líneas de Impulsión

    Publicado por Johan Sebastian Gomez Anaya el 16 de junio de 2024 a las 13:53

    Conocemos que como tal el fenómeno del golpe de ariete es una onda de sobrepresión que transita ondulatoriamente por el sistema hasta llegar a un estado de equilibrio interno. Esta perdida de presión causa fenómenos de vacío dentro del sistema (al ser cerrado y tener un cambio abrupto en su estado).

    Los efectos del fenómeno se pueden reducir, tomando en cuenta lo siguiente:

    * Utilización de accesorios de protección (Hidroflo, válvulas reductoras del golpe de ariete, válvulas ventosas, variadores de frecuencia).
    * Adoptar equipos que tengan una alta inercia que se reflejan en una detención mas lenta del equipo.
    * Adoptando materiales de buena relación diámetro/espesor.
    * Adoptando materiales que tengan un alta rugosidad que afecta directamente a la celeridad de la onda.
    * Aumentando el diámetro que repercute en una menor velocidad aunque aumenta el costo.
    * Instalando correctamente la tubería (si es enterrada) ya que otorga mayor resistencia a las deformaciones internas.

    Me queda la siguiente inquietud, ¿Como podemos aumentar la seguridad de los cambios de dirección en las líneas de impulsion? Teniendo en cuenta que estos son los mas susceptibles a fallos y roturas cuando se presenta el fenómeno.

    Gracias por su atención y les deseo un gran día.

    Luis Feiver Fonseca respondió hace 1 semana, 4 días 2 Miembros · 3 Respuestas
  • 3 Respuestas
  • Luis Feiver Fonseca

    Miembro
    17 de junio de 2024 a las 03:08
    1684
    Alumno
    Intermedio

    Cordial saludo Johan @josgomeza

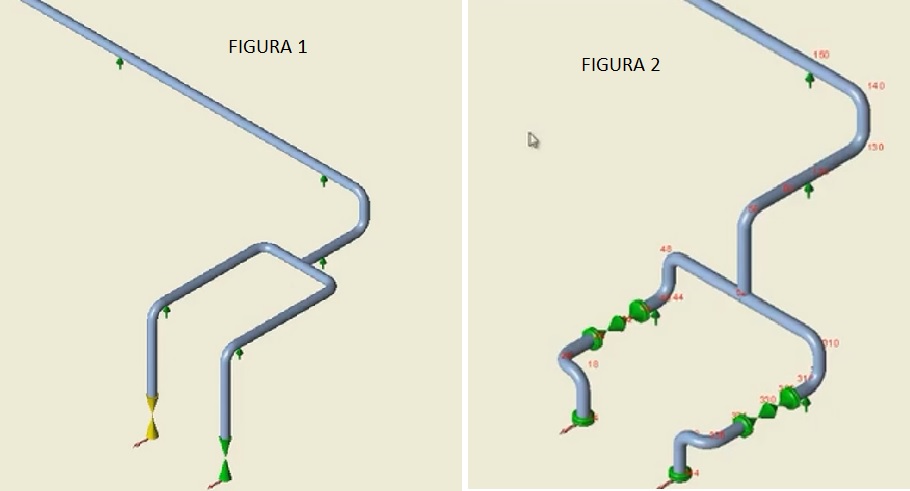

    Me parece muy interesante lo que mencionas, mi opinión sobre que debe ir en las lineas de impulsión, el contar con una válvula cheque también te puede ayudar con el tema del golpe de ariete pero adicional a lo que mencionas, el tema de dilatación de la tubería puede generar cargas sobre las bridas de los equipos rotativos, a continuación te muestro un ejemplo con cambio de direcciones, donde en la figura 1 el sistema presenta mayores problemas de carga en la boquilla sumado a que no cuenta con la válvula cheque, por lo contrarió en la configuración de la figura 2 cuenta con la válvula cheque y otros cambios de dirección ayudando a prevenir el stress sobre las boquillas del equipo.

    Espero poder ayudar en lo que mencionas.

    Saludos

    • Johan Sebastian Gomez Anaya

      Miembro
      6 de julio de 2024 a las 15:45
      603
      Alumno
      Iniciado

      Ingeniero @luisfeiverfonseca muchas gracias por tu explicación. Acorde a tu experiencia ingeniero, ¿Como recomiendas proteger las líneas de impulsión en sus cambios de dirección? Estaba pensando que puede ser con zapatas de concreto.

      • Luis Feiver Fonseca

        Miembro
        6 de julio de 2024 a las 16:17
        1684
        Alumno
        Intermedio

        Cordial saludo ing @josgomeza,

        Creo que es importante realizar un correcto análisis de flexibilidad aplicando cargas mayoradas de sismo y generar las correctas restricciones al sistema de tuberías, el calculista de tubería le suministraría las cargas al área civil y diseñarían la correcta soporteria depende de ello para definir que tipo y que configuración le conviene mas al sistema.

        Por otro lado es importante la correcta operación de los sistema de tuberías, en la pregunta inicial que realizabas, hablabas de golpe de ariete, muchas veces son ocasionados por manipulación indebida de válvulas en el proceso, o cuando los sistemas son automáticos y cuentan con válvulas ON-OFF con una errónea configuración en los cierres, los cuales permitirían el fenómeno y grandes cargas sobre el sistema.

        Saludos.
