Regla especifica colocacion de soportes
Respecto a la regla N°13 “Línea con cambio de diametro” Podrian indicar una relación de reducción del espaciamiento entre soportes (cota “r”).
Saludos
-
1 Respuesta
-
8683
Tutor
Master
¡Hola @cristian-saez-cid !
Va a depender del diámetro de la línea principal y de la línea secundaria. Pero en caso de tener una configuración similar, una buena primera iteración podría ser r=L/3.
Es decir, suponiendo que la reductora se coloca justo en medio de los dos soportes ya existentes, (dividiendo la tubería en dos mitades de L/2 cada una) colocaríamos el soporte algo más cerca de la reducción que la mitad del tramo derecho.

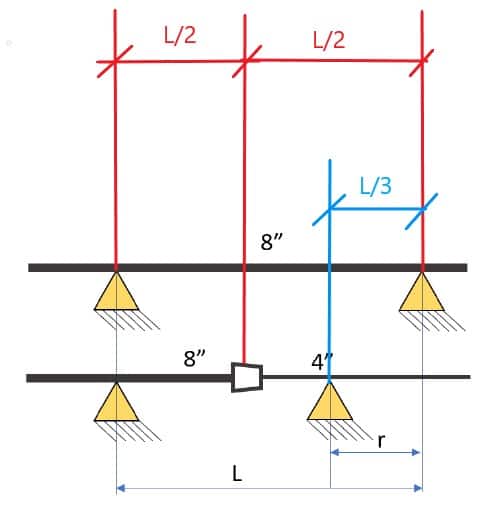

Te adjunto imagen para mejor entendimiento en base al contenido teórico y suponiendo que la reductora está justo en medio (por eso aparecen cotas desiguales gráficamente):
No obstante no es un método universal ya que dependerá del tamaño de la reducción, el tipo de soporte, la distancia exacta en la que se coloque la reducción, y lo que tengamos en las tuberías aguas arriba y abajo, por eso no lo enseñamos en el curso, y sólo os decimos que tengáis en cuenta de que debe estar más cerca.
Será el análisis completo el que determine la posición final 😁
Por cierto, veo que estás desgranando los apuntes hasta su máximo entendimiento ¡Buen ritmo de estudio! 👏🏽
