  • Resultados Tanque Hidroneumático

    Publicado por PLÁCIDO SIRIA LÓPEZ el 25 de enero de 2023 a las 15:24

    Buenas tardes Luis,

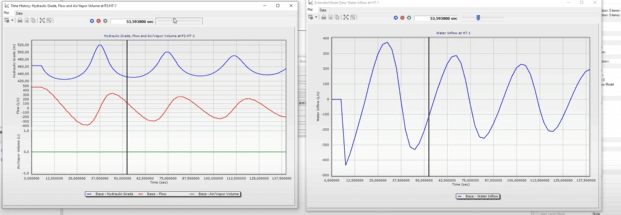

    Una consulta sobre la interpretación de los gráficos en el ejemplo del tanque hidroneumático (Adjunto imagen).

    El gráfico de HT1 indica “water Inflow at HT1”, por lo tanto entiendo que cuando el flujo en la tubería cae a 400 (gráfico izquierda) es porque está entrando 400L/s en el propio depósito (gráfico derecha). Pero en el vídeo quizás lo haya entendido a la inversa, que esos 400 es el flujo que sale.

    PLÁCIDO SIRIA LÓPEZ respondió hace 2 años 2 Miembros · 2 Respuestas
  • 2 Respuestas
  • Luis Ramos

    Miembro
    25 de enero de 2023 a las 19:54
    13041
    Tutor
    Master

    ¡Hola @placido-siria-lopez !

    Al principio siempre cuesta ver un poco el comportamiento del tanque con respecto al flujo en la tubería y cuándo está saliendo y entrando el fluido.

    Para poder verlo con claridad te aconsejo que te montes un cuadro como el que te adjunto en la imagen 1. Donde además de los 2 gráficos de tu foto, tenemos el volumen de gas en el tanque y la presión de gas en el tanque. Esto nos va a permitir ver cuando el fluido entra y sale del tanque.

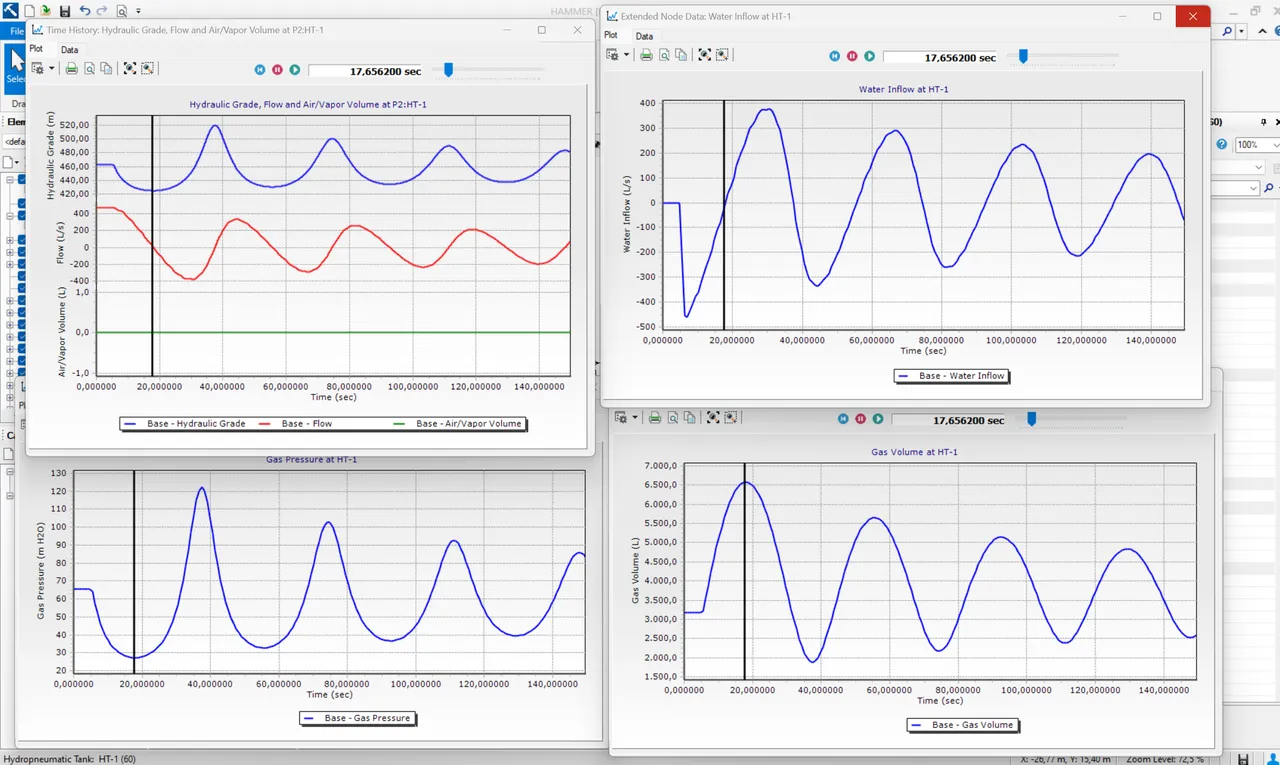

    En base a esta foto vamos a ver el primer punto interesante. El segundo 17,6 aproximadamente. Momento en el que vemos como el volumen de gas en el tanque es máximo y la presión es mínima, es decir, se ha vaciado por completo.

    Las gráficas de flujo, por su parte, muestran flujo 0. Es decir, el flujo de la tubería se ha visto compensado por todo el agua que ha salido del tanque.

    Si seguimos adelante, podemos ver como se produce el retroceso del fluido típico del golpe de ariete.

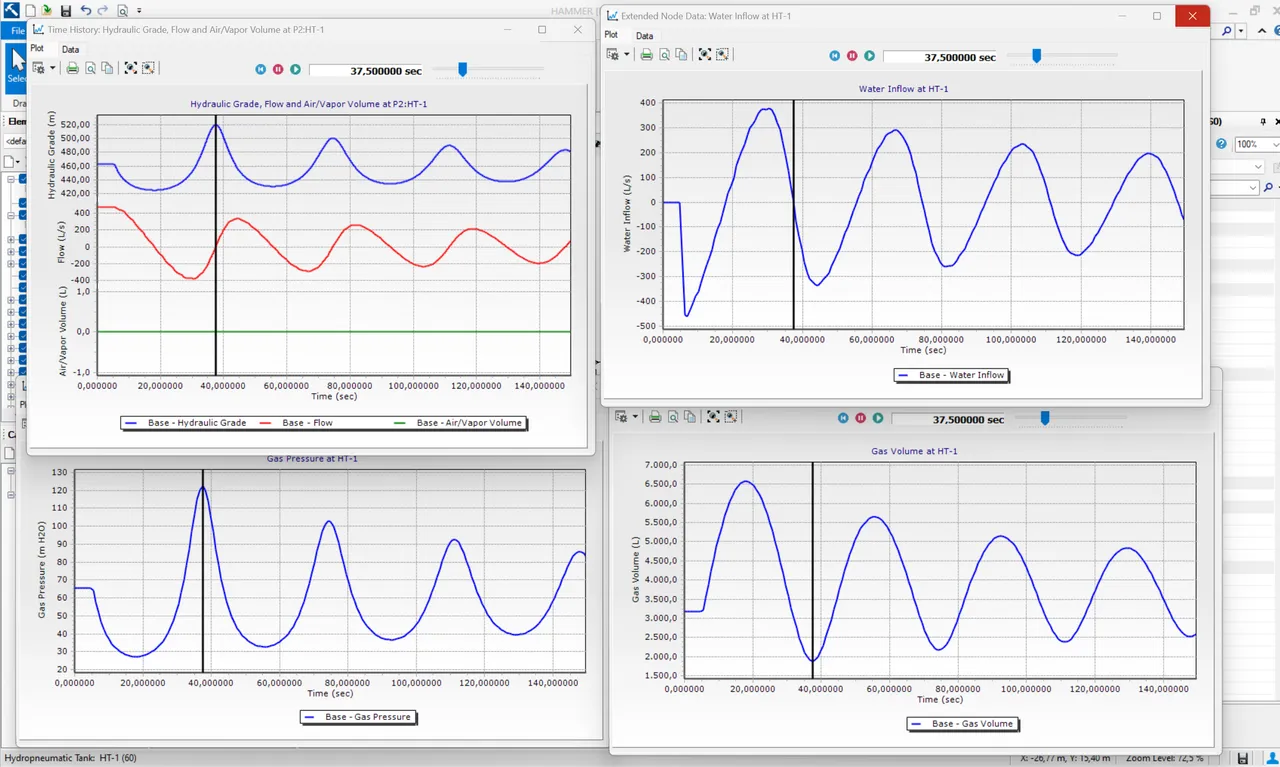

    Saltamos ahora a la imagen 2, segundo 37,5. En ese momento el retorno de fluido ha alcanzado su punto máximo, ha dejado de entrar agua en el tanque hidroneumático porque el fluido ya no puede vencer la presión en el tanque que, si te fijas, está en máximos, lo que ha provocado que el volumen de gas en el tanque alcance valores inferiores a los iniciales, debido a la compresión.

    A partir de este punto, volvemos a repetir el ciclo y vamos disipando energía en el proceso de compresión, amortiguando cada vez más el golpe y mitigando su efecto.

    Espero haberte ayudado y complementado la explicación del vídeo! Los profesores a veces pecamos de transmitir las cosas asumiendo que se ven con la misma claridad que las vemos nosotros 😅

    Ya me comentas cualquier otra inquietud, Saludos! 😁

    • PLÁCIDO SIRIA LÓPEZ

      Miembro
      26 de enero de 2023 a las 11:22
      655
      Graduado
      Iniciado

      Hola Luis,

      Muchas gracias por la explicación, se entiende perfectamente.

      Saludos!!
