Selección de tipo de derivación
Saludos colegas y profesores, tengo una duda:
Qué parte de la norma B31.3 o alguna otra me ayuda a seleccionar el tipo de derivación. Por ejemplo, en caso que tenga una línea principal de 4″ y por las características de conexiones en algun equipo, necesito un ramal de 1.5″. Debería usar una Tee de 4″ y luego reducir el diametro? o podría usar algun accesorio tipo weldolets? es aceptable conectar directamente las tuberías por medio de una junta soldada tipo “boca de pescado”?. Me gustaría saber que parte de la norma aplicar.Saludos!
-
5 Respuestas
-
1549
Alumno
Intermedio
Qué tal colega..

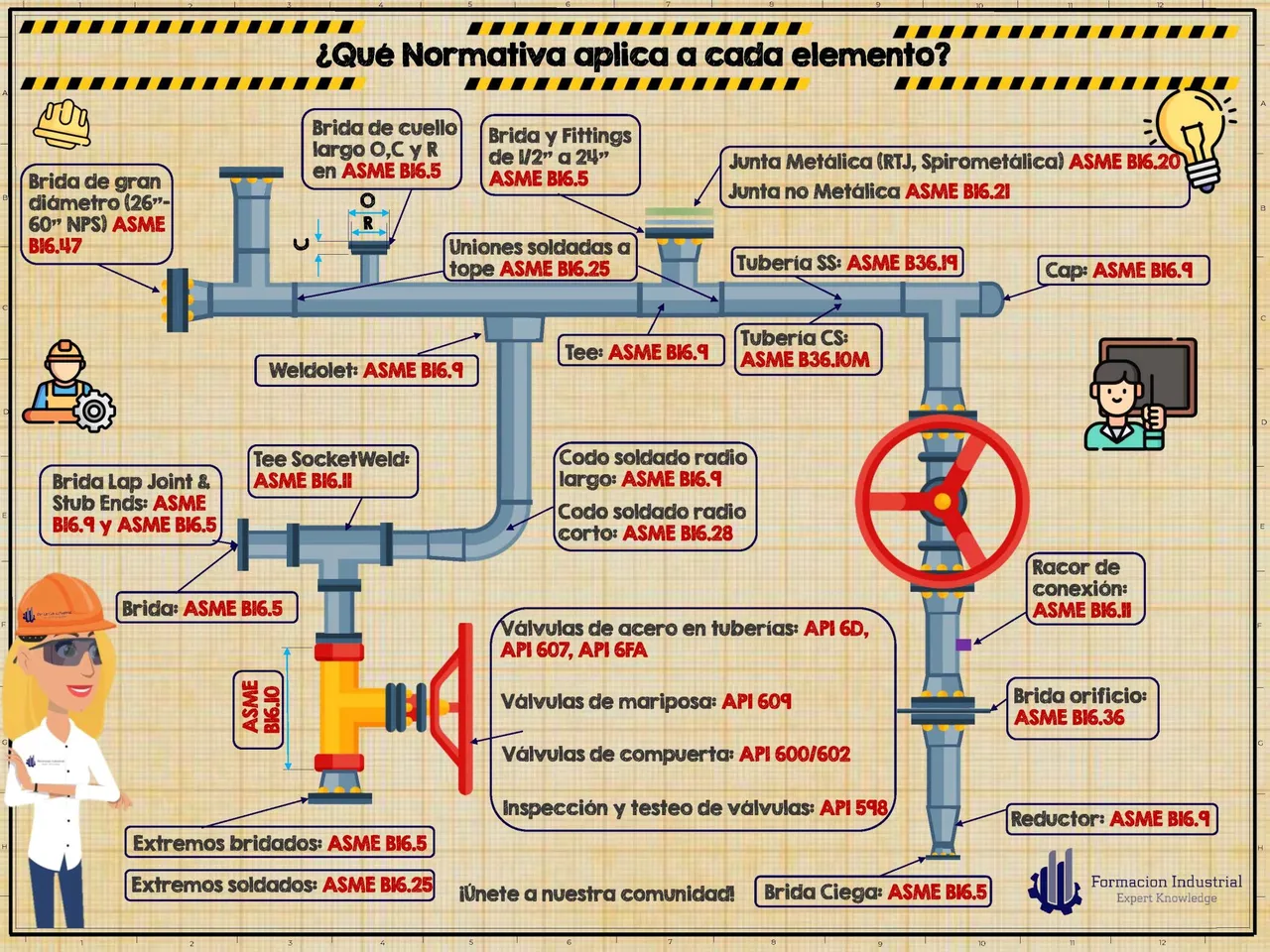

Respecto a normas tal vez no sepa mucho, pero creo que esta imagen publicada igual por @Formacion_Industrial pueda servirte para saber bajo qué criterios se pueden evaluar accesorios y elementos que conforman los sistemas de piping.
Saludos cordiales,
-
8683
Tutor
Master
¡Hola @Gono !
Lo habitual es que los fabricantes de tuberías y fittings tengan sus propias branch table. Ya que aplicar la B31.3 a cada derivación es muy costoso y consume mucho recurso de cálculo y tiempo.

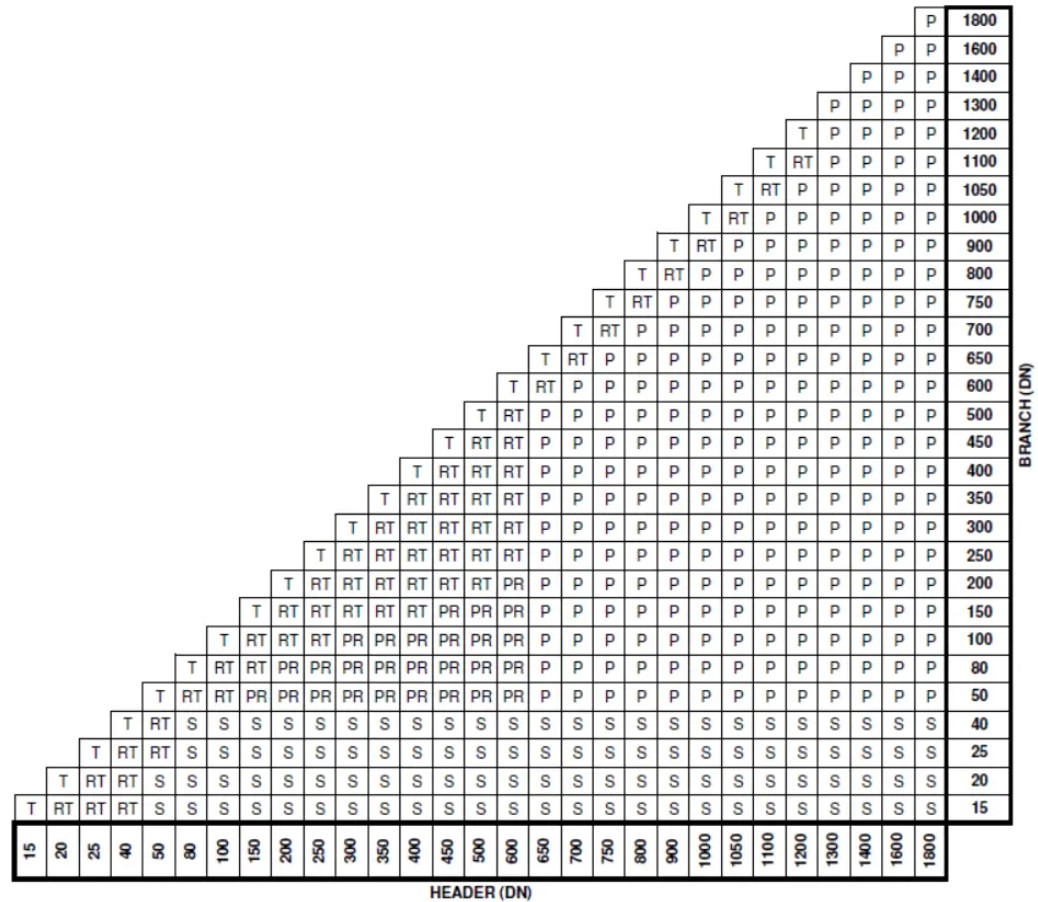

Este branch table de la imagen es uno de los más utilizados como standard (salvo que la especificación del Proyecto aconseje otro)
Siendo:
- T: Tee de igual diámetro.
- S: Conexión sockolet.
- W: Conexión weldolet.
- RT: Conexión con Tee reducida.
- P: Injerto sin Pad de refuerzo.
- PR: Injerto con Pad de refuerzo.

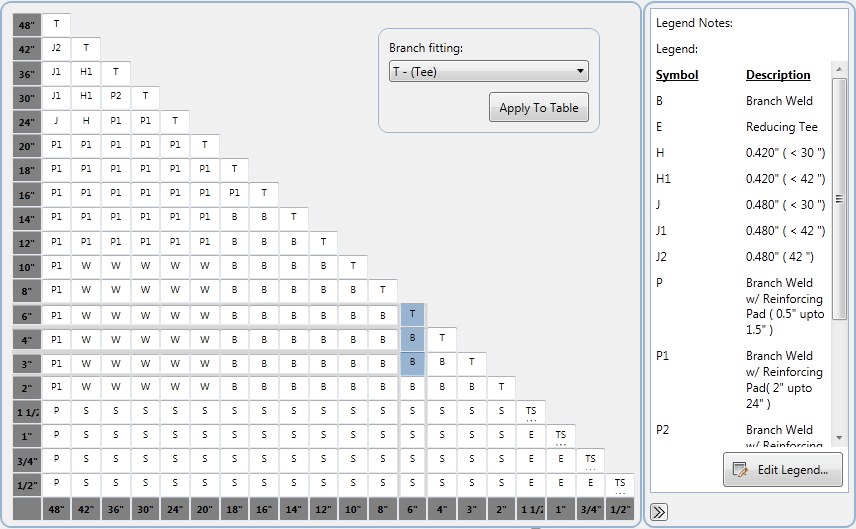

También existen software como AutocadPLant 3D que ayudan a hacer este tipo de Branch table. (adjunto imagen adicional)
Saludos!🙃
-
701
Alumno
Iniciado
Esta tabla de derivaciones pertenece a algún libro, norma o especificación?
Para cualquier servicio? o es solo referencial?
Feliz tarde a todos.
-
8683
Tutor
Master
Buenos dias @Gustavojfm83 ,
Es referencial. Como le comentaba a Edward (y como bien comenta el compañero Luis Feiver), cada fabricante y proyecto tendrá sus propios branch table, lo mejor es consultar con el fabricante que suministre los elementos a unir ya que tendrá tabulados los valores de conexión.
También puedes mirar en las especificaciones del proyecto (si están desarrolladas) para obtener los valores. Tendrán un aspecto similar a este documento: https://es.scribd.com/document/342164399/120476-Branch-Table-20150922
Espero te sirva, Saludos!
es.scribd.com
The document contains piping material class specifications including: 1) A branch table listing assigned material classes for different pipe sizes. 2) A branch connection chart showing allowed connection types between pipes of different sizes. 3) Legends describing the connection types … Seguir leyendo
-
-
2563
Alumno
Intermedio
Cordial saludo @Gono,
Lo mejor es que revises el piping class del cliente si tienes un P&ID o en alguna documentación se refieren a el o solicitarla al cliente ya que el Branch Table varia bastante y es diferente entre operadoras.
Quedo atento.
Saludos
