SIF Dentro de Plano y Fuera de Plano
Estimados,
Tengo una consulta respecto al SIF. En el video de Pildora Industrial, se menciona que “los codos y las tees estan diseñadas para funcionar un poco peor con cargas dentro de plano”. Sin embargo, en el ejemplo que se muestra, la tee falla con cargas fuera de plano. ¿Alguien me podría aclarar esto por favor?
-
5 Respuestas
-
14346
Tutor
Piping
Hola @rodrigotamayovernal !
Lo que se comenta al principio del vídeo es cierto, los SIF generalmente se comportan mejor en momentos fuera de plano y torsores, esto es algo que podemos ver en la B31J. Pero ojo! que también decimos que en las TEE dependerá de si estamos en la línea principal o en el ramal.

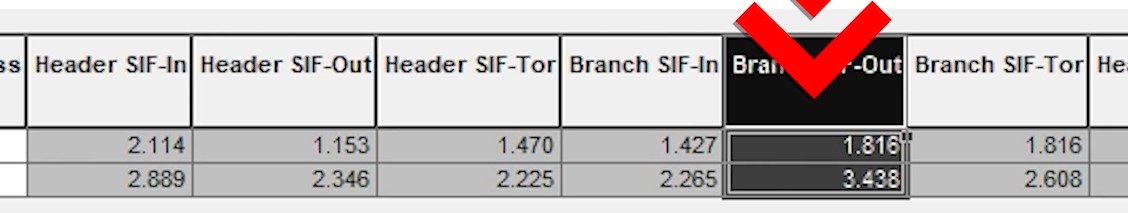

En el vídeo lo que sucede es que tenemos un SIF concentrado fuera de plano mayor en el ramal (el que sobrepasa el valor de 3, imagen), es algo particular de este ramal.
La conclusión que debemos tomar es la que damos al principio, los SIF funcionan mejor a torsión y fuera de plano, aunque en las TEE dependerá de si estamos en la línea principal o en el ramal.
Espero te sirva!
-
332
Graduado
Iniciado
Muchas gracias, me quedo más claro
-
867
Graduado
Iniciado
¡Saludos a todos!

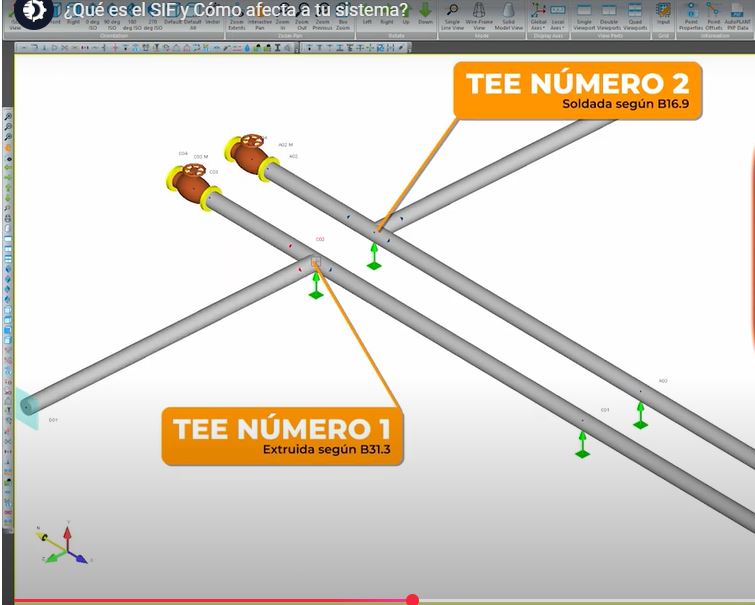

En el vídeo de instrucción se puede visualizar dos tipos de tee, una por “ASME B16.9” y la otra tee es por “extruída por ASME B31.3”, esta ultima @luis-ramos se puede visualizar que es la más impactada en el análisis de flexibilidad. Se podría decir que la tee extruída por ASME B31.3, se tiene las suientes dudas:

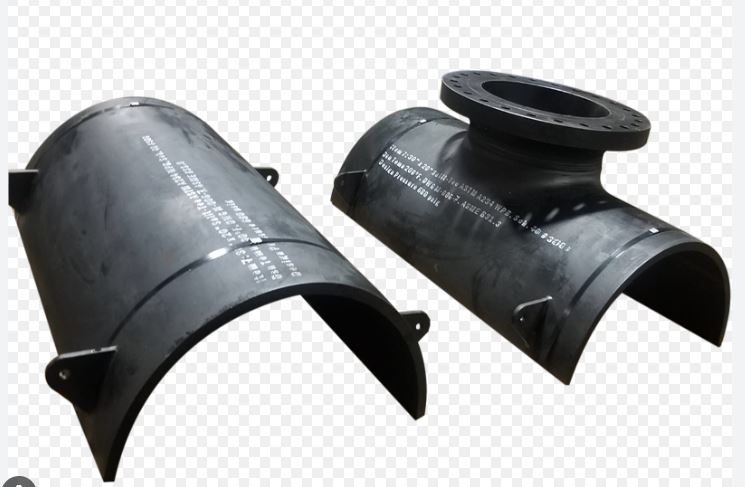

1. ¿Es de fabricación seccionada “split” (imágenes en la web) ‘
2. ¿Se puede decir que es mayormente afectada por su método de fabricación?
3. ¿Es mayormente afectado por su método de unión , soldadura transversal y circuferencial’
4. Otro factor que afecta este tipo de tee.
De antemano, muchas gracias por su tiempo.
-
14346
Tutor
Piping
Hola @juan-carlos-sacristan-garzon !
Bien visto! Te contesto a estas cuestiones:
1. La tee soldada no es una split. Es una tee donde el “branch” se ha fabricando soldándolo al cuerpo principal, la extruída se obtiene por proceso de extrusión. Te animo a ver la ASME B31J donde aparecen esquemas de todos los tipos de tee 😁
2. Sí, correcto. El método de fabricación afecta directamente al SIF y con ello a su resistencia.
3. El método de unión NO afecta para el cálculo del SIF de la tee. Lo único que afecta es su método de fabricación ya que el SIF categoriza esta propiedad intrínseca de la tee.
4. El tipo de material de la tubería sería otro aspecto clave, pero esto ya está especificado cuando definimos el tipo de línea.
Espero te sirva, Saludos!!
-
-
El debate ‘SIF Dentro de Plano y Fuera de Plano’ está cerrado a nuevas respuestas.
