Home Foros Software Industrial Autopipe Connect Simulación Soportes tramo de cañería

  • Miguel Ruiz

    Miembro
    6 de diciembre de 2022 a las 08:10
    3888
    Tutor
    Master

    ¡Hola @Martin89 !

    Te falta lo más importante! A qué temperatura está operando este sistema? Qué Schedule tiene la tubería? Esos datos son esenciales para saber cuánto se elongará la tubería en operación.

    Tras esto: Los pasos que yo seguiría para encarar el sistema son:

    1. Modelarlo por completo sin soportes.

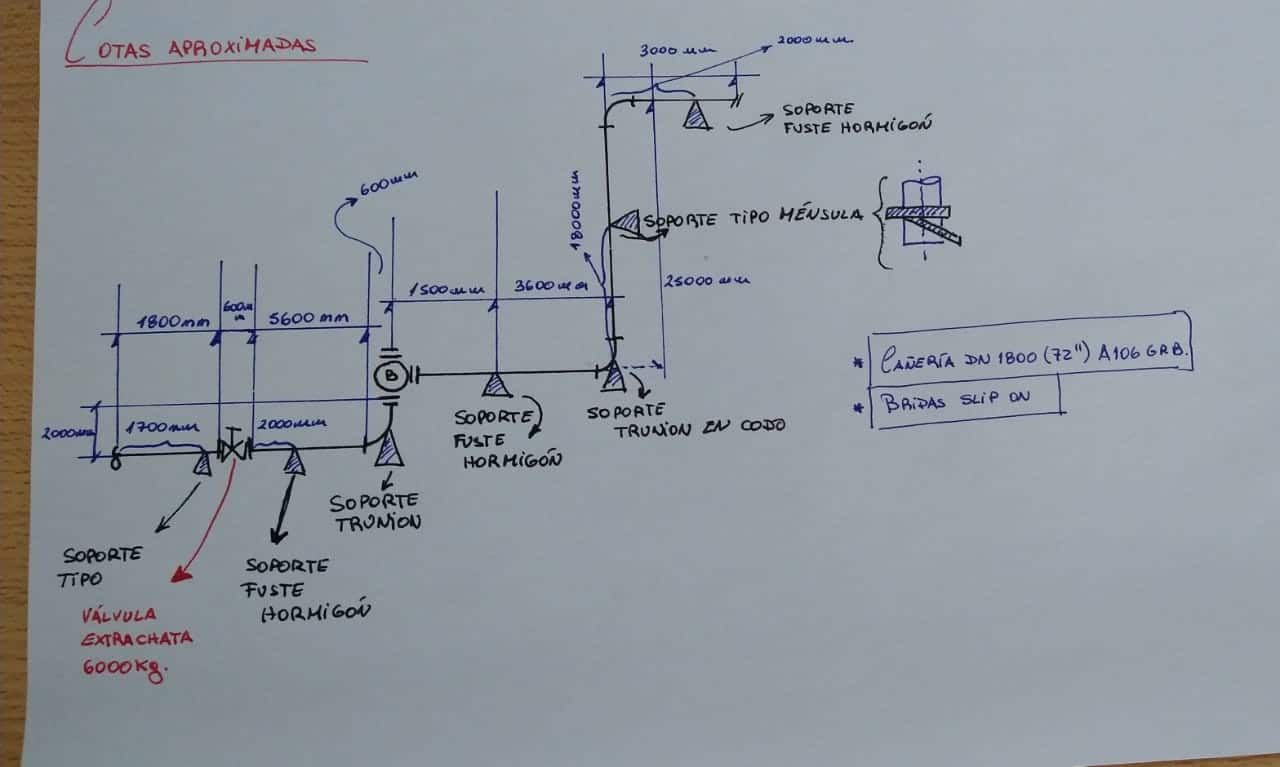

    2. Resolver el caso de gravedad para averiguar los puntos de soportado que dan lugar a tensiones mínimas. Puedes usar los soportes dibujados aunque los trunnions son soportes complicados, más aún en tuberías tan grandes. Comenzaría a trabajar sin ellos y ubicándolos solo en caso de ser necesarios.

    3. Resolver el resto de casos junto con la temperatura y mover soportes en consecuencia.

    Saludos!

  • Martín

    Miembro
    6 de diciembre de 2022 a las 10:32
    1425
    Graduado
    Intermedio

    Tenes razón Mariano!

    Perfecto, muchas gracias!

    En el caso del lugar donde se ubica la bomba debería tener algo en cuenta a la hora de simularlo? Muchas gracias.

    • Miguel Ruiz

      Miembro
      6 de diciembre de 2022 a las 10:47
      3888
      Tutor
      Master

      Hola @Martin89 ! (Me llamo Miguel jeje puedes etiquetarme como @miguelruizautopipe)

      Antes de continuar, recuerda tomar estos comentarios como consejos desde el punto de vista pedagógico ya que somos empresa de formación, no asesoría técnica, lo que te comente debes aplicarlo bajo tu propia responsabilidad 🙂

      Dicho esto, si la bomba también está dentro de nuestro campo de cálculo el sistema se vuelve mucho más complejo. Habrá que tener en cuenta 2 tramos principales

      El tramo 1 hasta brida de aspiración de la bomba y el tramo 2 de la brida de impulsión en adelante. Así podrás tener un idea de las cargas en las boquillas de la bomba.

      Supongo que la bomba estará en un rack y la tubería de aspiración llega por debajo, ¿es una bomba centrífuga vertical? Si puedes tener un 3D te ayudará mucho más en el modelado.

      También debes comentar con el departamento que vaya a diseñar la estructura de apoyo para saber los desplazamientos de su estructura una vez se apoye la bomba, esto quizá afecte a las cotas.

      Y, por supuesto, si vais a montar primero la tubería y luego colocar la bomba hay que comprobar si la bomba le introduce cargas adicionales a la tubería cuando se asiente en la estructura, o posibles vibraciones de la estructura que puedan transmitirse a la tubería.

      En el momento en que entra en juego un elemento mecánico apoyado en una estructura el sistema se vuelve mucho más complejo,

      Sólo tú te encargas de este estudio? 😮 Saludos!

  • Martín

    Miembro
    6 de diciembre de 2022 a las 14:48
    1425
    Graduado
    Intermedio

    Perdón Miguel, jaja.

    Es un estudio adicional que quiero hacer en una planta de tratamiento residual, pero veo que es bastante complejo.

    Con tus pautas tengo una buena referencia!

    Muchas gracias!!!!
