Home Foros Piping Industrial Válvulas. Tipología y Características Situación agujeros para tornillos en brida vàlvulas

  • Ramón Martínez

    Miembro
    11 de noviembre de 2022 a las 09:29
    3835
    Tutor
    Master

    ¡Hola @Alfred !

    Antes de todo, aclarar que la situación de los orificios para válvulas dependerán de la normativa de conexión del extremo bridado.

    Al ser elementos que deben conectarse con bridas de tuberías ya tabuladas (como la ASME B16.5) las válvulas no cuentan con su propia normativa de conexión, si no que se acogen a la de las tuberías para permitir la máxima compatibilidad.

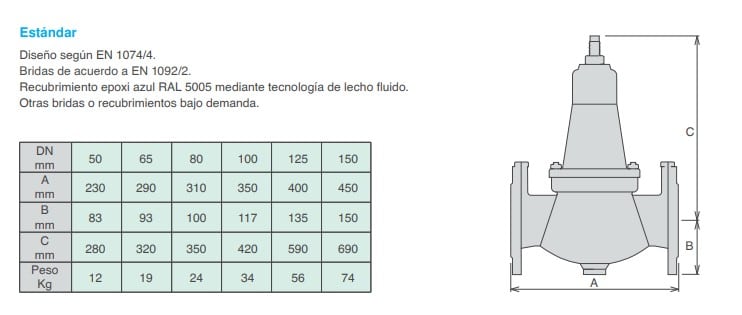

    Por ejemplo, podemos encontrar catálogos de válvulas donde se especifica que su conexión se realiza según ASME B16.5, normativa EN 1092 o cualquier otra normativa. (adjunto imagen 1)

    En el apartado “Finder” de la web hay multitud de catálogos de válvulas para que puedas verlo en detalle 🤓

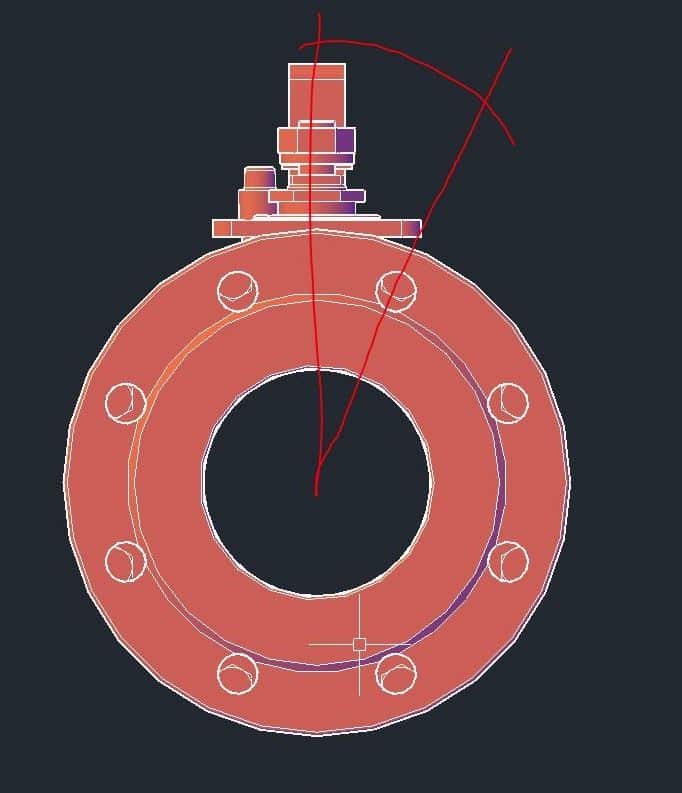

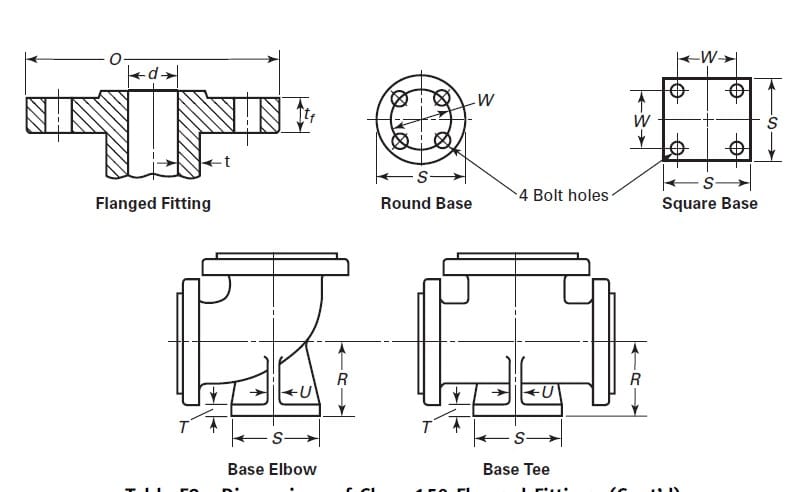

    En cuanto al ángulo, según normativa debe dejarse el “hueco” entre los dos tornillos superiores alineado con la vertical de la válvula justo como en tu foto y como en esta imagen que te adjunto de la ASME B16.5 para 4 agujeros (imagen 2). Para 8 y 12 el procedimiento es igual.

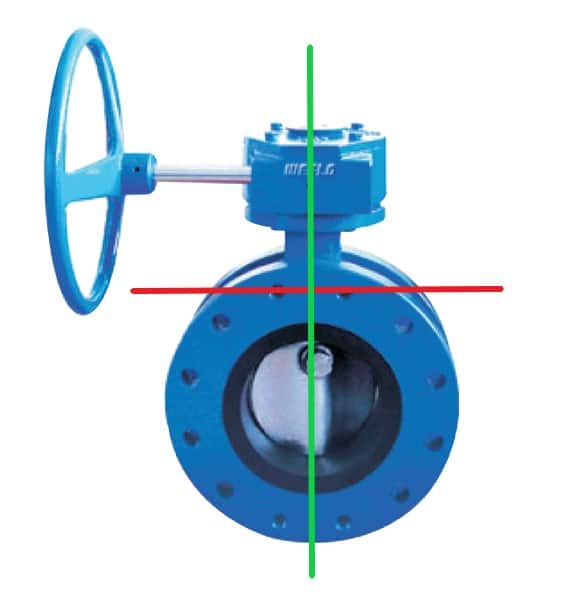

    Es decir, si trazamos una línea horizontal que una los centros de los dos agujeros más superiores, debe ser perpendicular al eje central de la brida. (imagen 3)

    Espero haberte ayudado!😁
