Home Foros Piping Industrial Tipos de Tensiones Producidas Soporteria rigida

Etiquetado:

  • Soporteria rigida

    Publicado por Eloy Trinidad Lopez el 22 de julio de 2024 a las 04:44

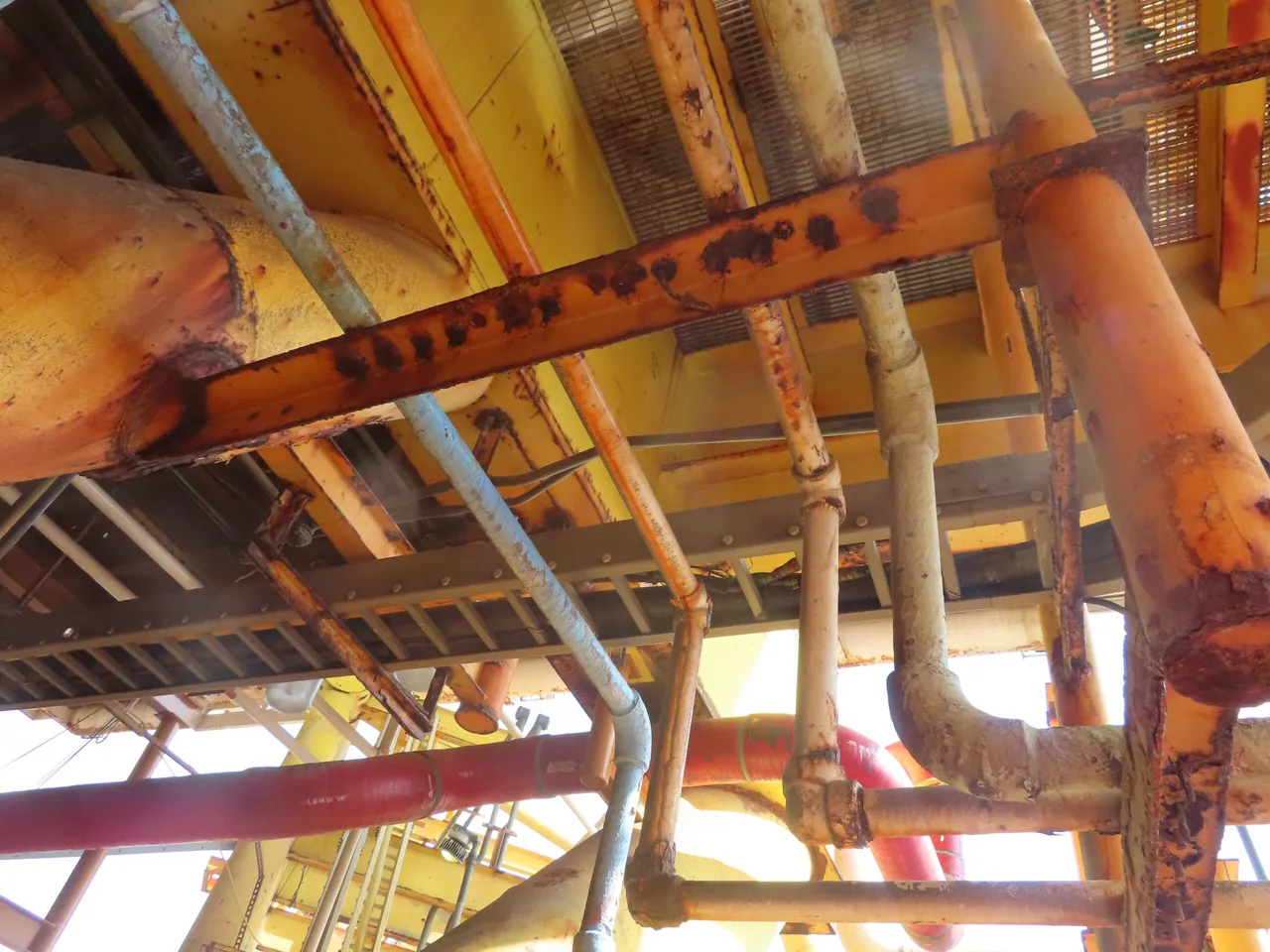

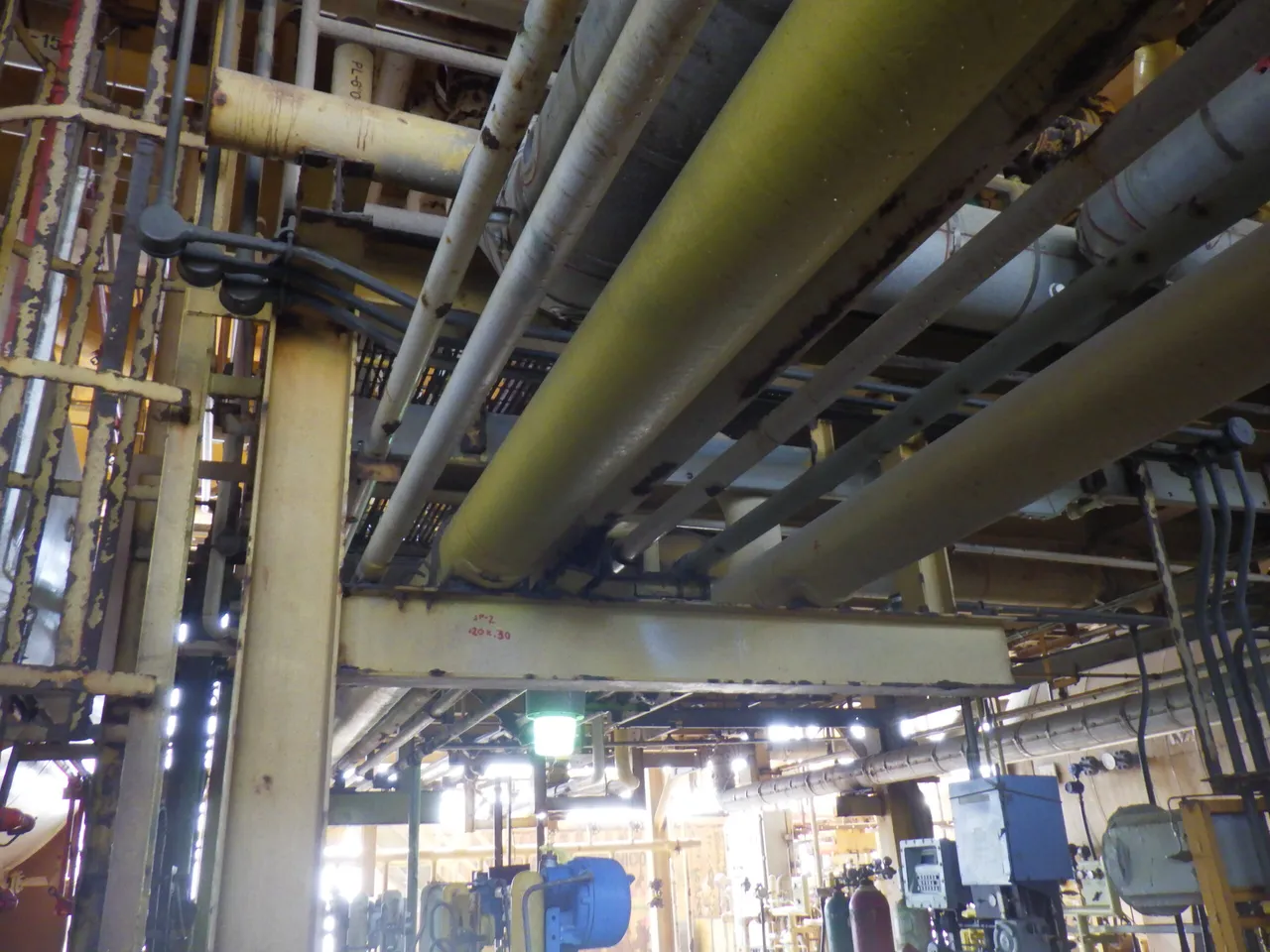

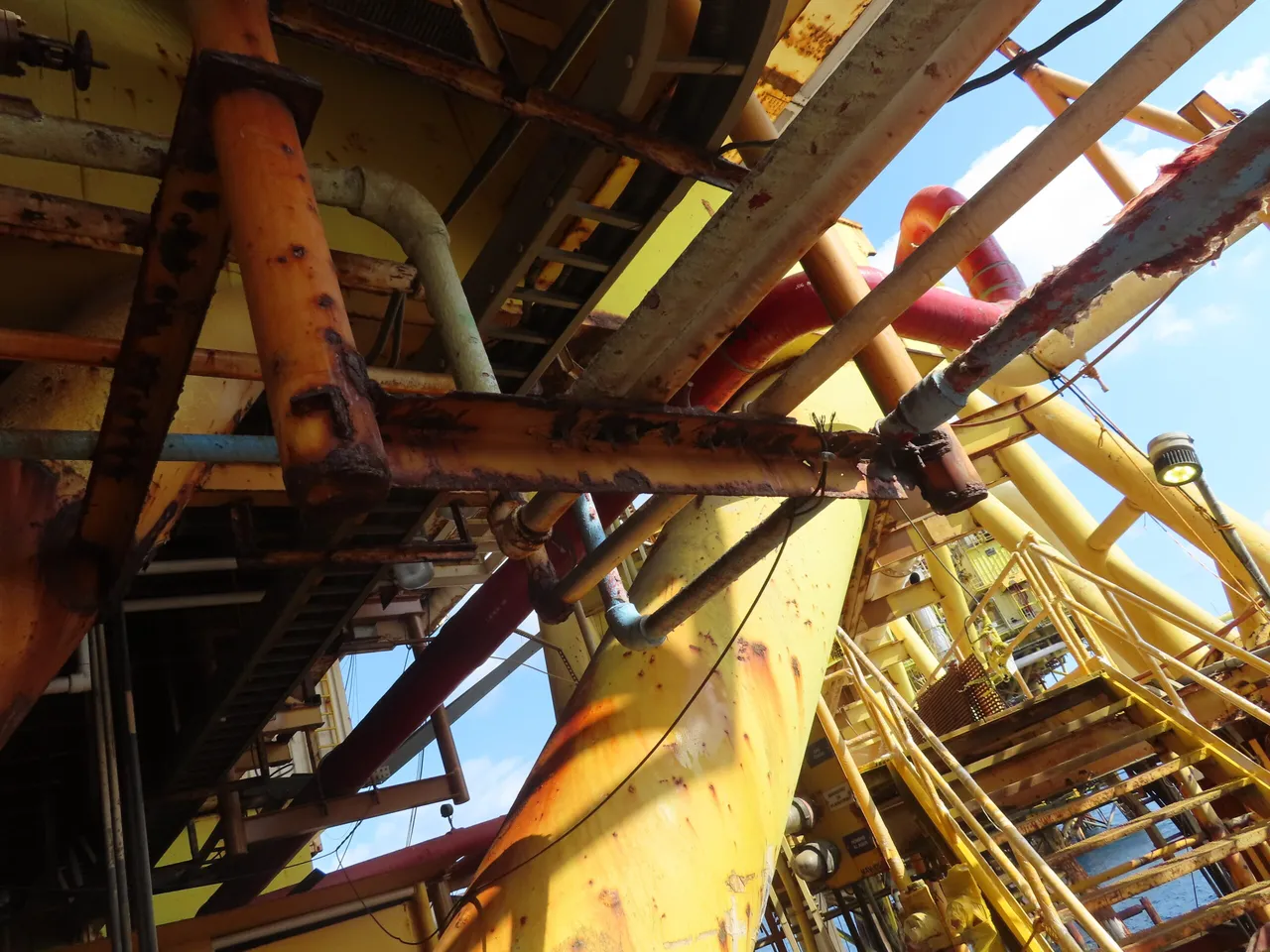

    la soporteria en las plataformas comunmente estan sobre conchas de sacrificio soldadas a las lineas de proceso. segun entiendo en la leccion de flexibilidad deben tener ciertos tolerancias de movimiento o expansion por los factores de temperatura, presion o vibracion. ¿A que se debe que esten de esta forma?

    Eloy Trinidad Lopez respondió hace 1 mes, 2 semanas 2 Miembros · 4 Respuestas
  • 4 Respuestas
  • Luis Ramos

    Miembro
    22 de julio de 2024 a las 10:28
    8779
    Tutor
    Master

    Hola @lopezarq ,

    Qué recuerdos! De qué plataforma son? Es increible el ambiente salino castigando los perfiles metálicos.

    Tienen esa forma para asemejarse a un perfil tipo cuna clásico. Así “recogen” a la tubería por el BOP y lo mantiene en su posición de forma que el movimiento sea prácticamente axial, es la mejor forma de soportar sobre perfilería.

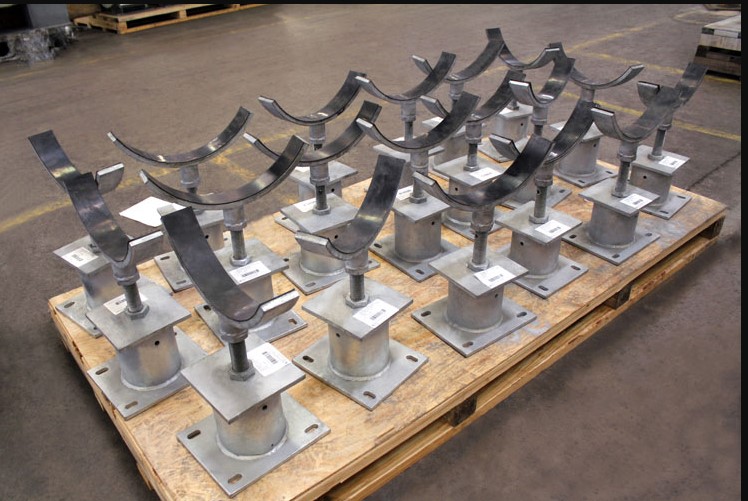

    Esto sería un tipo cuna clásico: https://pipingtech.com/wp-content/uploads/2017/07/pipe-saddles-covers-2.jpg

  • Eloy Trinidad Lopez

    Miembro
    22 de julio de 2024 a las 23:40
    530
    Alumno
    Iniciado

    Saludos Luis. es en l aplataforma AKAL-G, en la zona de cantarel, sonda de campeche mexico.

    Me llama mucho la atencion como comentaba que los soportes son rigidos soldados al perfil solo con media caña, tomando en cuenta la dilatacion y flexibilidad.

    gracias por tu respuesta.

    • Luis Ramos

      Miembro
      23 de julio de 2024 a las 08:59
      8779
      Tutor
      Master

      Hola @lopezarq !

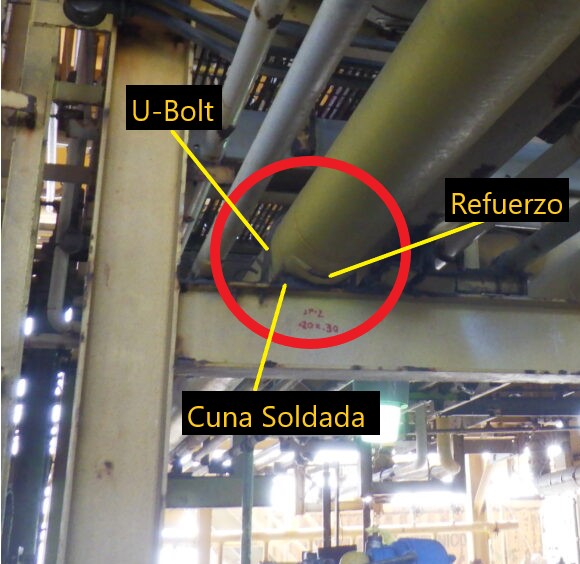

      Es una práctica habitual en soportes tipo vertical o tipo guía. La primera foto parece un tipo guía construido con una cuna y un U-bolt atornillado.

      Lo que se suele hacer es aplicar una capa de grafito o teflón en el soporte soldado para que la tubería pueda deslizar en dirección axial. Por eso cuenta con un refuerzo en la zona de contacto, para evitar desgaste.

      En espacios confinados como plantas offshore se intenta dirigir todas las expansiones a ciertos puntos donde no interfieran con otras líneas, por eso encontrarás este tipo de soportes a menudo.

      Una chulada pasar tiempo en una offshore! Y un desafío para los diseños de piping, vas a aprender un montón! 😁

      Saludos!

  • Eloy Trinidad Lopez

    Miembro
    21 de septiembre de 2024 a las 02:14
    530
    Alumno
    Iniciado

    Gracias por tu respuesta @luis-ramos
