    Buenas noches Jose.

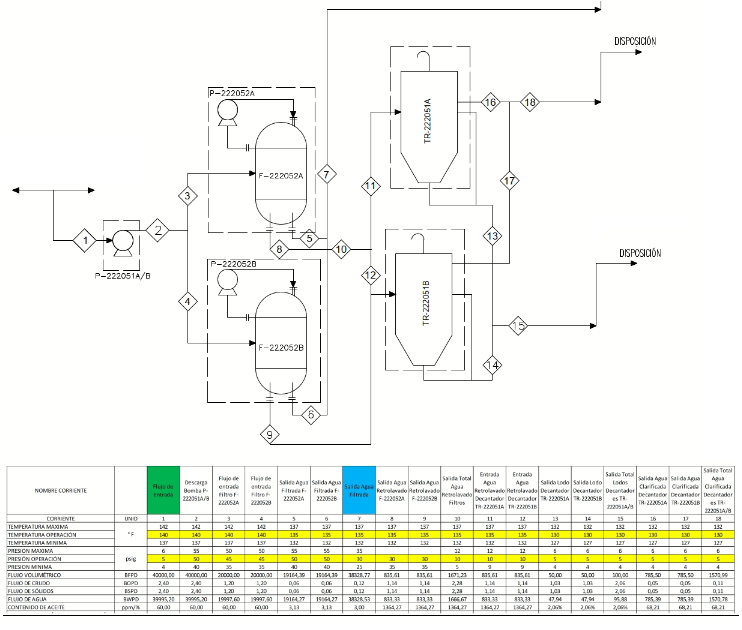

    Un PFD muestra basicamente los equipos principales y las corrientes de cada una de las lineas que componen el sistema. Te presento el siguiente ejemplo:

    En el PFD del ejemplo, se encuentra en total cuatro equipos estáticos y dos bombas centrifugas (Identificados con su respectivo TAG) la cual hace para de dos de los equipos mayores. Estos se interconectan con lineas de tubería las cuales contienen difente composición fisicoquímica dependiendo del proceso y disposición final al cliente. Así mismo, se encuentra el número de la linea (Rombo) que es donde encontramos en detalle el fluido sobre determinada linea. Esta tabla se le conoce como balance de masa.

    Finalmente, se puede observar cual es el limite de batería del nuestro proceso.

    Espero, esta información de ayude un poco mas adicional a la opinión de Ing @luis-ramos

    • Ronald Rubén Rubio ramos

      Miembro
      8 de junio de 2024 a las 14:16
      546
      Alumno
      Iniciado

      Disculpe a que se refiere con el limite de bateria del proceso??

      • Jeison Alejandro Molano Pinzon

        Miembro
        9 de junio de 2024 a las 22:09
        1039
        Alumno
        Iniciado

        Hola Ronald

        Me refiero a lo siguiente siguiendo el mismo ejemplo

        Muchas veces el cliente te dice necesito que las condiciones del proceso salgan con X características y a la entrada te entrego X características… Es decir, nos entregan una “caja negra” dónde al hacer ingeniería colocamos nuestros equipos, tuberías etc…. Cuando me refiero a “LIMITE DE BATERÍA” hago referencia a lo que diseñamos dentro de esa caja negra dadas unas condiciones del proceso dado un alcance inicial, ya que lo que esté por fuera de esas caja negra no hace parte de nuestro diseño…

        Espero me hayas entendido mejor colega

    • Luis Feiver Fonseca

      Miembro
      28 de junio de 2024 a las 16:23
      2779
      Alumno
      Intermedio

      Cordial saludo Jeison;

      Agradecemos el aporte,

      ing @luis-ramos en algún modulo o curso de formación industrial enseñan como realizar el balance de masas? o suministran alguna hoja de calculo iterativa para desarrollarlo.

      Saludos.

      • Luis Ramos

        Miembro
        1 de julio de 2024 a las 11:19
        8777
        Tutor
        Master

        Hola @luisfeiverfonseca ,

        Actualmente no disponemos de hojas de balances de masas para procesos ya que entra dentro de la disciplina del procesista, más que del profesional de piping.

        Saludos

  • Luis Ramos

    Miembro
    10 de junio de 2024 a las 08:49
    8777
    Tutor
    Master

    Hola @joseancheta !

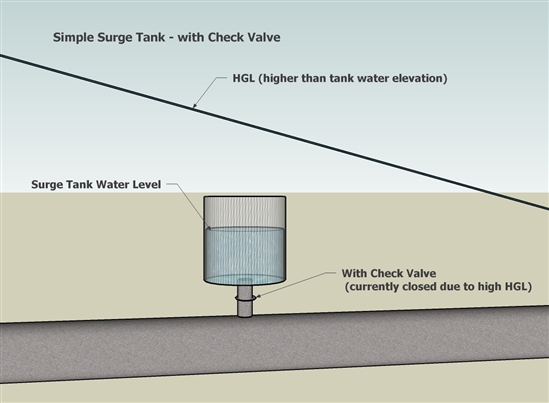

    Este tanque se comporta exactamente igual que el tanque de vejiga bi-direccional, la única diferencia es que cuenta con una válvula check que impide que el fluido retorne y llene el tanque de nuevo.

    Esto es útil cuando la HGL es mucho mayor que el nivel de tanque que deseamos y así evitar que el sistema siga llenando el tanque. Te paso una imagen que podrá serte de utilidad.

    Espero te resulte útil, Saludos! 🙂

  • Jose Ancheta

    Miembro
    15 de junio de 2024 a las 20:12
    709
    Graduado
    Iniciado

    Ok Ing luis Ramos, aclarado porque la imagen de la guía los tanques unidireccionales no estan cerrados en la parte superior y como están a niveles distintos la primera impresión es que los tanque mas bajos se desbordarían, ahora en la imagen que usted envió se ve que realmente son cerrados en la parte superior, gracias
