Tberia enterrada_consultas varias
¡Saludos a todos!
Estimido @luis-ramos el capitulo de tuberia enterrada me dejo con las siguientes dudas, es de gran ayuda que por favor me ayude a desperjarlas:
* ¿Si el sistema de tubería enterrada que se va a analizar está regido por el código ASME B31.4, es válido continuar el modelado en AutoPIPE utilizando la opción ASME B31.1, considerando que esta ofrece mayores capacidades para definir condiciones de suelo (como efectos sísmicos, cruces de vías y propagación de ondas)?.
* En el curso no visualice como se puede modelar curvas en frio dadas comunmente en ASME B31.4, en especial curvas combinadas (vertical-horizontal). Es posible que me pueda orientar como realizarlas y como se aplicaria la opción de suelo (Soil properties) , vertical u horizontal.
* En cuanto a cruces de cuerpo de agua, ¿como debe ser el procedimiento de las cargas que se deben asumir y en que parte de Autopipe las considera?.
* De manera general, se puede decir que un cambio de sentido en tuberia enterrada con una accesorio (codo o tee) se debe hacer una analisis exhaustivo la sistema)?.
de antemano, gracias por su tiempo y colaboración.
-
3 Respuestas
-
14251
Tutor
Piping
Hola @juan-carlos-sacristan-garzon !
Vamos con ello:
1. Si tu sistema se diseña con B31.4, porque así lo pide tu cliente. Ya asumimos los parámetros de diseño de suelo de la B31.4. La coexistencia de varias normativas es precisamente por eso, no siempre necesitaremos analizar con el detalle más preciso cada variable del sistema.Si tú como ingeniero decides eso, no hay normativa que entre en conflicto, sólo tienes que argumentarlo correctamente (que el terreno sea dificil, que no tengas un estudio geotécnico de calidad y quieras asegurar el cálculo, etc).

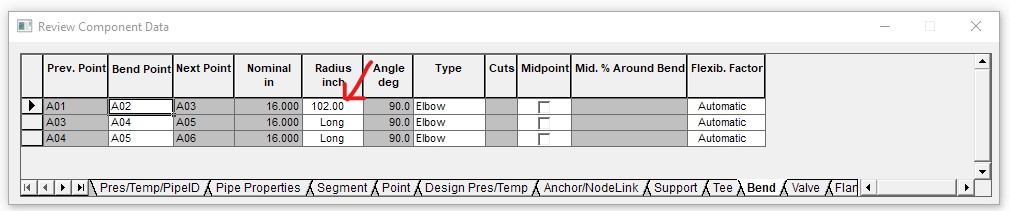

2. Esto no lo tenemos contemplado en el curso, pero puedes modelarla especificando el radio de curvatura en el codo manualmente en el Review Component data, así puedes construir el codo a medida. (Imagen)
3. Aquí te tienes que ir al apartado de tubería sumergida que verás más adelante, tendrás que considerar flotación, corrientes y presión incidente conforme sube el nivel del agua.
4. La normativa no lo menciona, pero como consejo personal, te recomiendo que sí. Son los puntos más críticos en tuberías enterradas. Muchos optan por restringirlos todos (con dados de hormigón/concreto) pero lo ideal es estudiar cada caso, no todos necesitan la restricción.
Saludos!
-
849
Alumno
Iniciado
Muchas gracias @luis-ramos por las respuestas, son de gran ayuda. Sin embargo, su respuesta me ha generado algunas más, de lo cual solcito de su acostumbrado apoyo para poder despejarlas:
2. Considerandose que las curvas en frio parte su fabricación de una tuberia doblada en taller, ey se puede considerar como un accesorio de cambi de sentido. ¿Estas curvas tienen SIF asociadados? y de ser afirmativo. ¿Donde puedo extrar los datos partiendo que es un proceso de taller o actividad de campo doblado de tubería?.

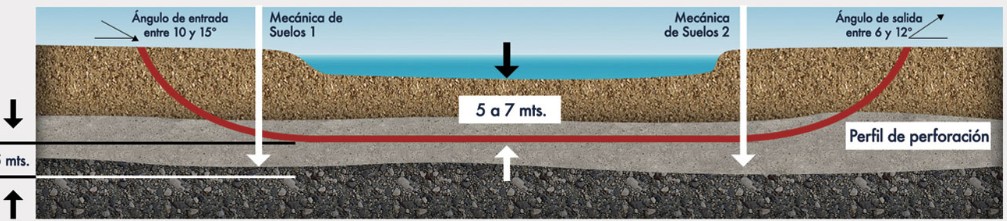

3. Si el cruce de cuerpo de agua (ver imagen), como se puede observar las propiedades del terreno, puede decirse mixta (agua y suelo). ¿En que parte de Autopipe puedo ingresar los “Soil propieties”?
De antemano, muchas gracias por su tiempo.
-
14251
Tutor
Piping
Hola @juan-carlos-sacristan-garzon !
Tienen SIF si se han fabricado acorde a la ASME B16.9. En la norma B31J puedes ver la fórmula de cálculo (es el primer codo que aparece) y aplicar el SIF como “User Sif” en Autopipe para introducirlo de forma manual.
Si estuvieran fabricados con otra norma. ASME no los contempla con SIF, asi que tendrías que cambiar el tipo de codo por “Pulled” para que Autopipe ignore los SIF.
En cuanto al tipo de suelo. Tienes que usar el mismo cuadro de soil properties, sólo ten en cuenta las propiedades que se han medido en el paso inferior y listo. No olvides considerar el peso del agua cuando rellenes el cuadro de “Effective unit weight above pipe”.
Saludos!
-
-
