  • Tema 13: Cálculo de Tensiones según Norma II

    Publicado por Luis Quispe Florez el 1 de marzo de 2021 a las 01:34

    Buen día Luis,

    Favor me ayuda con las siguientes preguntas:

    1. Pág. 8, para un mejor entendimiento de tuberías restringida y no restringida, por favor no comparte algunas fotos de ambos tipos.

    2. Pág. 8, comentario, es interesante ver como la norma B31.8 es menos conservadora que B31.3.

    Para ASME B31.3:

    · Generalmente el valor de tensión admisible (allowable) primaria es 2/3Sy ≤ 66.7% Sy

    · Tensiones ocasionales ≤ 1.33 Sh = 1.33 x 66.7% x Sy = 88.67% Sy

    Para ASME B31.8, Tubería Restringida:

    · Tensión admisible ≤ 0.9 Sy T = 90% Sy T

    · Tensión ocasional ≤ 100 % Sy T

    Sy = Esfuerzo de fluencia del material

    3. Pág. 9, en la tabla que significa “GRTP1”, “W1”, “Rest-Fun”, “Rest-Env”

    5. Pág. 23, 24 y 25, para las tensiones primarias y combinadas estoy entendiendo lo siguiente:

    · EN 13480, se limitan a valores menores o iguales a “fh”, “fc” (con sus factores) siendo sus equivalentes Sh y Sc (ASME) y estos últimos a su vez son aproximadamente el 66.67% Sy (2/3Sy).

    · ASME B31.8, las tensiones se limitan directamente al esfuerzo de fluencia (100% Sy) con algunos factores

    Con lo explicado estoy infiriendo que la norma ASME B31.8 es más conservadora que la EN 13480, ¿es correcto este razonamiento?

    6. Pág. 9, Norma BS 7159 & ISO 14692. ¿por favor nos ayuda con alguna bibliografía en español para ambas normas?

    Gracias

    Formación Industrial respondió hace 1 año, 12 meses 1 Miembro · 1 Respuesta
  • 1 Respuesta
  • Formación Industrial

    Administrador
    3 de marzo de 2021 a las 00:07

    Hola Luis!

    Te contesto a tus cuestiones planteadas!

    1. Pág. 8, para un mejor entendimiento de tuberías restringida y no restringida, por favor no comparte algunas fotos de ambos tipos.

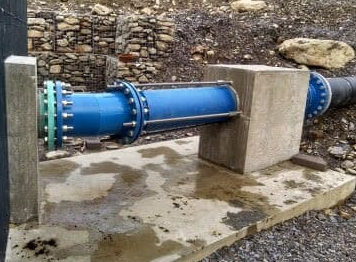

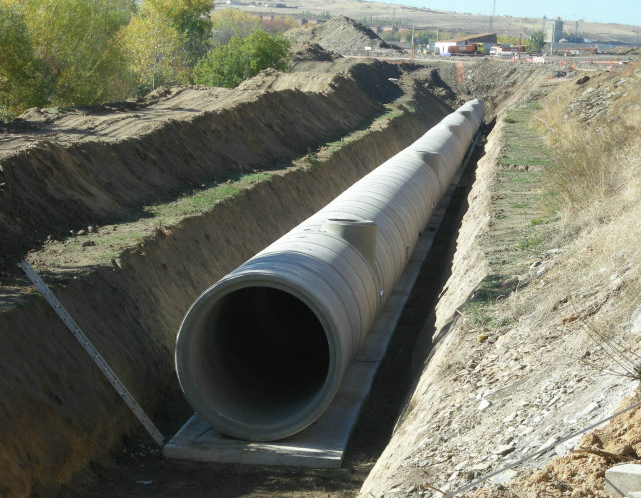

    Es sencillo Luis, una tubería restringida es aquella en la que, por ejemplo, hay dados de hormigón, te adjunto ambas fotos:

    2. Pág. 8, comentario, es interesante ver como la norma B31.8 es menos conservadora que B31.3.

    Para ASME B31.3:

    · Generalmente el valor de tensión admisible (allowable) primaria es 2/3Sy ≤ 66.7% Sy

    · Tensiones ocasionales ≤ 1.33 Sh = 1.33 x 66.7% x Sy = 88.67% Sy

    Para ASME B31.8, Tubería Restringida:

    · Tensión admisible ≤ 0.9 Sy T = 90% Sy T

    · Tensión ocasional ≤ 100 % Sy T

    Sy = Esfuerzo de fluencia del material

    Así es, Luis, muchas gracias por tu reflexión

    3. Pág. 9, en la tabla que significa “GRTP1”, “W1”, “Rest-Fun”, “Rest-Env”

    Son los casos combinatorios de software como Autopipe por ejemplo GRTP1 = Gravedad, temperatura y presión del caso 1.

    W1 sería sumado el viendo, por eso llega al límite de 1.00SyT

    Rest+Fun = Primaria más Funcionamiento

    Rest+Env= Primaria más ocasional…



    5. Pág. 23, 24 y 25, para las tensiones primarias y combinadas estoy entendiendo lo siguiente:

    · EN 13480, se limitan a valores menores o iguales a “fh”, “fc” (con sus factores) siendo sus equivalentes Sh y Sc (ASME) y estos últimos a su vez son aproximadamente el 66.67% Sy (2/3Sy).

    · ASME B31.8, las tensiones se limitan directamente al esfuerzo de fluencia (100% Sy) con algunos factores

    Con lo explicado estoy infiriendo que la norma ASME B31.8 es más conservadora que la EN 13480, ¿es correcto este razonamiento?

    Así es! Esta norma europea es realmente una adaptación de la ASME pero sus premisas son iguales, cambiando la nomenclatura, como bien has observado

    6. Pág. 9, Norma BS 7159 & ISO 14692. ¿por favor nos ayuda con alguna bibliografía en español para ambas normas?

    Según mi experiencia tengo entendido que no es posible encontrar esta norma en español, tan sólo en inglés. Desconozco si existe alguna traducción no oficial



    Espero haberte ayudado Luis!

    Como siempre, muchas gracias por utilizar el foro!

    Saludos!
