Home Foros Piping Industrial Dimensionamiento / Diseño de Tuberías Tema 3: Anexo. Ejemplo de calculo de derivaciones.

  • Tema 3: Anexo. Ejemplo de calculo de derivaciones.

    Publicado por crmec el 17 de febrero de 2021 a las 06:36

    Buen día Luis, recibe un grato saludo de mi parte.

    En esta ocasión quisiera hacer una serie de preguntas que, a medida que voy entendiendo el ejemplo te preguntaré ciertas cosas que no entienda, por ejemplo:

    1.- El cálculo que haces de L4, d1 y d2, que significa ?

    El d1 por que lo divides entre sen90? y al d2 le restas -0,1 a cada espesor nominal al igual que el d1?

    2.- De donde viene el 0,707 que divides al espesor minimo calculado?

    3.- Y disculpa la molestia, por que multiplicas el espesor nominal por 0,875? es un calculo constante cuando me dan el espesor nominal?

    Formación Industrial respondió hace 2 años, 4 meses 1 Miembro · 8 Respuestas
  • 8 Respuestas
  • apgarcia

    Miembro
    18 de febrero de 2021 a las 14:47
    6
    Alumno
    Iniciado

    Buenas Carlos,

    Yo también estoy viendo este ejercicio ahora mismo y tampoco tengo ni idea de donde salen los números.

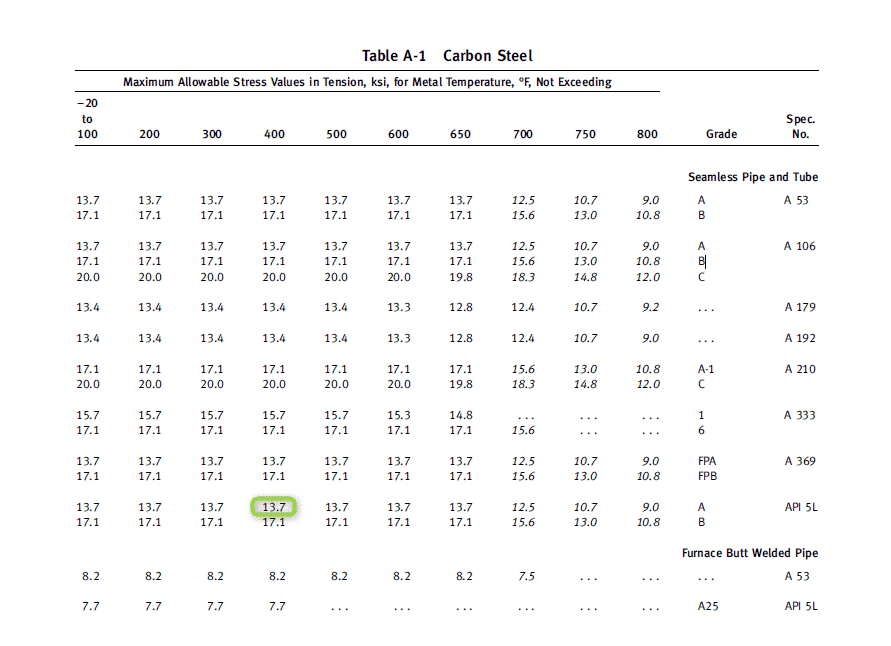

    Para empezar en la tabla yo he visto que la tensión máxima S debería ser 13,7 ksi.

    El valor de la eficiencia tampoco sé bien de que tabla del temario corresponde. Podría sacarse de la teoría de la tabla 102.4.3 pero tampoco sé si es correcto.

    Y luego tampoco entiendo porque se calculan los espesores cuando en el dibujo ya viene especificados.

    A ver si Luis o algún compañero puede poner algo de claridad aquí



    • Formación Industrial

      Administrador
      19 de febrero de 2021 a las 10:34
      7158
      Coordinación
      Master

      Buenos días Carlos y Antonio!

      Nos os preocupéis, este anexo lo subimos hace pocas semanas a petición de un alumno que ya había calculado algunas derivaciones en su desempeño profesional. Ya sabéis que nuestro curso es activo y siempre estamos ampliando contenido, actualizando normativas e incluyendo nuevos vídeos para adaptarnos a vuestras peticiones,

      Al tener cierto nivel este alumno no lo subimos de una forma tan desglosada como el resto de ejercicios y algunos conceptos están un poco difusos,

      Vamos a modificar este anexo para que incluya todas las fórmulas requeridas para el cálculo claramente detalladas y un vídeo explicativo de su resolución que lo acompañe para que quede resuelto de forma clara, ¡Seguro que así queda todo claro!

      La semana próxima lo tendréis, os avisaré por este hilo también para que estéis al tanto 😉

      Saludos!!

      • crmec

        Miembro
        25 de febrero de 2021 a las 04:25
        8
        Alumno
        Iniciado

        Saludos Luis, estoy a la espera de la resolución del problema, aun no logro entenderlo. Nos estas avisando 😀 Gracias. Igual continuare con el tema 4.Saludos Luis, estoy a la espera de la resolución del problema, aun no logro entenderlo. Nos estas avisando 😀 Gracias. Igual continuare con el tema 4.

  • apgarcia

    Miembro
    19 de febrero de 2021 a las 12:02
    6
    Alumno
    Iniciado

    Buenas Carlos,

    Ayer estuve mirando con detenimiento el ejercicio y al hacerlo por mi cuenta pude entender muchas cosas, creo que puedo responder a alguna de tus preguntas.

    L4, d1 y d2 vienen dados en la figura, aunque también se pueden calcular a partir de otras dimensiones como viene ahí.

    • Para d1 tenemos: d1 = Dob – 2*(Tb – c)/sin(beta) ; El 0,1 que se le resta creo que se debe a la corrosión (c) y se divide por sin(beta) debido al ángulo de la tubería ramal con respecto a la principal, en nuestro caso al ser perpendiculares es 1. Se divide debido a que aumenta el área cuando la tubería se dobla (sin(beta)<=1 entonces 1/sin(beta) >= 1).

      El cálculo de d2 a mi entender no es correcto pues la figura ya te lo indica y ni logro entenderlo.

    • El cálculo que aparece ahí dividiendo el espesor mínimo por 0.707 tampoco tiene mucho sentido para mí. De todas formas, el valor es el que se utiliza para calcular el área de la soldadura de filete, pero también viene dado por la imagen por lo que no veo porque es necesario.
    • Los valores nominales se multiplican por 0.875 para obtener el valor mínimo del espesor nominal. Al valor nominal se le resta un valor del 12.5% debido a las tolerancias. O lo que es lo mismo, calcular el 87,5% del valor nominal, esto es, 0.875*Tx

      Espero poder haberte ayudado

  • apgarcia

    Miembro
    19 de febrero de 2021 a las 12:14
    6
    Alumno
    Iniciado

    Tras mirar el ejercicio y continuar al siguiente, dejando de lado algunos cálculos misteriosos, sólo me queda la siguiente duda:

    ¿De dónde salen los valores de tensión máxima del material S para cada ejercicio? Especialmente en el segundo, que menciona la tabla A-1 pero esa es sólo para aceros. He mirando en la tabla A-7 (Aluminios) de la norma B31.1 pero tampoco encuentro el valor.

    Dejo la duda ahí por si alguien sabe algo o Luis por si lo puedes incluir en el vídeo.

    ¡Muchas gracias! Y un saludo a todos.

    • crmec

      Miembro
      19 de febrero de 2021 a las 14:05
      8
      Alumno
      Iniciado

      Hola Antonio!!, como estas?

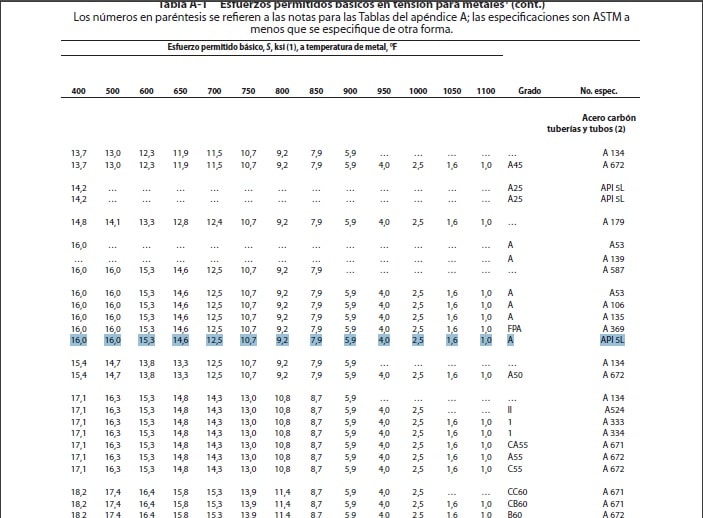

      Agradecido por tus respuestas, aunque yo también pensaba lo mismo de las tablas, sobre el valor de tensión máxima S=13,7 KSI pues detalladamente logré cifrar de donde sale el 16 KSI, y viene de la tabla de Acero pero para la norma B31.3 que es la de hidrocarburos y derivados, como el ejercicio te dice que es aceite al principio pues me guie por esa norma.

      Con respecto a los otros datos, pues estaré analizando lo que me comentaste y a la espera de Luis para ver detalladamente como se soluciona, espero haberte apoyado en algo Antonio.

      • apgarcia

        Miembro
        20 de febrero de 2021 a las 12:03
        6
        Alumno
        Iniciado

        Muchas gracias Carlos, ni se me pasó por la cabeza. Muy astuto.

        Si ves que cualquier cosa que te he comentado no es correcta dímelo por favor.

        Recibe un cordial saludo.

  • Formación Industrial

    Administrador
    25 de febrero de 2021 a las 12:09
    7158
    Coordinación
    Master

    Hola a todos!!

    Ya tenéis colgada la resolución y el Anexo modificado, Si lo veis en baja resolución es porque tenéis que dejar que cargue ya que lo acabamos de subir,

    Cualquier consulta comentádmela sobre la marcha,

    Espero que despeje vuestras dudas!

    Saludos!!
