Home Foros Piping Industrial Dimensionamiento / Diseño de Tuberías Tema 3. Ejemplo 1 cálculo de Derivaciones

  • Formación Industrial

    Administrador
    13 de marzo de 2021 a las 10:17

    Hola Victor!

    Lo habitual es comprar tuberías con designación ASTM; en éste caso, la especificación SA-530 indica una tolerancia para tuberías de nueva fabricación de ± 12,5 %.

    Saludos!

    • Msc. Ing. Victor Hugo Zapata Hidalgo

      Miembro
      13 de marzo de 2021 a las 19:38

      Hola Luis,

      Es un 12,5% con respecto al espesor de la tuberia de cual de los 2 diametros de acuerdo al ejercicio seria de 4″ o de 8″ ? puedes desarrollar ese cálculo.

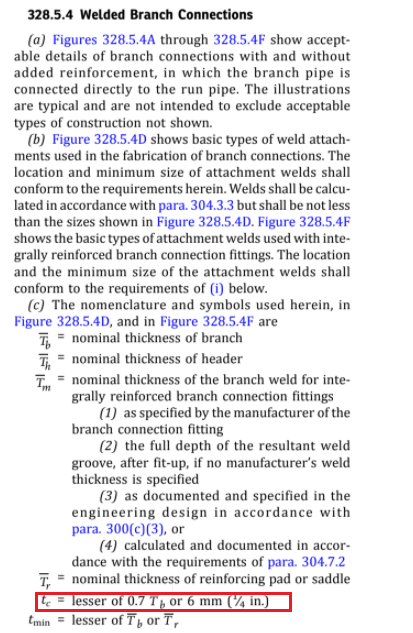

      De igual forma tambien queria consultar con respecto a la formulas que empleas para el cálculo de la garganta teórica el subindice Tr y Tc que vendria hacer?, justo encontre las formulas en la norma en caso tengan la misma duda mis demás compañeros.



      • Formación Industrial

        Administrador
        14 de marzo de 2021 a las 09:14

        Hola Victor! Muchas gracias por utilizar el foro,

        La tolerancia de fabricación es un 12,5% del espesor mínimo teórico calculado (en el tema 3, página 17 hay un ejemplo de este sobreespesor para ASME B31.1). Es el factor 0,875 que multiplica a ambos espesores al inicio de la resolución del ejercicio.

        En cuanto al espesor de garganta teórica, como bien has indicado en tu imagen adjunta, es el mínimo entre 0,7*(Tb(sin sobreespesores)) y 6mm ( 1/4 de pulgada) .-> En nuestro caso sería 0,166

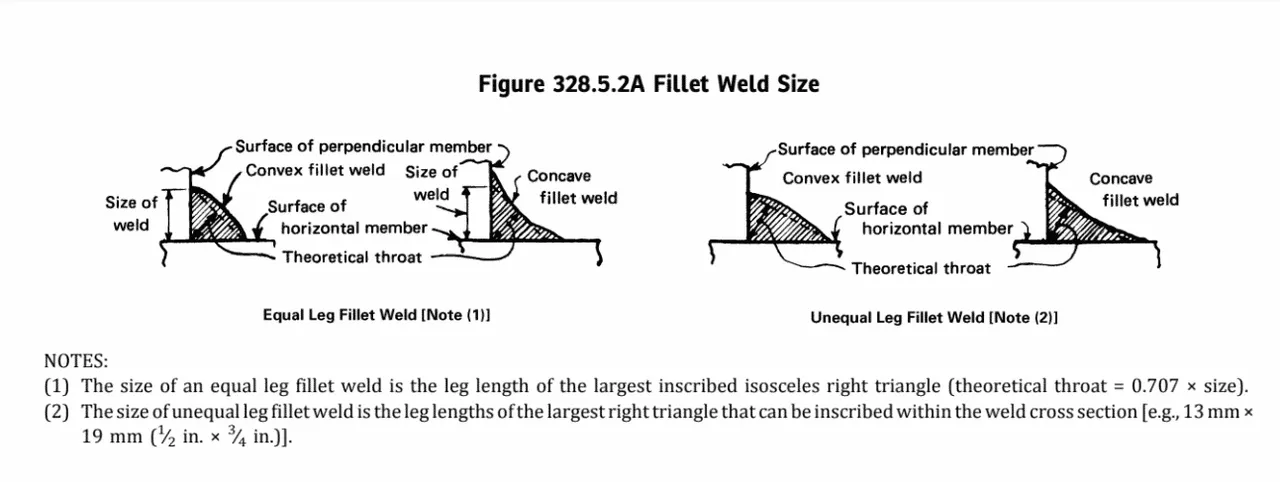

        La dimensión mínima de la cara de soldadura a filete (size), como se ve en la figura 328.5.2A, resulta de despejar garganta teórica=0.707 x size

        Muy buen trabajo de investigación Victor! Me parece genial que inspeccionéis las Normas en profundidad y preguntéis vuestras cuestiones,

        Espero haberte ayudado!!

        Saludos!

        • Luis Carlos Martínez

          Miembro
          21 de junio de 2021 a las 22:18

          Estimado Luis

          Saludos esperando que te encuentres bien, tengo tambien una duda ya que estoy revisando el calculo de derivaciones, respecto a lo que tu dices aca en este parrafo “En cuanto al espesor de garganta teórica, como bien has indicado en tu imagen adjunta, es el mínimo entre 0,7*(Tb(sin sobreespesores)) y 6mm ( 1/4 de pulgada) .-> En nuestro caso sería 0,166” revisando el primer ejercicio de derivaciones cuando vamos a calcular el tc el espesor que utilizas es con sobreespesores, entonces para que me aclares esta primera duda.

          La siguiente es que en el segundo ejercicio no entiendo no entiendo el primer calculo que se hace de la garganta de la soldadura porque tc=0.250/0.707=0.354, entiendo que el 0.707 es un valor normado con respecto al espesor mas delgado de los elementos a unir, pero no entiendo el “0.250” que sale como numero del cociente, para que me puedes explicar mejor por favor. Gracias.

          Saludos cordiales.

          Atte. Luis Carlos Martinez

          • Formación Industrial

            Administrador
            28 de junio de 2021 a las 21:19

            Hola Luis Carlos!

            Respondiendo a tu primera consulta, realmente quería decir a que lo aplicamos sobre Tb sin corregir con sobreespesores, es decir, tomando un valor de 0,237 en nuestro ejercicio.

            Para la segunda pregunta hay que tener en cuenta que la garganta teórica = tamaño* 0,707.

            Y teniendo en cuenta que tc (garganta teórica) será el menor entre 0,7*b y 0,25in y en nuestro ejercicio Tb = 0,5 (como puede verse un poco más adelante en el mismo ejercicio) el menor valor de los dos que debemos coger es 0,25 in.

            Quedando por tanto tamaño = 0,25/0,707 = 0,354

            Espero haberte ayudado Luis Carlos! Si sigues teniendo dudas escríbeme y las comentamos,

            Saludos!
