Toolplallet
Hola! Estoy creando una toolpallet para mi organización con los elementos propios que utilizamos.. de momento todo bien, pero he llegado a un punto que cuando creo un tipo nuevo y le doy a la opción de editar bloque (para guardarlo con otro nombre e introducirlo posteriormente en el nuevo elemento) se me cierra el programa de repente y me da error. Entiendo que tengo algún archivo corrupto (puede ser projSymbolStyle?). El tema es.. hay alguna forma de salvarlo y no perder el trabajo que he realizado? Me gastaría trasladar toda la toolpallet a un proyecto nuevo y empezar de cero el P&ID pero sin perder todo el trabajo de la toolpallet, ya que llevo bastantes horas.
Si quieres, te puedo enviar el archivo por privado por si lo quieres revisar.Luego también tengo la duda de las capas. No entiendo el concepto, ya que si creo una capa nueva (como si fuese autocad normal) con la intención de, por ejemplo, asociar esa capa a las bombas, luego en el spec editor no me sale. Sin embargo he creado una capa a modo de prueba en el projSymbolStyle y si me sale. Entiendo que ese no es el proceso, ya que es demasiado engorroso, pero… cual seria la forma correcta?
Gracias
-
10 Respuestas
-
1446
Tutor
Diseño 3D
Buenas,
Vamos por partes que son dos preguntas juntas. Con respecto a lo que comentas
Luego también tengo la duda de las capas. No entiendo el concepto, ya que si creo una capa nueva (como si fuese autocad normal) con la intención de, por ejemplo, asociar esa capa a las bombas, luego en el spec editor no me sale. Sin embargo he creado una capa a modo de prueba en el projSymbolStyle y si me sale. Entiendo que ese no es el proceso, ya que es demasiado engorroso, pero… cual seria la forma correcta?
No entiendo lo del spec editor. ¿Por qué querrías que la capa salga en el spec editor? ¿Me podrías mostrar eso? Lo normal es crearlas como en el Autocad de manera que después en el navisworks tengas dichas capas a la hora de visualizar, y por comodidad en el Plant para ver los elementos y poder ocultar a voluntad. El spec editor se emplea para los catálogos y especificaciones, pero no le veo ahora la relación con respecto al tema de capas.
-
233
Alumno
Iniciado
Buenos días, Nico. Gracias por tu rápida respuesta. Para que veas mejor lo que me pasa, te adjunto un video en el que lo verás claramente. Por una parte, cuando creo un PI&D a modo de prueba, lo guardo y lo cierro, y al volver a abrirlo, las válvulas que había creado con anterioridad en la toolpallet me las inserta en la linea, pero como que los puntos de inserción no los identifica bien la linea atraviesa la valvula en vez de quedar espacio en blanco. Como puedes ver, si creo una línea nueva me lo hace de forma correcta. Se te ocurre qué puedo estar haciendo mal?
El otro gran problema que tengo es que a la hora de hacer un nuevo símbolo propio (solo me pasa ahora, ya que he creado más de 50 y no he tenido este problema). Como ves me da error fatal y se me cierra. Tengo la impresión de que el projSymbolStyle está dañado?. Voy a probar a hacer la migración de la toolpallet y crear un proyecto nuevo e insertarla. De todas formas la duda que tenía respecto a la toolpallet quizás sea más de concepto. Te pongo en situación. Yo estoy creando la toolpallet para mi organización y la idea es cuando esté acabada, enviársela a los distintos usuarios para trabajar todos con la misma. Entiendo que ha de hacerse con el proceso que me has comentado y que tiene el video adjunto.
Voy a ponerme a hacer la migración de la toolpallet a un proyecto nuevo y hacer el mismo proceso y te comento si se me cierra de nuevo el plant o no.
Un saludo y gracias
-
233
Alumno
Iniciado
ACTUALIZACIÓN.
Como me estaba volviendo loco y no detectaba el problema.. he cortado por lo sano. He exportado todas las toolpallets como se muestra en el video que me mandaste, y tambien he copiado la carpeta entera de toolpallet (la que estba usando) a modo de copia de seguridad. También he exportado el proyecto en el que tenia todo lo creado en la toolpallet como Plantilla.
Acto seguido he desinstalado el programa y lo he vuelto a instalar.
He creado un proyecto nuevo y he puesto la ruta de la plantilla que habia guardado.

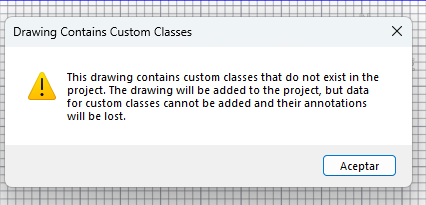

He vuelto a cargar (como en el video) las toolpallets que habia creado anteriormente.EL tema ahora es… en la toolpallet me salen todos los simbolos que habia creado con anterioridad, pero a la hora de tratar de insertarlos en la lineal, no me inserta nada. Entiendo que no encuentra los bloques de cad de que yo habia diseñado?
Adjunto captura.
Como vuelvo a relacionarlos para que me aparezcan y no perder todo el trabajo hecho?Gracias de antemano
-
233
Alumno
Iniciado
Actualización II:
MADRE MÍA!
La verdad… para los que no somos unos gurús de Autocad, este programa es sumamente complejo, sobre todo al ppio el hacerse un esquema mental de como están relacionadas las librerias y todo…
El caso, he dado con el error y lo dejo por aquí por si a alguien le sirve, ya que me ha llevado muuuuuuuuchas horas encontrarlo y razonar el por qué.
Era lo que intuía pero no sabía el por qué. En el archivo projSymbolStyle había un bloque con un texto SHX que daba error y algunos mas sin nombre (parte del proceso de aprendizaje). La solución: borrar el boque con _purge y de paso purgar el resto de elementos… y cargarme el texto ese.
Dicho eso, también me he fijado que los simbolos que trae plant 3d por defecto en norma ISO, muchos están mal, otros no coinciden.. como se explica eso? como puede ser que pagando por este software tenga mal las librerias? Algunos coinciden y otros no… vamos, un poco desastre esa parte.Sigo todavia con el problema de que en las lineas existentes al insertar una valvula, pro ejemplo me atraviesa la valvula en vez de coger los puntos de inserción. SI vuelvo a dibujar la linea, se acopla perfectamente. Sabes por qué puede ser?
saludos
-
1446
Tutor
Diseño 3D
Buenas!
A ver que vas juntando muchas cosas y al final se arma lio. Si te aparece los símbolos pero no te funcionan puede ser porque al crear proyecto nuevo se han perdido las configuraciones del anterior. Si creaste clases y le asignaste el símbolo, eso se perdió en el nuevo proyecto. Para eso, al crear uno nuevo debiste decirle que copie la configuración XML en el nuevo proyecto en base al viejo original.
Te paso un enlace donde explican eso pero la imagen es la que demuestra como se traspasa esa información, al margen además de pegar las paletas.
-
1446
Tutor
Diseño 3D

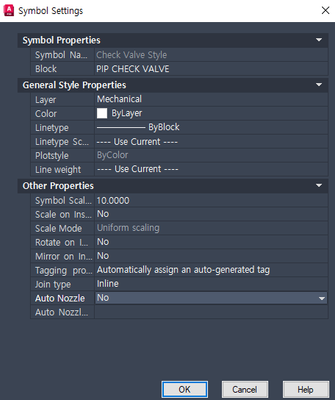

Respecto al tema válvulas, no se como están creadas. Quizás falta algo en su configuración. Si se creó un símbolo nuevo, ¿podría ser incorrecta la configuración del símbolo? El tipo de unión (join type) en la configuración del símbolo debe ser en “línea” (inline) por ejemplo…. Estarán bien los puntos de unión?
-
-
-
-
-
1446
Tutor
Diseño 3D
Con respecto a las paletas que comentas. Puede ser un problema del programa y no del proyecto. Sea como sea, esto es aplicable a cuando tengas una nueva versión de Plant 3D y debas mover tus paletas a esa nueva versión.
Hay un mensaje en el foro de ayuda de Autodesk que lo explica paso a paso.
https://www.autodesk.com/support/technical/article/caas/sfdcarticles/sfdcarticles/Migration-of-AutoCAD-P-ID-tool-palettes-between-different-versions.html#:~:text=Export/Import%20XTP%20files,this%20for%20all%20imported%20palettes.
Además tiene un video que también comenta al respecto. Échale un vistazo a ver si te queda claro.
https://knowledge.autodesk.com/community/screencast/7ca5cbd1-181b-4985-9f17-efc586885c45
Saludos!
-
1446
Tutor
Diseño 3D
En su momento, a algún compañero le paso algo similar y en el foro se comentó al respecto.
https://formacion-industrial.com/foros/debate/eliminacion-de-secciones-en-la-tool-palette/
-
233
Alumno
Iniciado
Genial, muchas gracias. Poco a poco voy resolviendo.
Por cierto.. en el data manager me aparecen dos depositos K-? que no encuentro por ningun lado en mi workspace. Aprovecho para preguntar. Hay alguna forma de eliminarlos desde el data manager? es que no soy capaz de encontrarlos dentro del dibujo. Hay alguna forma de hacer un zoom extensivo o algo asi para localizarlos? Es que no se si cambie la escala al ppio de todo cuando aun no tenia este dominio del programa (jajaja) y ahora ya he completado el P&ID y me siguen saliendo los dichosos tanques…
Un saludo y gracias
-
1446
Tutor
Diseño 3D
Buenas! Pueden haber quedado guardados pero, ¿te has fijado si por alguna razón están en una capa oculta? ¿O en algún otro fichero hay un equipo con dicho tag? Esta el comando en ingles “purge” para limpiar bloques y capas que no se usan. En español era limpiar creo. Si no hay problema, te diría que si me puedes compartir el proyecto puedo echar un vistazo a ver si los localizo y te comento donde se encuentran. Un saludo
-
-
