Traceado
Hola! Respecto al traceado, en el material se menciona “Los elementos que componen el traceado también son necesarios de reflejar en el isométrico, para tener una comprensión global de todos los elementos de la línea.” Como normalmente se indica el traceado en el isometrico? Con una linea paralela a la de la tubería? o solo indicandolo en el cuadro de descripciones? Saludos!
-
7 Respuestas
-
3854
Tutor
Master
Buenos días @msosa ,
Por convenio el traceado se representa con una línea discontinua paralela a la línea principal, con esta representación se suele añadir otra hoja adicional al isométrico con un Bill of Material específico del traceado donde se representan ccintas, kit de potencia, terminales, etc.

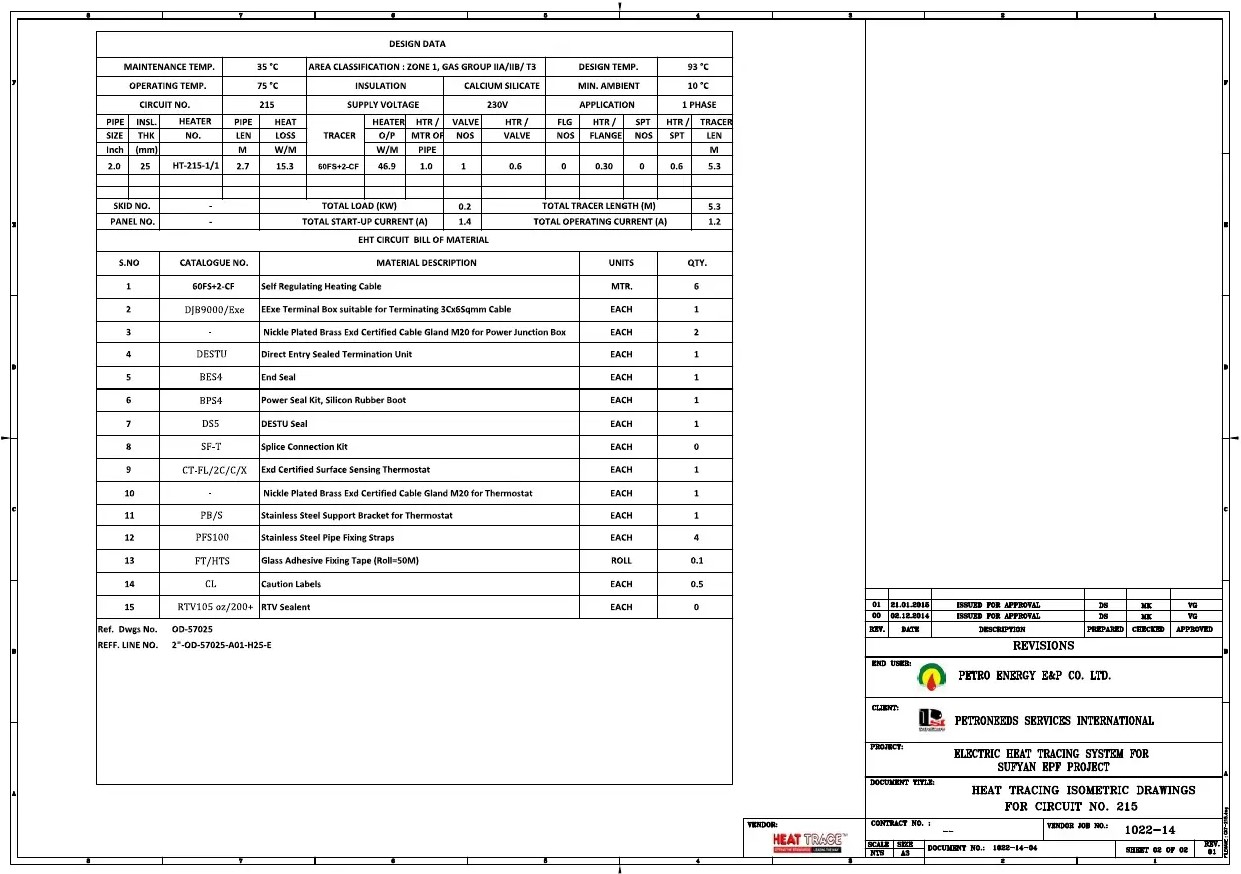

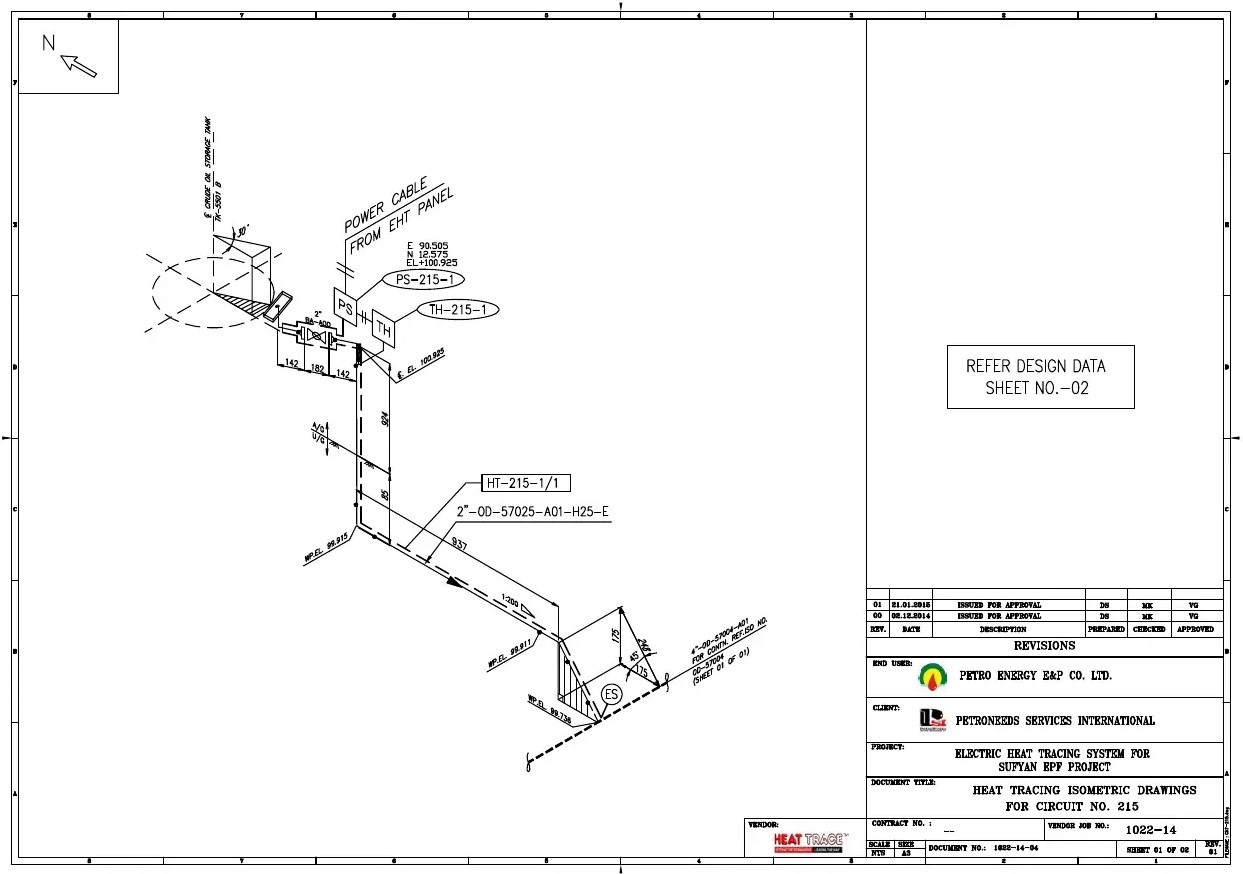

Te adjunto un par de imágenes tanto del isométrico como del BOM que lo acompañaría,
Espero te sirvan 😁
-
1841
Alumno
Intermedio
Genial, gracias por la respuesta! Saludos
-
3521
Graduado
Master
Cordial saludo Mario,

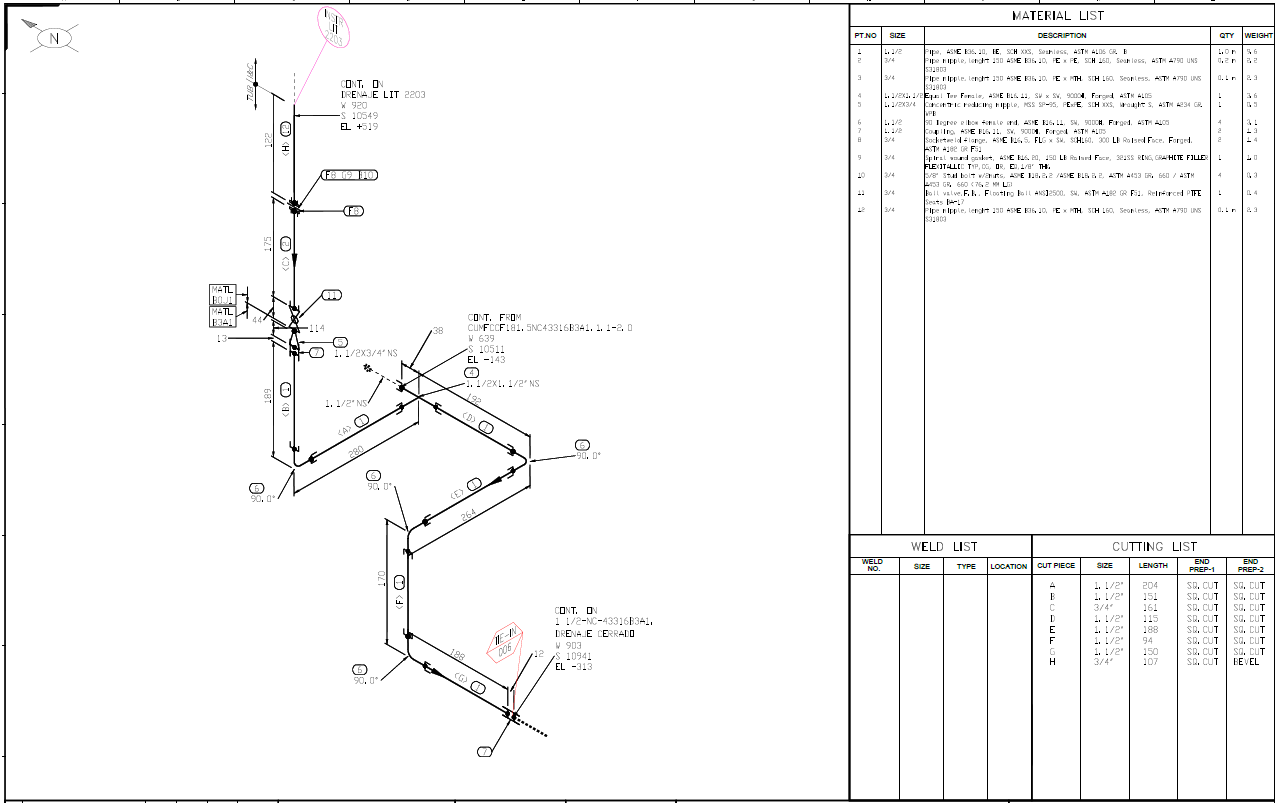

Creo que eso depende de como se este manejando, con respecto a la documentación en la mayoría de empresas que he trabajado realizan el isométrico y al lado derecho generan el listado de materiales, junto con el listado de corte de niples y tubería. Con el fin de tener toda la información en el plano isométrico. Creo que por practicidad es mejor manejarlo de esta forma y facilita la revisión de materiales con respecto al isométrico.
Espero haber aportado en algo.
Slds.
-
1535
Graduado
Intermedio
Buenas tardes,
Consulta, cuando la tubería lleva un tipo de aislamiento ya sea por el proceso o por protección contra las personas. Como se identifica en un plano de isometría?
-
3521
Graduado
Master
Cordial saludo Jeison,

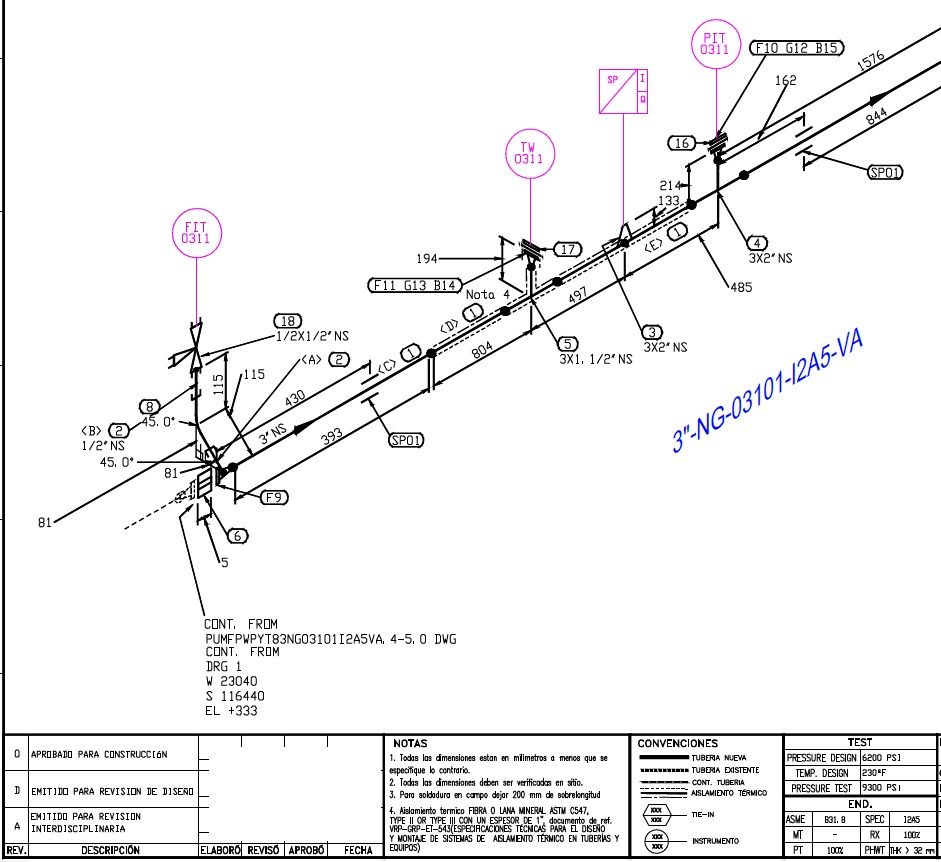

Eso depende de las convenciones con las que cuente su empresa. Envio un ejemplo en una imagen donde aparece las convenciones en el plano para el este caso aislamiento termico, y en las notas se define especificamente el tipo del aislamiento.
-
320
Alumno
Iniciado
Hola Ingeniero Luis.
Realizando un aporte al foro; en un proyecto el proceso requeria aislamiento por Protección personal, en ese caso, el tag de las lineas incluía al final una conveción que decia P-0,3″; pero como usted lo indica depende de la empresa. En ese caso que expongo, nos remitíamos al piping class para ver la taxonomía de los tag, y alli se explicaba que P= Protección personal y el 0,3″ de espesor, ademas de indicar cuál era el material.
-
-
-
-
1535
Graduado
Intermedio
Muchas gracias Ingeniero Luis Feiver
