  • Publicado por jalbuquerque el 4 de abril de 2021 a las 03:25

    Buen día estimado instructor

    Tengo una duda con respecto al schedule de las bridas, ¿Cuándo en el material de estudio se indicar el schedule en bridas tipo “WN” significa que el espesor del cuello debe ser del mismo espesor que la tubería a soldarse?.

    Y también en la bridas tipo SW según lo que entiendo en el material de estudio para definir completamente este tipo de brida debemos especificar el schedule, ¿ significa que el espesor de la corona de contacto con la tubería debe ser del mismo espesor que la tubería a soldar?

    Gracias por su respuesta.

    Ramón Martínez respondió hace 1 año, 10 meses 5 Miembros · 5 Respuestas
  • 5 Respuestas
  • Formación Industrial

    Administrador
    4 de abril de 2021 a las 12:17
    7136
    Coordinación
    Master

    Hola Jefferson!

    Hay un pequeño error de concepto en este post. Las bridas se clasifican según su rating o libraje. El término schedule se destina a los tubos a los que van unidas.

    En una brida WN, de rating #300 por ejemplo, es necesario que el espesor final del cuello (la útima zona, que será la que soldemos a la tubería) tenga el mismo espesor que el tubo a soldar (por eso debemos indicar el schedule del tubo). Ten en cuenta que, por lógica, es necesario evitar cualquier tipo de “escalón” en la circulación del flujo, por lo que esto debe ser así.

    En el caso de las bridas SW, pasa exactamente lo mismo. Tenemos que indicar el rating de la brida y el schedule del tubo para que el saliente donde apoya el tubo quede completamente a ras con la pared de la tubería y así evitar cualquier tipo de “escalón” en el flujo.

    Este es el motivo por el que además del rating, debemos indicar el schedule del tubo en el que la brida será instalada.

    Espero haberte ayudado Jefferson! Muchas gracias por utilizar el foro!

    Saludos!!

    • Msc. Ing. Victor Hugo Zapata Hidalgo

      Miembro
      7 de mayo de 2021 a las 18:48
      329
      Alumno
      Iniciado

      Hola Luis,

      De acuerdo a tu respuesta seria bueno modificar en los documentos en donde se indica que la selección de la brida se realiza con el SCH , ya que esto aplica para la tuberia.

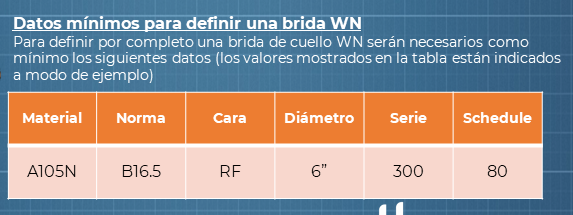

      Envio imagen donde se hace referencia.

      De igual forma si he tenido la experiencia en casos donde por ejem de acuerdo al piping class de la planta me indicaba la selección de una brida # 150 con tuberia SCH 40 se deberia aplicar una soldadura a tope tipo transición esto de acuerdo a la B31.3

      Saludos cordiales

      Victor zapata Hidalgo

      • Formación Industrial

        Administrador
        11 de mayo de 2021 a las 19:04
        7136
        Coordinación
        Master

        Hola Victor!

        Quizás me he explicado a medias en mi respuesta a Jefferson. Quería especificar que no sólo se debe especificar el schedule si no también su rating o libraje.

        Realmente el schedule es importante para, como le comentaba a Jefferson, evitar cualquier “escalón” en el punto de unión de la brida con la tubería. Lo ideal es que aparezcan todos los elementos que muestras en tu imagen

        Muchas gracias por tu aporte Victor! Seguro que ahora todo ha quedado mucho mas claro,

        Saludos!

  • hamaya

    Miembro
    26 de noviembre de 2022 a las 10:55
    225
    Graduado
    Iniciado

    Hola @luis-ramos . ¿Se puede dar el caso en el que el espesor de la tubería y de la brida no coincidan? ¿qué se hace en ese caso?.

    Gracias.

    Saludos.

    • Ramón Martínez

      Miembro
      28 de noviembre de 2022 a las 10:41
      3835
      Tutor
      Master

      Buenos días @hamaya ,

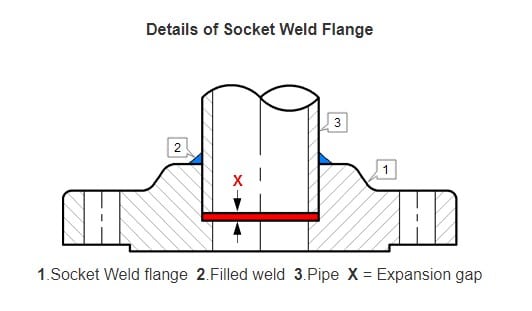

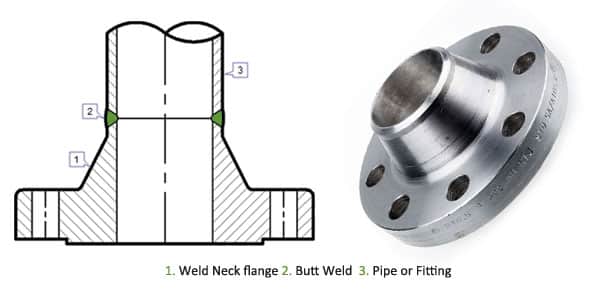

      Lo requerido por diseño es tener el mismo espesor de “hub” de brida que de tubería para que no haya restricciones en el fujo. (adjunto imágenes esquemáticas)

      Tal como comentaban mis compañeros en este post, esta configuración prevé cualquier tipo de perturbación del flujo y además reduce la erosión.

      Ten en cuenta que si tuviéramos un escalón de unión como consecuencia de un espesor del cuello de brida diferente al de la tubería se erosionaría rápidamente con el paso del fluido y conduciría a perturbaciones en el flujo.

      Si se diera el caso de tener espesores dissimilares deberíamos elegir otro fitting acorde al espesor interno de la tubería.

      Saludos!
