    ¡Hola @andersonguipe !

    Las válvulas raíz de instrumentos o root valves son pequeñas válvulas (generalmente de aguja) que se colocan para evitar que los instrumentos se dañen en un escenario de sobrepresión que puede afectar al instrumento.

    Suelen tener este aspecto (imagen 1)

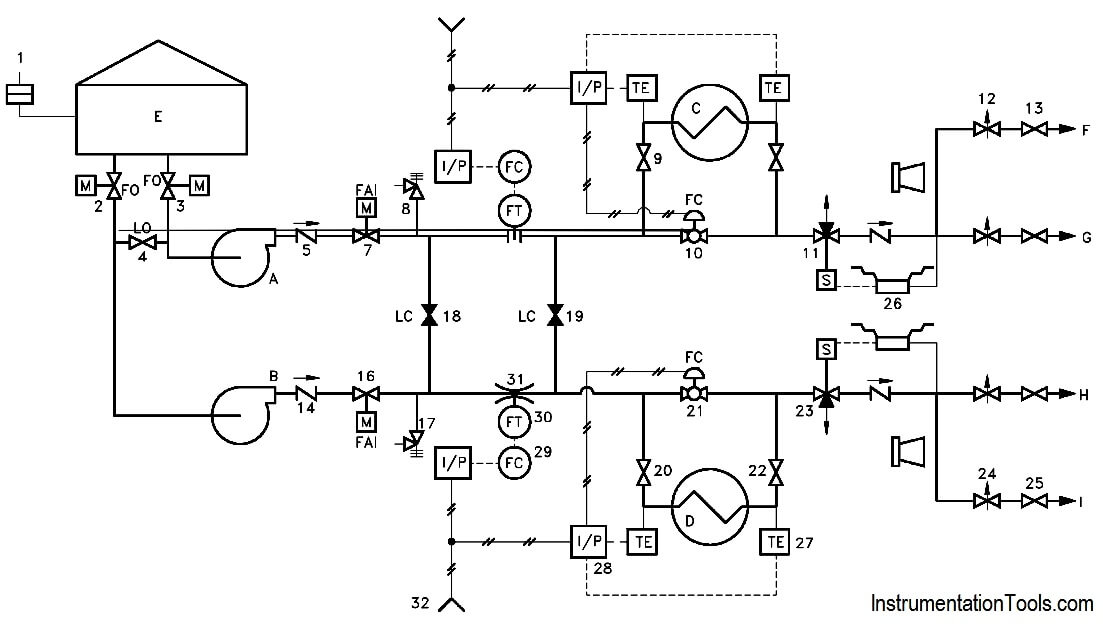

    Generalmente no se incluyen en los P&ID, aunque su no inclusión no es obligatoria y algunas ingenierías las incluyen. De forma común se representa directamente el instrumento con su indicador (TE, FT, FC, TC…) y línea recta conectada directamente en la línea, sin la válvula raíz. (imagen 2)

  • Anderson Guipe

    Miembro
    29 de julio de 2022 a las 09:09
    640
    Alumno
    Iniciado

    Hola Luis, muchas gracias por contestar.

    • Luis Ramos

      Miembro
      29 de julio de 2022 a las 09:16
      13553
      Tutor
      Piping

      No hay de que @andersonguipe ! Pregúntanos siempre que lo necesites 🤓

    • Alfredo Casabona Tostado

      Miembro
      17 de octubre de 2022 a las 14:22
      670
      Graduado
      Iniciado

      Yo trabajo en una ingeniería más enfocada a quimica/farma yu no al oil&gas , en nuestros p&id si las colocamos y les damos tag, así no se nos olvidan😀, a no ser que vengan junto con el instrumento que entonces si se dibujan pero no les damos tag.

      Saludos.
