Válvulas con punto inferior para drenaje
Buenas, compañeros

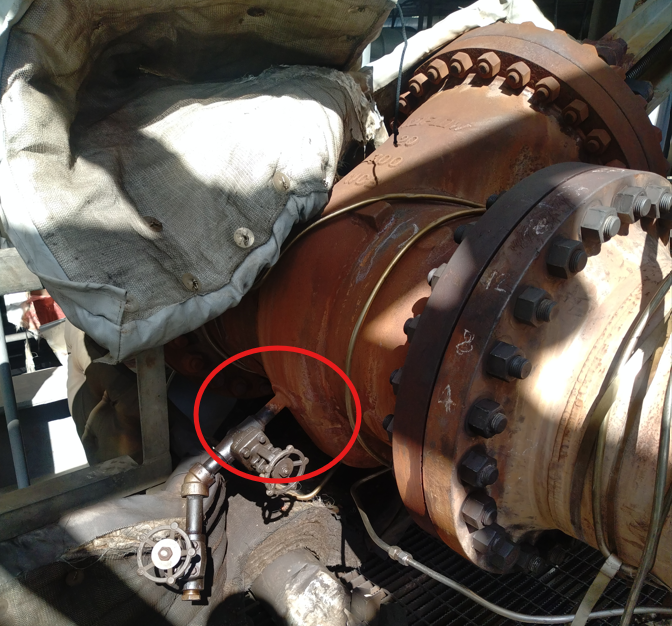

Alguno de ustedes sabe como hacer esa conexión de drenaje en la válvula o si de casualidad tiene un catalogo del programa o de un proveedor. (ver foto)
Quedo atento a sus respuestas.
-
3 Respuestas
-
1470
Tutor
Diseño 3D
Buenos días @Jtorresr

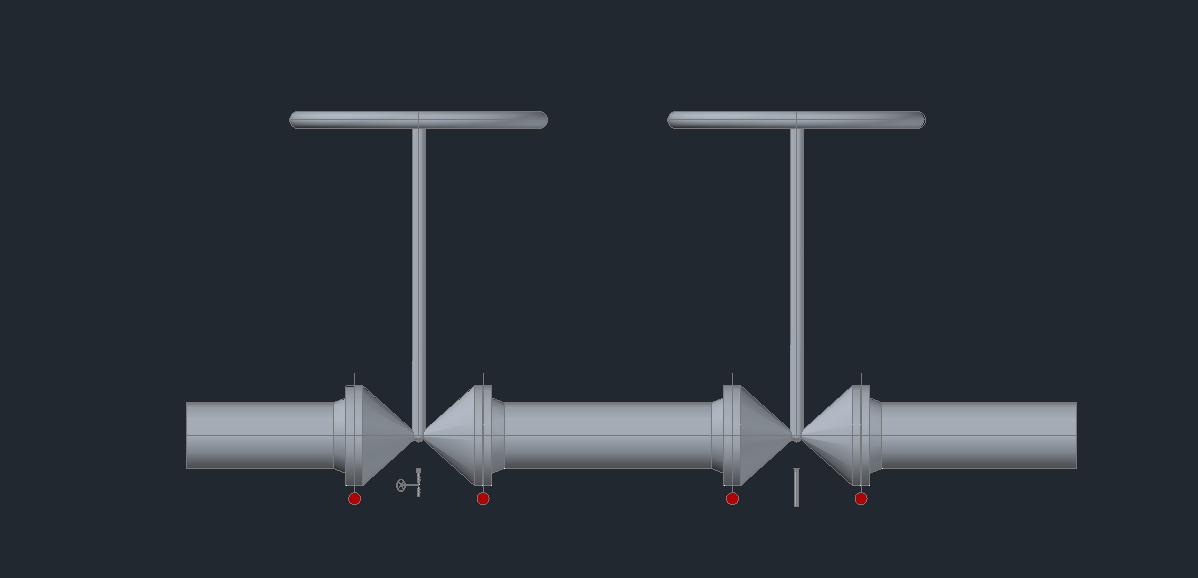

Estuve probando y en Plant te deja hacer el picaje en la válvula como si se tratara de una cañería. Cuando pones en un tubo de diam. 200mm por ejemplo, y sales lateralmente con una de 25mm, te da esa opción plant de hacer el picaje de manera normal (sin emplear accesorios como tees, weldolets etc). Del mismo modo se puede en la válvula.
Te subo un video explicándolo, dura 30dias el enlace para bajarlo.
https://www.swisstransfer.com/d/508c41b8-5219-45ae-8cdd-9736c55448b4
Es más fácil que andar poniendo captura tras captura de pantalla en este caso.
Si puedes crear las válvulas que tengan ya un puerto creado para ello… eso seria mejor. Pero es mucho mas trabajo previo. Depende como vayan a hacer la union o si es algo habitual en el proyecto/empresa.
Saludos!
-
679
Graduado
Iniciado
Muchas gracias, Nicolás
Fue muy util su explicación, pero para efectos del proyecto me toco customizar la válvula.
-
679
Graduado
Iniciado
Buenas

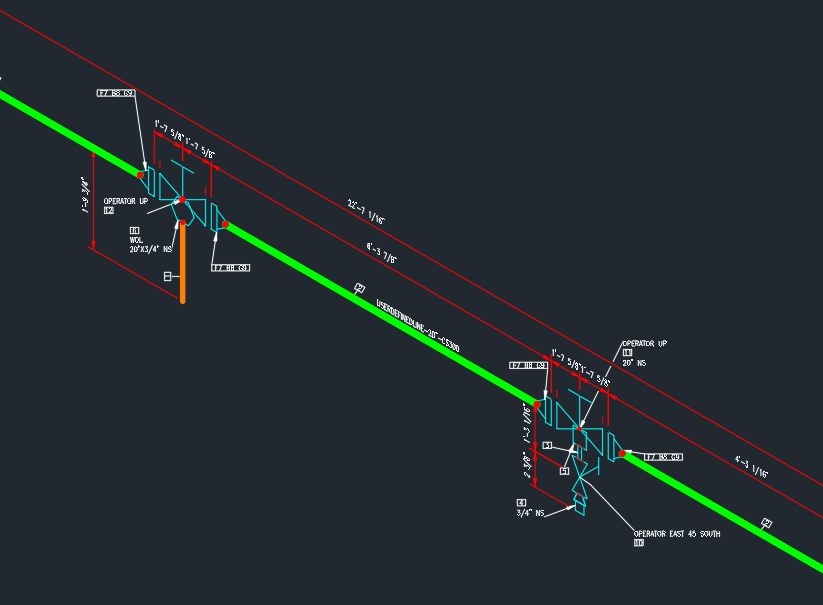

Realice la practica siguiendo las directrices que indicabas en el video y revisando con los accesorios Olet y Half coupling y si permite colocarlos directo con la base inferior de la válvula y ademas me permite también colocar el refuerzo pad.
Espero sea de mucha ayuda esta retroalimentación para los miembros del foro.
-
