Vinculación de equipos y cañerías
@ndfernandez Hola, esperando que este todo bien

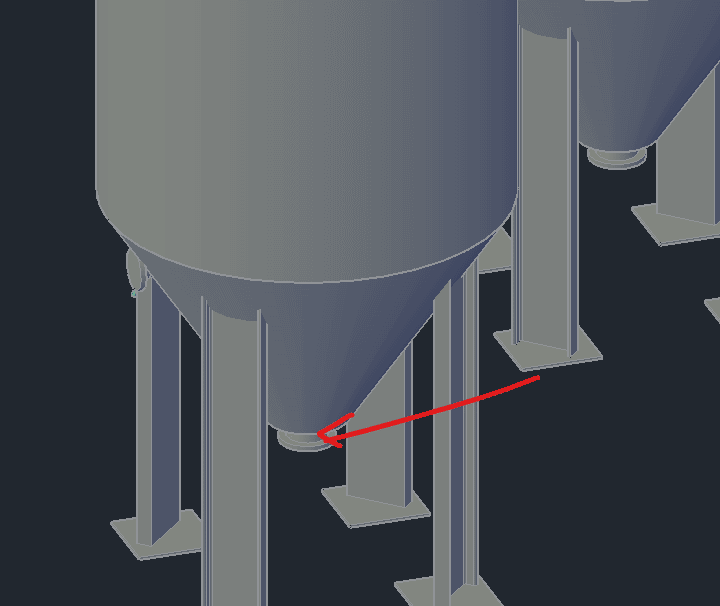

Estoy teniendo el siguiente problema: no puedo iniciar un ruteado de tuberia en equipos insertados con XREF (los equipos fueron creados en autocad plant 3D en otro archivo del mismo proyecto). Envio imagen , cerca de esa boquilla se debería iluminar y permitirme iniciar un ruteado.
Gracias de antemano
-
3 Respuestas
-
Muy buenas,
Aquí retomando la conexión después de viajar, espero que no se corte la red que no es precisamente estable. Al menos para entrar al foro y ver, anda bien! Así que con todas las ganas de ver…
Consulta mia, ¿ese equipo se creó en Plant 3D o en inventor y se paso a Plant 3D? Si lo hiciste en Plant 3D, con la opción de “Create” en la pestaña de <Home – Equipment – Create Equipment>, verdad? Si lo has hecho así, deberia sin duda salirte la gotita de agua en la brida y de ese modo saber que es routeble. Si no está esa gota, algo se hizo mal al crearlo/importarlo.
-
@ndfernandez Hola Nico,
El equipo se creó en Autocad Plant 3D , pero en otra carpeta. Ya lo resolví , el problema era que estaba utilizando mal el comando XREF, se deben mantener las coordenadas UCS para que me permita rutear en otro archivo.
Saludos cordiales
-
-
Ah, vale! Si, claro, cuando creamos un equipo, hay que tener en cuenta el origen de ese equipo que tiene un 0,0,0 relativo. Pero nos saldrá en otra posición al insertarlo. Por eso muchas veces prefiero marcar la casilla de posicionar en pantalla y no dejarle el 0,0,0 por defecto. Sino, la otra opción es crear el equipo sabiendo cuando nos depslazamos en X, Y y Z. Cualquier cosa, sin dudarlo me comentas. Siempre se puede compartir el proyecto simplemente copiando toda la carpeta del proyecto como archivo comprimido en winrar por ejemplo, y con eso bastaría para descargarlo y abrirlo en otro ordenador.
