Diferencias de la soldadura vertical, horizontal y techo, según la norma API
-
2 Respuestas
-
7144
Coordinación
Master
Recuerda nombrar a tu profesor para que sea notificado @Virgil 🚨
En el curso de tanques api650, @francisco-diaz , es quien podrá responder tus dudas
-
2173
Tutor
Master
Buenos días @Virgil ,
Wow, una pregunta que daría para otro curso de soldadura 😅 Voy a intentar darte los puntos más importantes de estas soldaduras a nivel general, para que te sean de complemento a lo que viene en el curso.
Antes que nada, comentarte que la clasificación de soldaduras en API es más amplia que sólo vertical, horizontal y techo. Encontramos 8 tipos: Vertical, Horizontal, Suelo solapadas, suelo con unión a tope, suelo con placa anular, evolvente con suelo, viga contraviento, y suelo.
Si diferenciamos en tres grandes grupos: Las diferencias entre la soldadura vertical, horizontal y de techo se relacionan principalmente con la posición de soldadura, la preparación de la junta, los procedimientos de soldadura y los criterios de inspección específicos para cada ubicación. Vamos a ver cada uno:
Soldadura Vertical: La soldadura vertical se utiliza para unir las chapas de acero en las paredes del tanque. Este tipo de soldadura requiere técnicas específicas para manejar la gravedad, ya que la soldadura se realiza de abajo hacia arriba. La norma especifica los requisitos para la alineación, el espaciado y la preparación de las juntas, así como el tipo de electrodos y material de aporte a utilizar. La inspección de las soldaduras verticales incluye pruebas visuales, radiográficas o ultrasónicas, dependiendo de la categoría de la junta y el espesor del material.
Soldadura Horizontal : La soldadura horizontal implica unir el fondo del tanque con las paredes (shell) o las placas anulares. Estas soldaduras suelen ser más accesibles que las verticales, pero aún requieren un cuidado especial para asegurar la completa fusión y penetración, evitando deformaciones. La norma API 650 establece los requisitos para el tipo de junta, la técnica de soldadura y el procedimiento de inspección, que puede incluir pruebas hidrostáticas para verificar la estanqueidad de la soldadura.
Soldadura de Techo: Es la más compleja de todas. La selección del proceso de soldadura y el diseño de la junta deben considerar el tipo de techo y la carga que soportará. La norma detalla los requisitos para la preparación de la junta, técnicas de soldadura y métodos de inspección, que pueden incluir pruebas de vacío para techos flotantes.

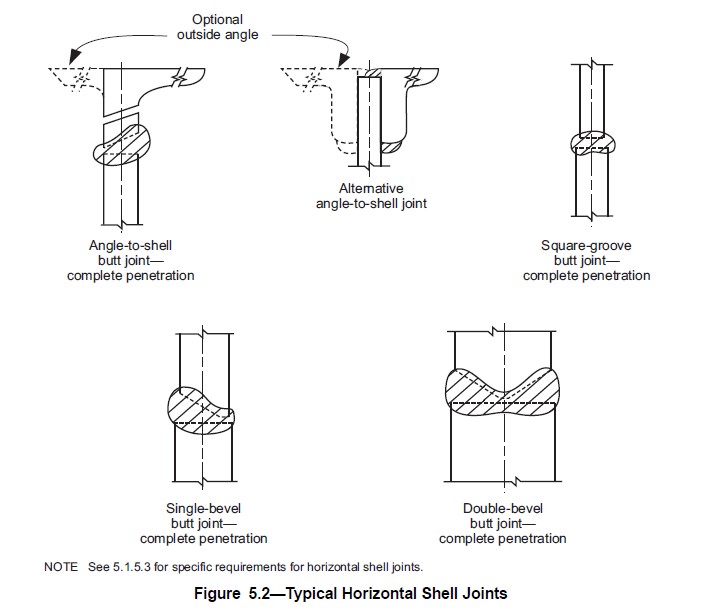

Es una visión general, en la Norma (Section 5- Design) podrás encontrar las características específicas de cada una acompañadas de imágenes como la que te adjunto.
En concreto, los puntos 5.1.5.2, 5.1.5.3 , 5.1.5.4, 5.1.5.5, 5.1.5.6, 5.1.5.7, 5.1.5.8 y 5.1.5.9 te los recomiendo, son muy interesantes!
Saludos!
