Accesorio en tubuladura de una boquilla
Buenas compañero

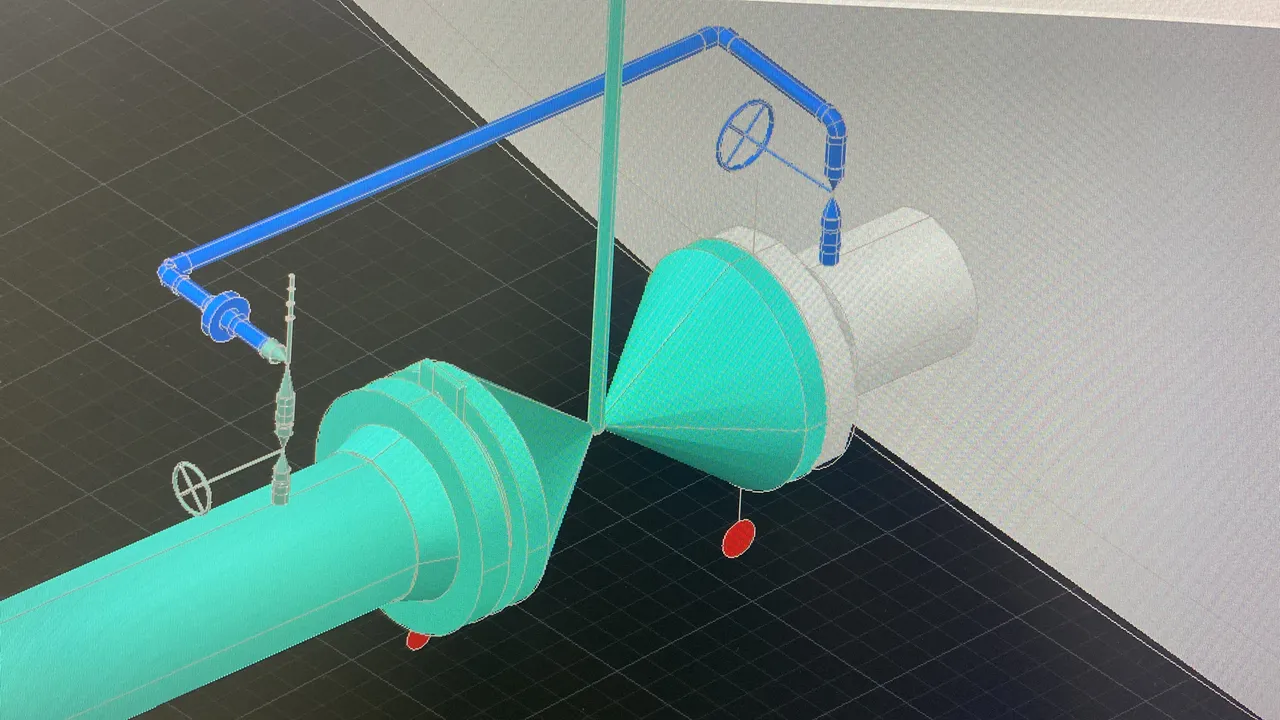

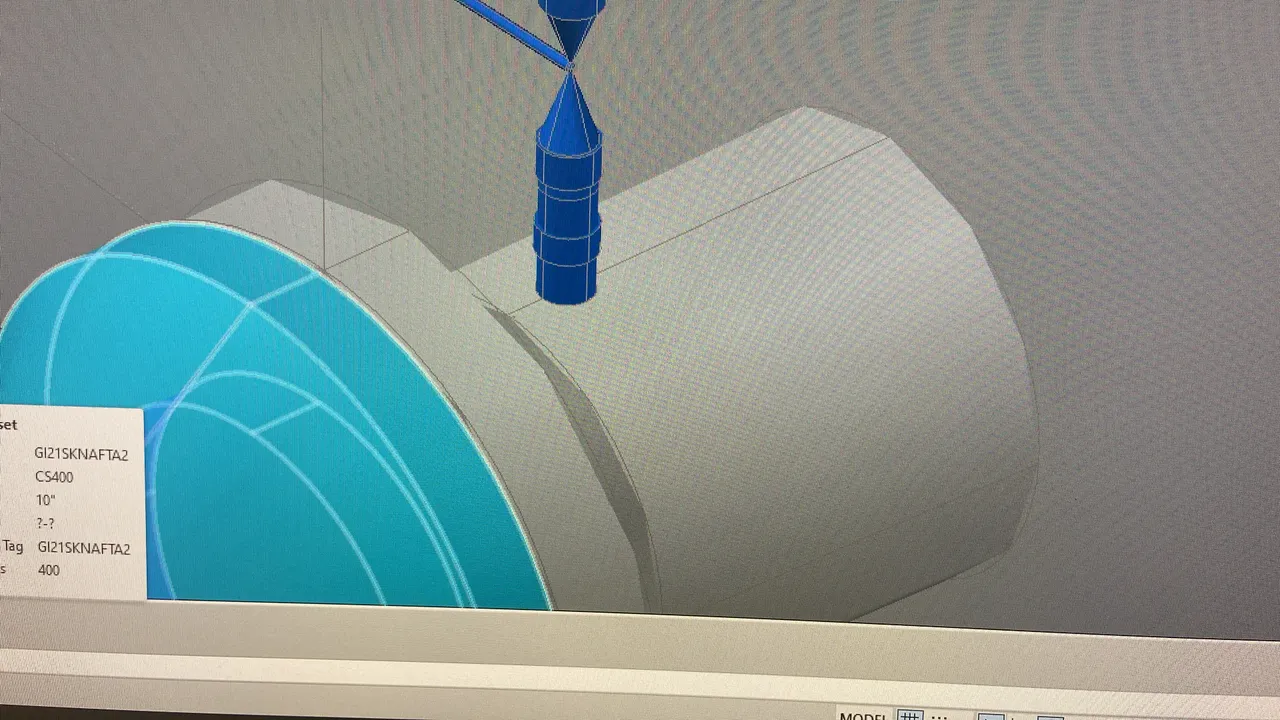

Es posible que me puedan ayudar con lo siguiente, necesito colocar un coupling en la tubula de una boquilla de un tanque ( ver fotos ), pero Autocad Plant no me lo permite y me deja el accesotrio desconectado; cabe mensional que este accesorio puede ser un sockolet, weldolet o cualquier otro accesorio que me permita hacer ramificaciones. @ndfernandez @dviana
-
4 Respuestas
-

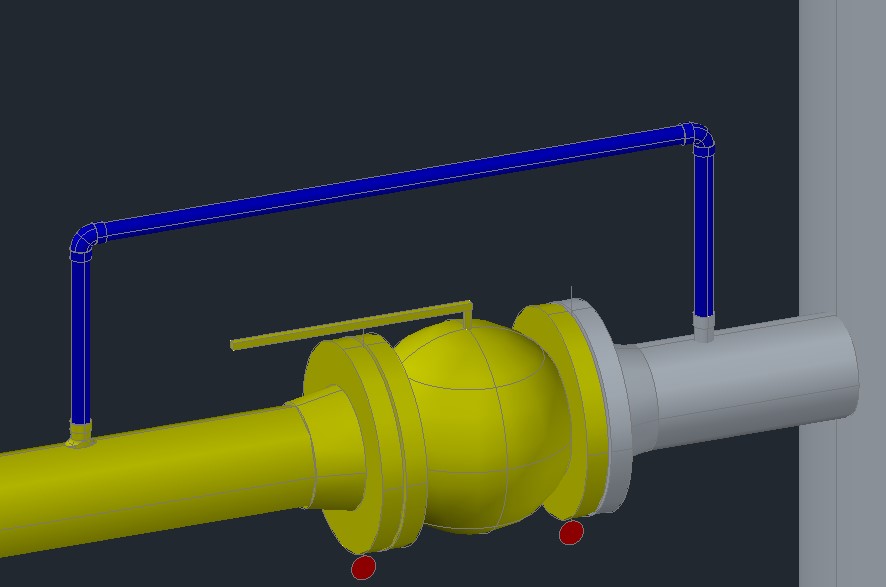

Muy buenas! Para poner un olet en esa zona, hay una forma pero el olet como tal, no te saldrá en el piping sino en el plano del tanque. En parte puedo verle sentido dado que podríamos decir que el plano de detalle del tanque deberia incluirlo como un picaje del equipo o una tubuladura, pero guste o no, es lo que hay. Hice un sistema similar al tuyo. El que se ve en la foto que adjunto.
-
Como verás, no hay ninguna gotita en la foto y la conexión de 1/2″ esta bien hecha. Para eso, una vez tengo unas tubuladuras N1 y N2 (típico tanque por defecto del Plant), en el simbolo de agregar nuevo picaje al equipo, está esta opción de diseño:

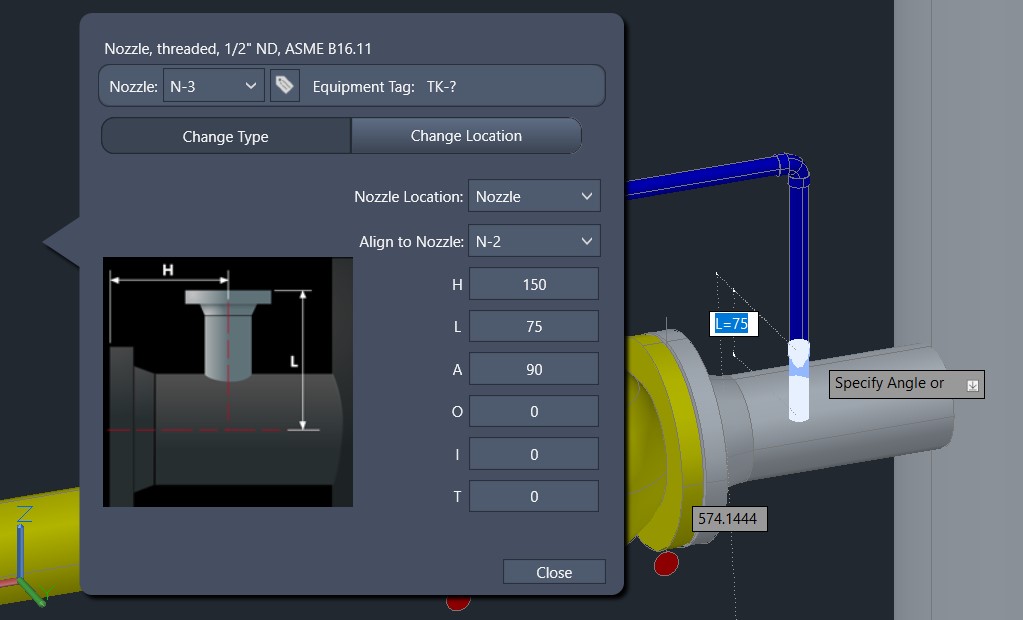

1- En “Change Location” escoges la opción Nozzle y entonces elijes en que otro picaje previo se va a agregar. De esa manera pones un sockolet o una tubuladura bridada en otra ya indicada previamente.

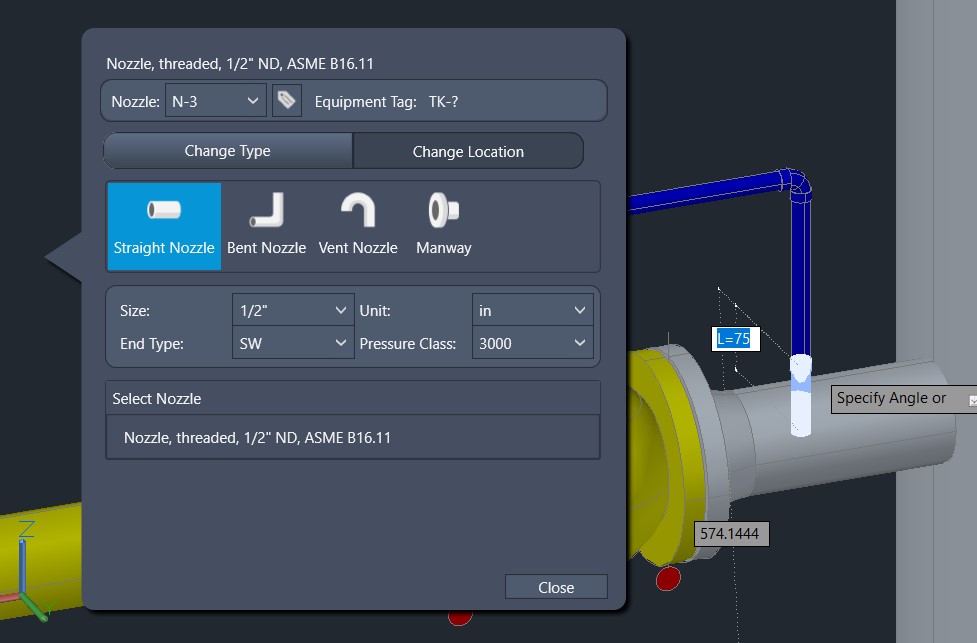

2- Una vez definimos las dimensiones, en “Change Type” elegimos el tipo, en nuestro caso una union soldada como si fuera un Sockolet o weldolet. O una THDM o THDF si fuera thredolet.
Y estaría listo. Espero que me digas si te sirve.
Un saludo!
-
