Añadir Juntas Autoportantes y Dresser
Buenas tardes! Alguien podría orientarme de cómo puedo añadir este tipo de juntas en el Spec Editor?
Desde ya, muchas gracias! -
3 Respuestas
-
1094
Tutor
Master
Buenas! De la que voy revisando los mensajes en esta semana de fiestas, me encuentro esta consulta y es interesante.

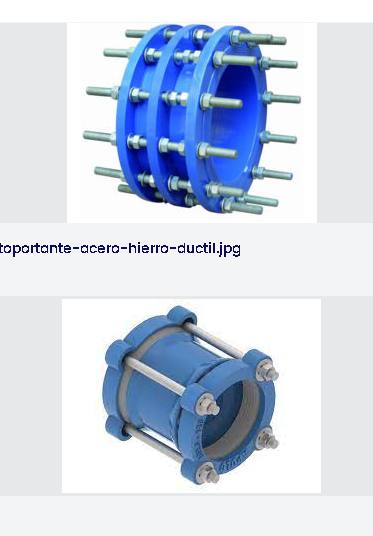

Te comento, añadir un elemento así no resulta complejo realmente. Calculo que se trata de algo como lo que adjunto en la imagen, ¿verdad? Creo que tu planteabas la consulta teórica sobre la diferencia de una y otra. Lo que se refiere a insertarlo en el modelo, simplemente basta con realizar un modelo con las medidas reales o aproximadas y configurarlo como cualquier otro nuevo elemento del modelo.

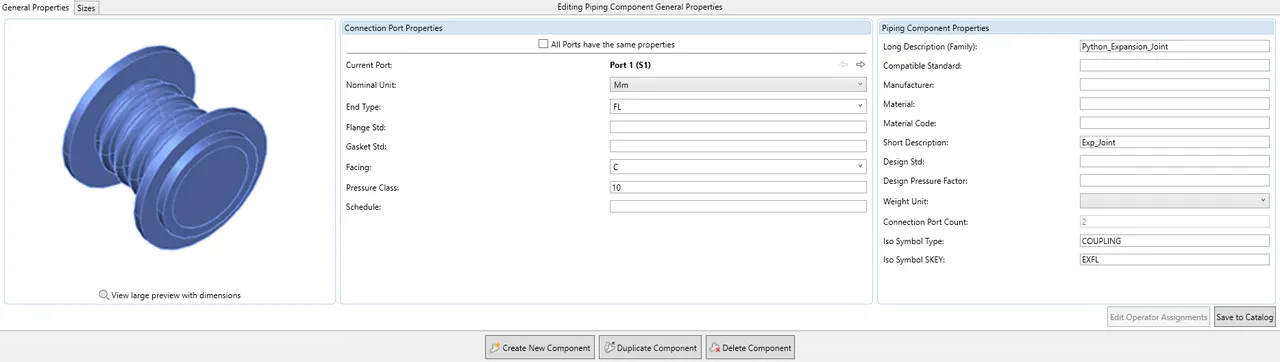

En mi caso para una junta de espansión, te pongo la imagen de como está en el 3D, su bloque para un isométrico y cómo configuré el elemento en el spec editor y cómo se ven sus propiedades en el Plant 3D.
Así te haces una idea… En el apartado de spec editor explico como crear elementos nuevos. Simplemente bastaría con que hagas uno para una junta y pruebes.
Saludos!
-
1429
Graduado
Intermedio
Perfecto Nicolás, muy claro!
Tomaré de referencia otro accesorio para poder configurarlo.
Muchas gracias y feliz año!-
1094
Tutor
Master
Si no te sale, me avisas y te paso la configuración exacta de mi junta de expansión que es la que usé en las imágenes. Y asi vas probando otras. Lo importante que te tome los tornillos correctos dependiendo de como sea la junta. Cualquier cosa…. comentas sin problema! Saludos!!! y buenas fiestas.
-
-
