  • AYUDA! PROBLEMAS CON CONECTORES.

    Publicado por Miguel Angel Copa el 27 de marzo de 2024 a las 02:17

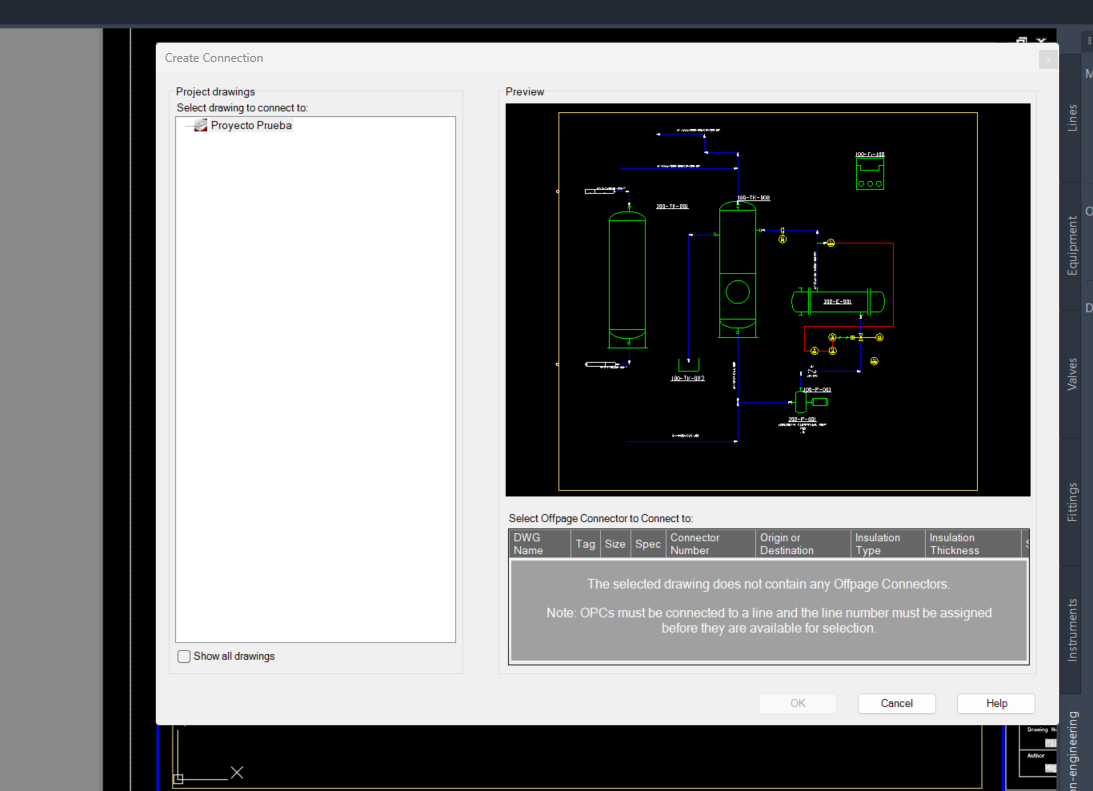

    HOLA! BUENAS NOCHES! MI CONSULTA ES QUE QUE TENGO PROBLEMAS EN LOS CONECTORES PARA UNIR DOS LINEAS QUE SE ENCUENTRAN EN P&ID SEPARADOS, A LA HORA DE COLOCARLOS Y ENTRAR A SUS PROPIEDADES PARA UNIRLOS ME SALE EN LA VENTANA QUE NO SE ENCUENTRA OTROS CONECTORES, QUE PARTE ESTARÉ HACIENDO MAL?

    Miguel Angel Copa respondió hace 3 meses, 1 semana 2 Miembros · 7 Respuestas
  • 7 Respuestas
  • Nicolás David Recio

    Miembro
    27 de marzo de 2024 a las 02:25
    1017
    Tutor
    Master

    Buenas! Por las dudas, y para descartar problemas. ¿Estás intentando vincular ambos? Esos conectores se unen entre diferentes PID. Para la misma hoja no sirve… por las dudas. Por otro lado, te comento, marca en la imagen que enseñas la opcion “show all drawings” para ver cuantos PID estamos intentando vincular. No se ve bien la imagen, sería bueno poder hacerlo. Intenta realizar la vinculacion desde el otro PID a ver si te da fallo. En realidad para estos casos lo mejor es poder ver el fichero real y probar. Fijate si has hecho todos los pasos correctos, tags y designaciones antes de intentar hacer las uniones.

    Saludos

    PD: Si puedes ser, escribe en minúsculas! 😄

    • Miguel Angel Copa

      Miembro
      28 de marzo de 2024 a las 04:41
      572
      Graduado
      Iniciado

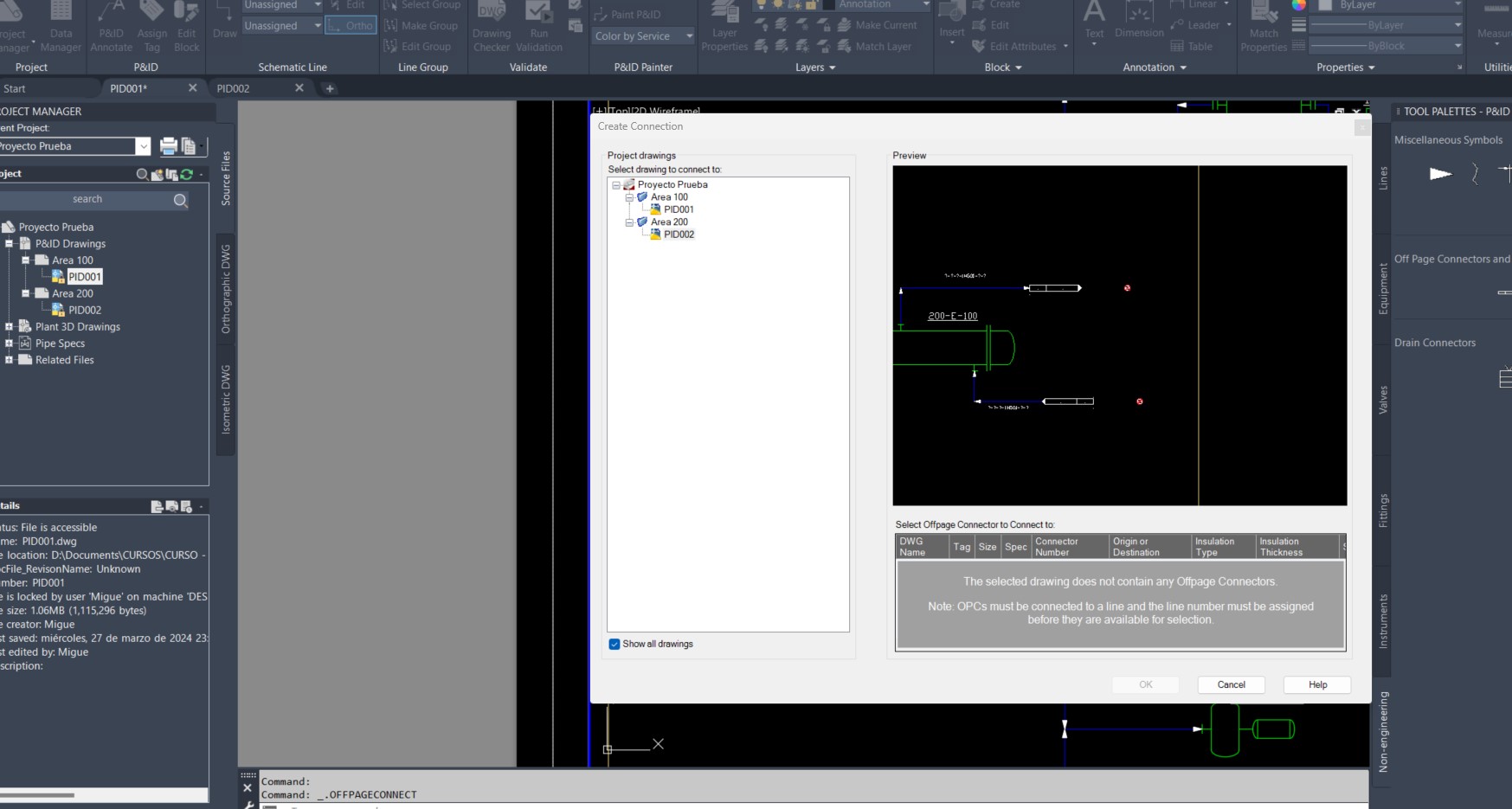

      Hola buenas noches Nicolás! si estoy tratando de conectar dos P&ID diferentes. y me sigue saliendo la misma ventana, puedo ver los P&ID pero no me da la opcion de elegir el conector que se encuentra en el otro P&ID.

      Te adjunto una foto.

      muchas gracias por responder.

      • Nicolás David Recio

        Miembro
        29 de marzo de 2024 a las 15:40
        1017
        Tutor
        Master

        Si deseas, recomiendo que la carpeta de proyecto la comprimas y la mandes como enlace de wetransfer. No debe de pesar gran cosa. Debe ser algo similar a esta que subo en la imagen. Digo para poder evaluarlo en persona que puede ser. Así veo que problema puede estar ocurriendo que asi a simple vista no tiene sentido.

        Saludos

  • Miguel Angel Copa

    Miembro
    29 de marzo de 2024 a las 17:56
    572
    Graduado
    Iniciado

    Hola Nicolás! dale dale te envió el archivo por ese medio, me podes pasar el correo?

    • Nicolás David Recio

      Miembro
      30 de marzo de 2024 a las 04:58
      1017
      Tutor
      Master

      Basta con enviar por mensaje privado a la cuenta mía aquí el enlace de wetransfer. Con eso servirá.

  • Nicolás David Recio

    Miembro
    8 de abril de 2024 a las 23:57
    1017
    Tutor
    Master

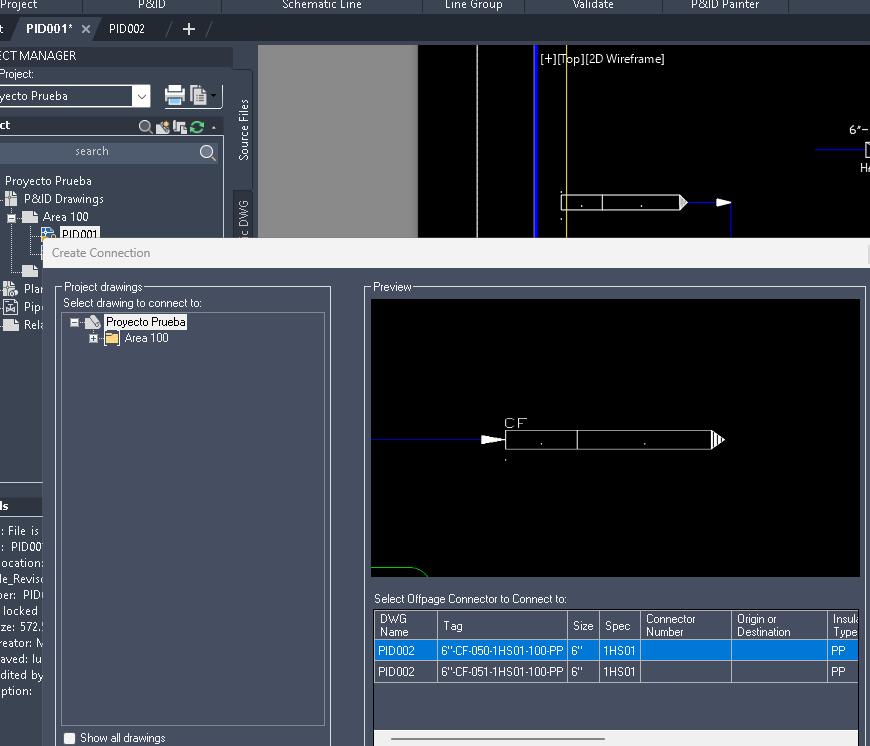

    Buenas! Ya pude ver el proyecto tuyo con calma. Es sencillo. Abrí el isométrico 002 y vi las líneas y los conectores. Las completé totalmente y les puse número de línea principalmente. Después guardé, fuí al PID 001 y borre los conectores existentes y los tags que tenían esas líneas. Coloque conectores de nuevo y le di al símbolo de “+” para hacer la unión y ya me aparecieron los PIDs 002 con las opciones de unión.

    Como indica la imagen primera, “los OPCS deben ser conectados a una línea y el número de línea debe ser asignado antes de que sea elegible en la selección.” Entiendo que como no tenían número de línea, daba ese fallo.

    Pruebalo y me comentas. Un saludo!

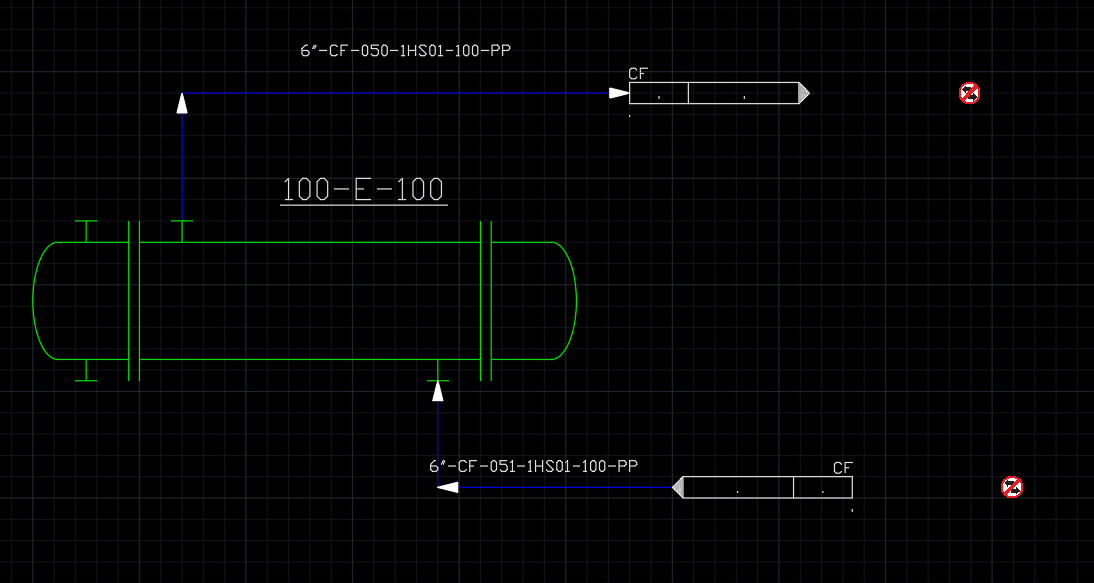

    PD: Ahi subi las otras tres imágenes de cómo se veía en el PID 001, de como lo había dejado y de cómo anote en el PID 002 las líneas como prueba.

  • Miguel Angel Copa

    Miembro
    10 de abril de 2024 a las 04:42
    572
    Graduado
    Iniciado

    Hola Nicolás! buenas noches! lo pude resolver con éxitos! muchísimas gracias.
