BRIDA DE CONEXION DEL CUERPO-BONET
Hola a todos,
Bajo que norma se diseña la brida de conexion del cuerpo-bonete?
Con que criterio se diseñan las formas y dimensiones de estas conexiones?

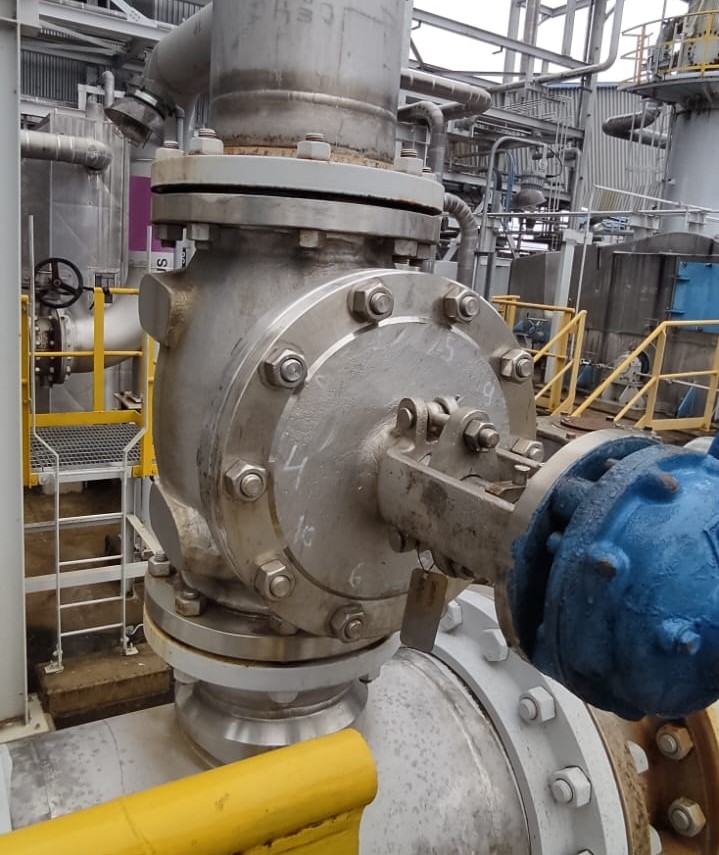

En la fotografia se observa una valvula globo de 8″ clase 150, brida del cuerpo-bonete esta sellada con 10 esparragos que no me hacen referencia a ninguna brida standart. La informacion dada por el fabricante, tampoco menciona las dimensiones de la brida.
-
3 Respuestas
-
Buenos días @onegrete ,

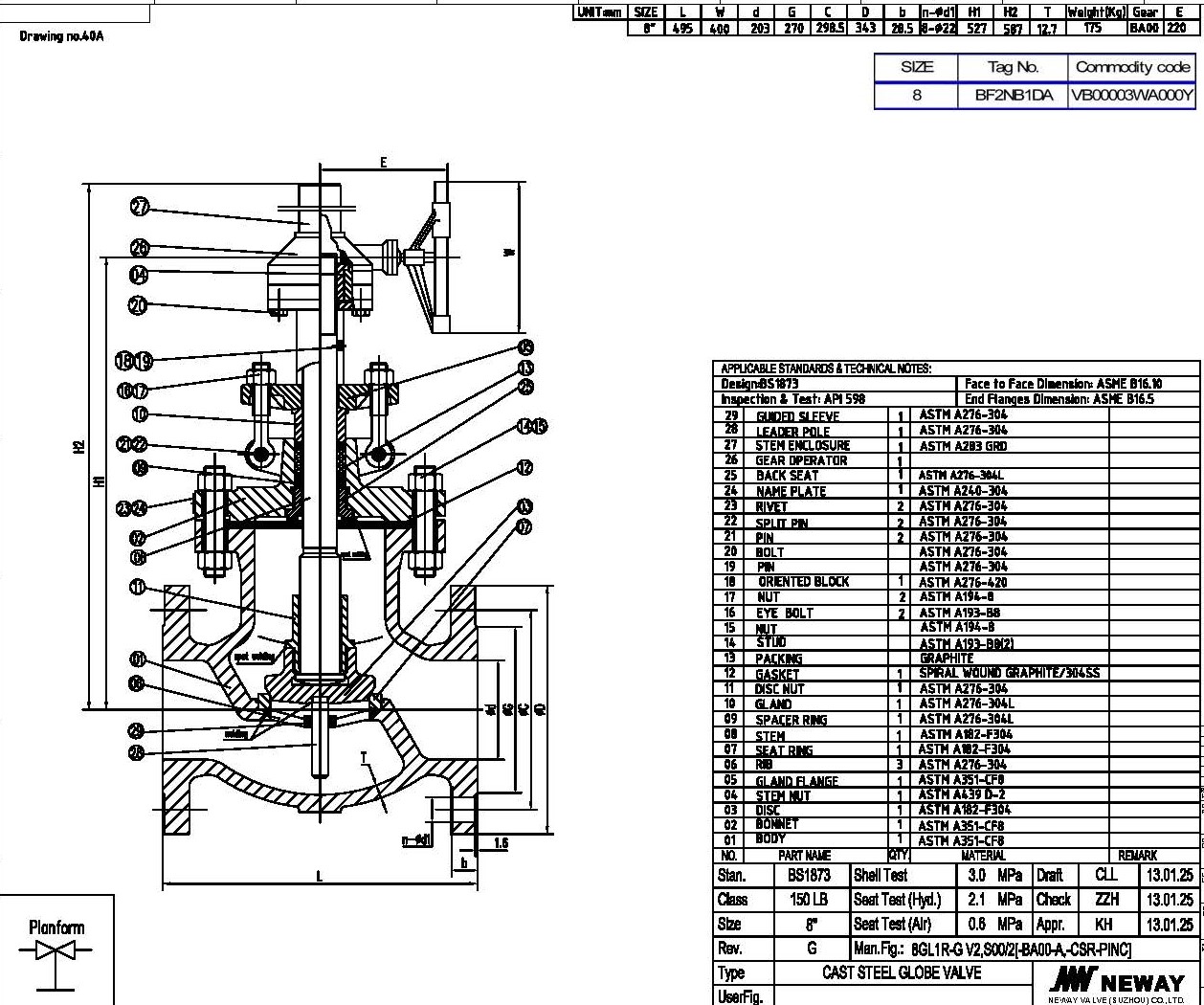

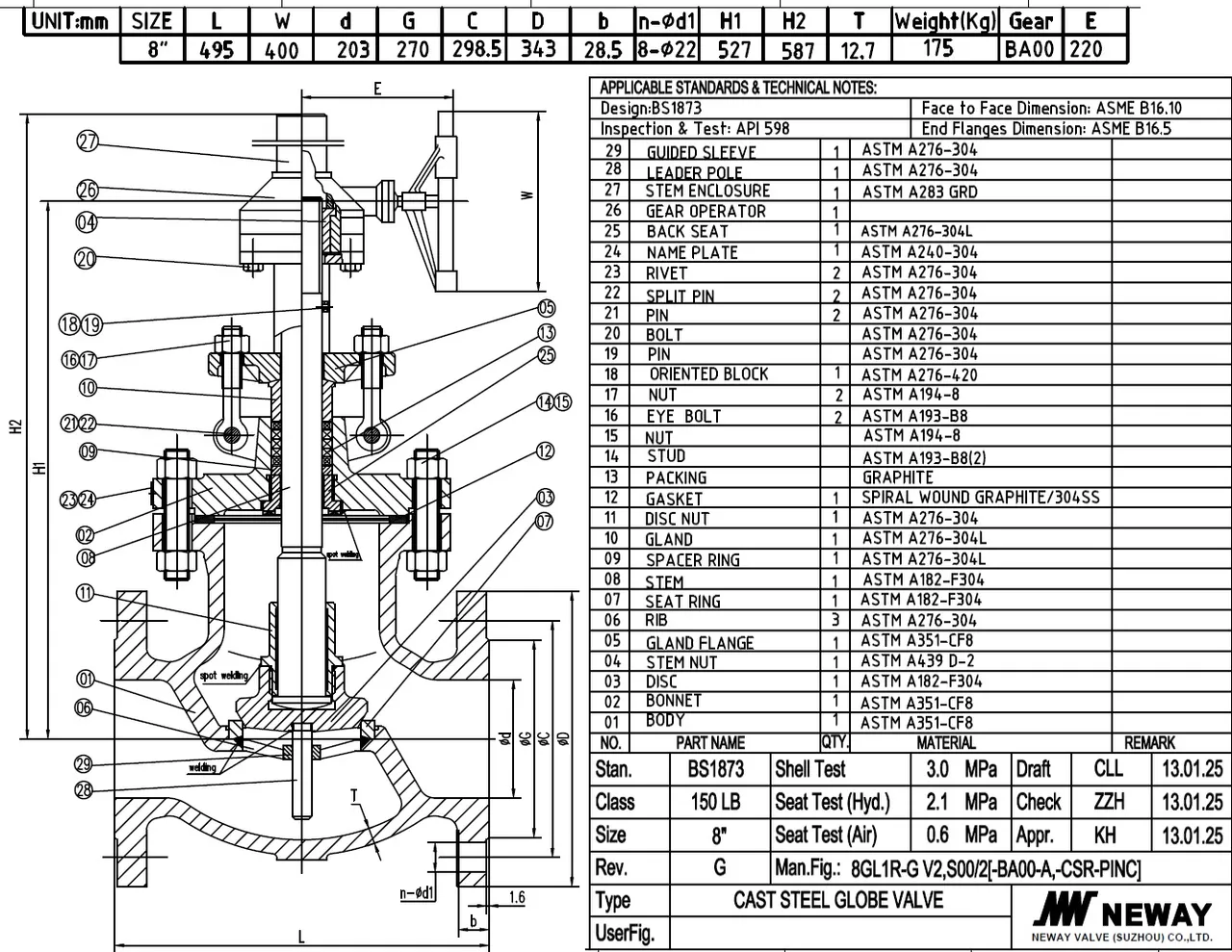

A veces las fichas técnicas tienen mucho más de lo que pensamos. SI observamos con detalle la ficha que adjuntas, vemos que la válvula está fabricada bajo norma británica BS1873, con dimensiones de cara a cara por ASME B16.10 y dimensiones de brida según ASME B16.5.
No puedo ver con claridad las fotos pero habéis podido contar los 10 espárragos in situ? En la ficha aparecen 8 espárragos de diámetro 22, igual es otra ficha, u otra foto.
Ya me comentas, Saludos
-
Buenos dias @ramonformacionindustrial
En la valvula que utilizo como ejemplo, las conexiones a la linea estan diseñadas bajo la norma ASME B16.5 que es una brida de 8″ clase 150, con 8 agujeros de 22mm.

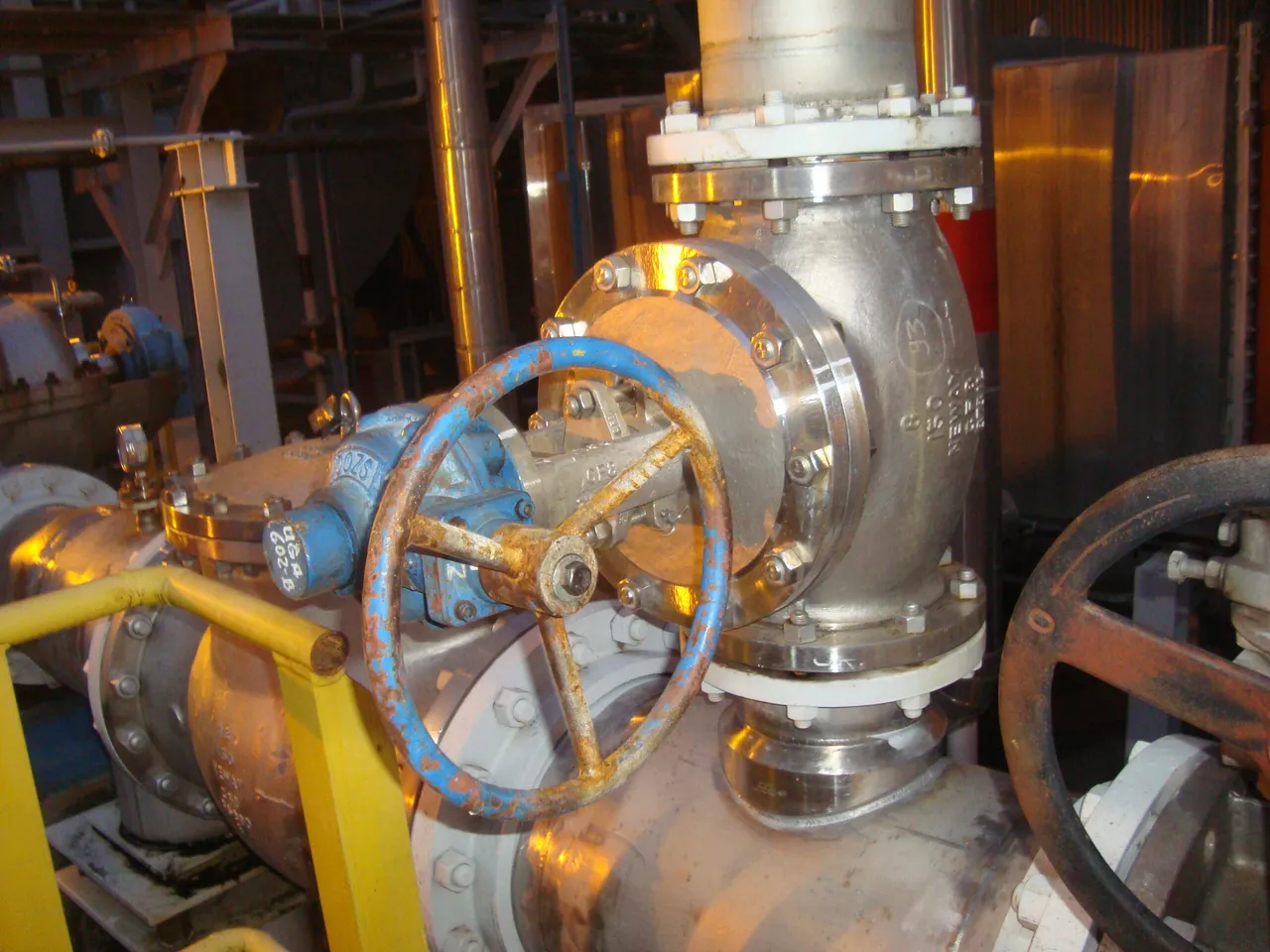

Al verificar la brida del cuerpo-bonete, presenta 10 esparragos de 3/4″, como se ve en la figura 1 en el conteo de esparragos para el torque.

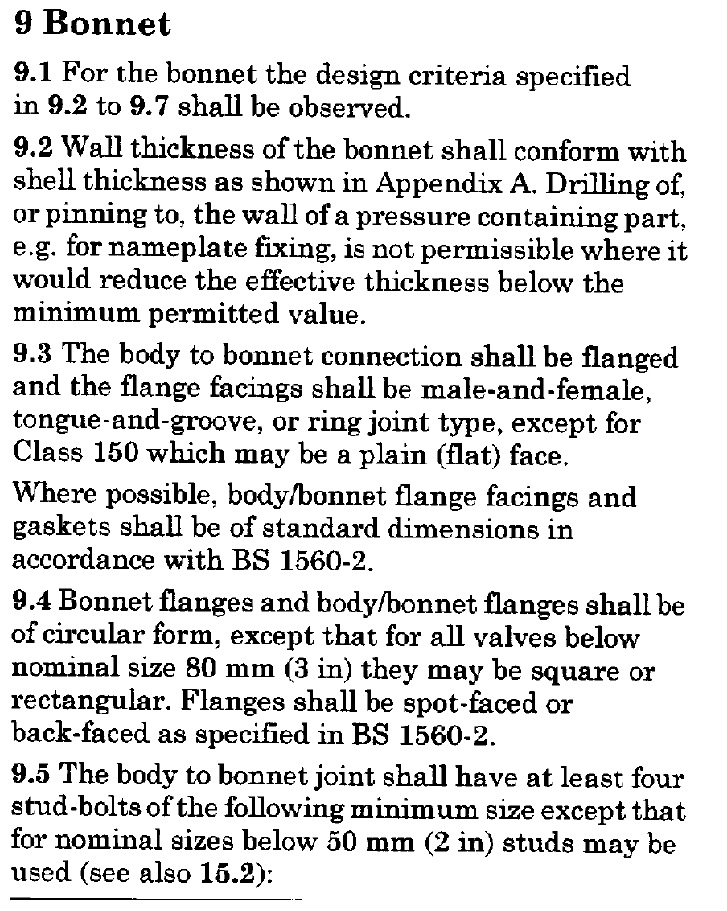

Revisando la norma de fabricacion de la valvual la BS1873 , en la clausula 9.3 dice que la conexion del cuerpo y el bonete debe ser bridado y las caras de las bridas deben ser macho-hembra (ver imagen 2). Tambien menciona que las caras de las bridas y empaques deben tener dimensiones estandard como indica la BS1560-2 que similar a la ASME B16.5.
Esto no se cumple con la valvula que utilizo de ejemplo. Existe alguna otra norma en la que mencione el diseño de este tipo de conexion bridada?
Como este caso se presentan en otras valvulas en la Planta donde trabajo, donde al momento de abrir una valvula para su mantenimiento y/o reparacion, tenemos problemas para identificar el empaque que sella la brida del cuerpo-bonete. Al ser una brida con dimensiones especiales, los empaques tambien tienen dimensiones especiales que no se encuentran con facilidad en el mercado.
-
Buenos días @onegrete ,
Ahora te entendí, pensaba que te referías a los espárragos de conexión con la tubería. Lo que sucede con este tipo de construcción de válvulas (sobre todo con fabricantes de China como este caso) es que usan variaciones del estándar en aquellos puntos que no requieren interconexión con otros elementos.
Me explico, las bridas de conexión deben estar normados ya que conectan con tuberías de Planta que suministra otro fabricante, por lo que no pueden desviarse de la norma. La dimensión face to face afecta en el avance de la válvula, y tiene que acogerse a la normativa tal cual para no afectar al isométrico.
Ahora bien, la unión cuerpo bonete no tiene interconexión con otros puntos de la instalación, y aquí los fabricantes tienen más libertad para personalizar su producto de forma que acoten el servicio técnico y mantenimiento a sus estándares de fabricación. Eso significa que, aunque sigan la BS1560-2, se acogen a esa coletilla que ves en el extracto que dice “Where possible…” para introducir variaciones (como los 10 espárragos). Por este motivo tenéis válvulas que en la conexión cuerpo-bonete no se acogen a normativa.
Es algo totalmente válido, las normativas son consejos de diseño y acogerse a ellos es sólo una opción, siempre y cuando las alternativas tengan una justificación teórica detrás.
¿La solución?
Lo más sencillo, contactad con el equipo de Neway para que os comuniquen las características del empaque, así podréis hacer acopio y tener siempre en el almacén.Ya me comentas cómo os fué y si Neway no os lo puso muy difícil 😬
-
