Bridas encontradas de clase 600 y clase 900 de 4″ Ø
Buenas tardes @luisramos @MiguelRuiz
En un ejercicio que estoy realizando, proyectaron 2 bridas encontradas, las cuales una es de 4″ clase 600 y la otra de 4″ clase 900, pero en auto pipe , me surge la duda como representarla.
Anexo un archivo del dibujo para expresarlo mejor. ( Esta encerrado en un circulo)
-
2 Respuestas
-
3916
Tutor
Master
Hola @Juan_1983 !
Una válvula fabricada con bridas de diferentes rating no es posible de modelar en Autopipe, lo que si puedes modelar con diferentes rating son las bridas de unión (de las tuberías) a la propia válvula.

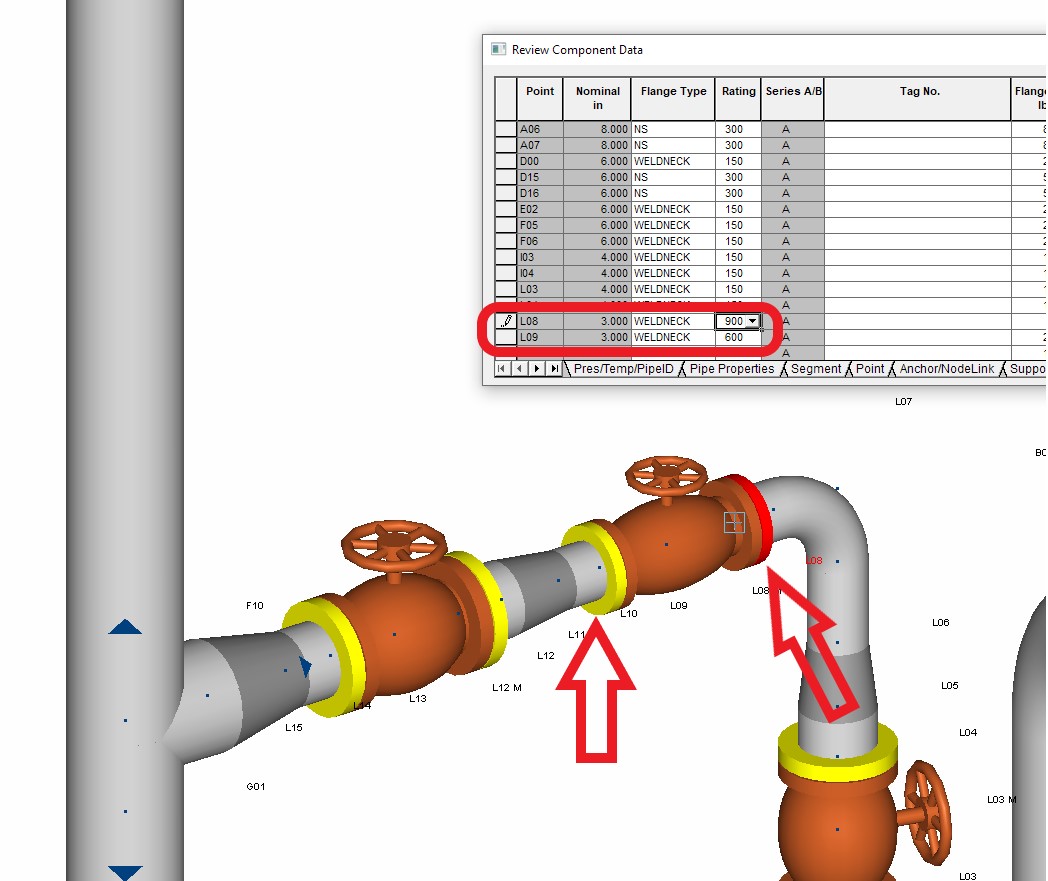

Esto puedes hacerlo modelando una brida como rating #600 y otra como rating #900 como la imagen que te adjunto 😁
Saludos!
-
1443
Graduado
Iniciado
Gracias por la explicación
En efecto así la he modelado de esa forma, cuando hay de 2 diferentes bridas, que en este caso son de Clase 600 y Clase 900.
Solo quería checar si había otra forma.
