Calculo del area de refuerzo en el anillo
Saludos a todos!
Realizando el ejercicio No. 2 del calculo de derivaciones, se encuentra la formula que subo en la imagen. Por favor si me pueden explicar de donde sale la formula y donde se la encuentra en el ASME B31.3
@Formacion_Industrial @ramonformacionindustrial @luis-ramos
-
1 Respuesta
-
3856
Tutor
Master
Buenos días @onegrete ,

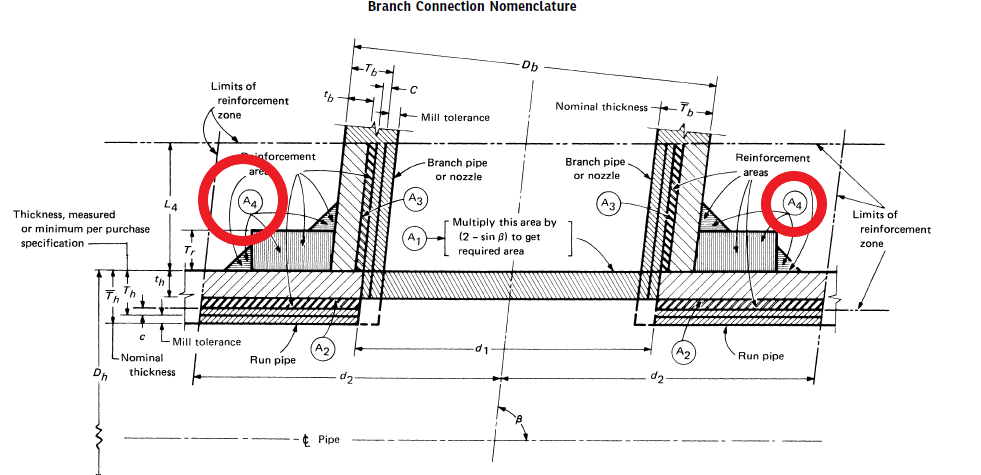

El término A4 corresponde al área de metal aportado en la soldadura del branch. (imagen)
Puedes encontrar las referencias de estos cálculos en el punto 304.3 de la normativa B31.3, que se titula “Branch Connections”
Este mismo párrafo también nos deriva al 328.5.4 donde se describen los requisitos de soldadura para los branch 🙂
Las ecuaciones no aparecen de forma explícita por lo que te adjunto el enlace a este debate donde Luis y Jesús pudieron comentar de dónde se obtenían estas ecuaciones:
https://formacion-industrial.com/foros/debate/duda-ejemplo-2-calculo-derivaciones/
Espero te sirva, seguimos en contacto, Saludos!
