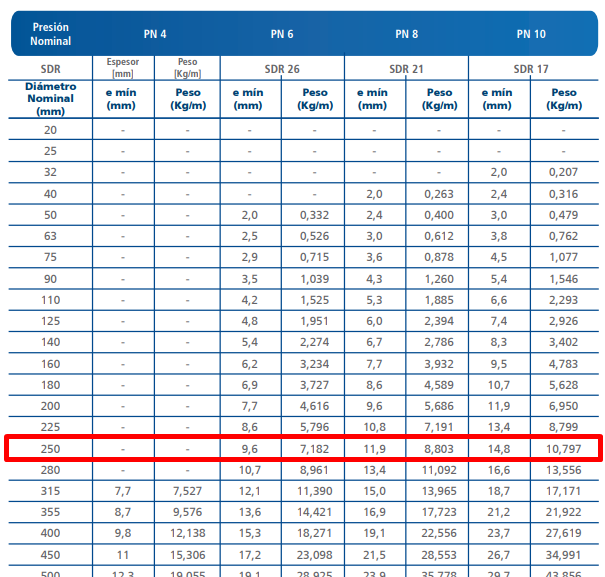

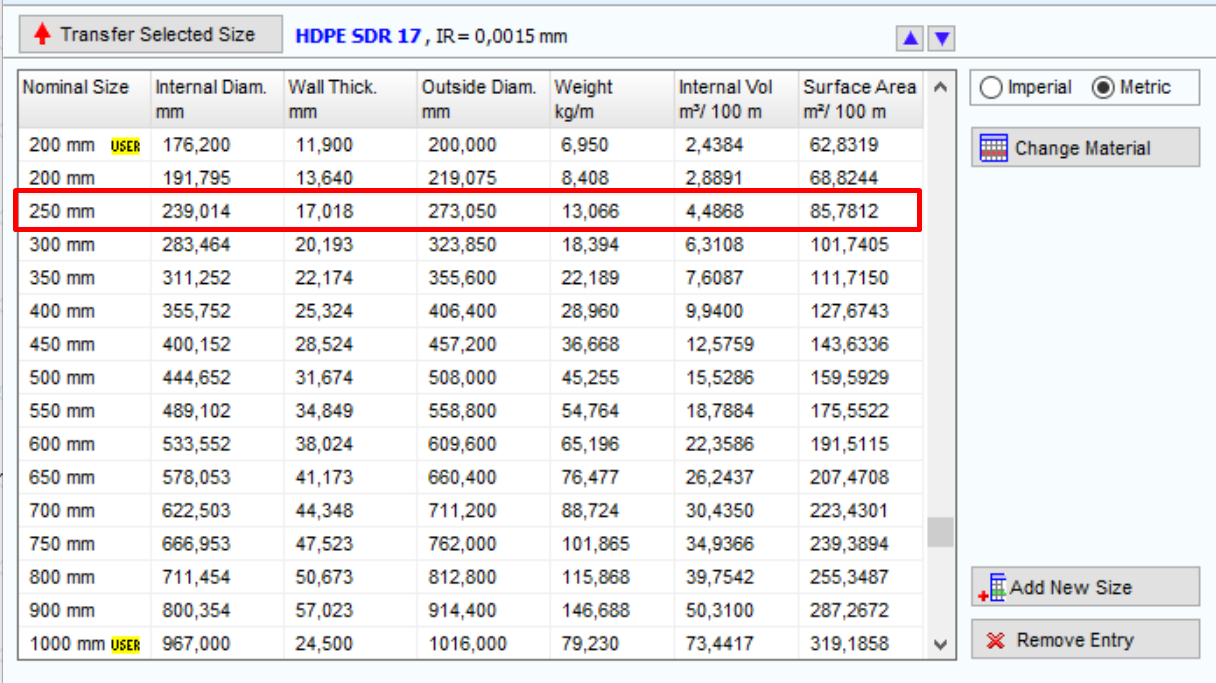

Buen día! Actualmente me encuentro realizando el dimensionamiento de la instalacion para sistemas de transporte de salmuera en la industria del litio. Para ello es muy comun el uso de cañerías de HDPE. El modelado del sistema lo hice en Pipeflow, sin embargo, de casualidad, pude observar que las dimensiones de las cañerías de HDPE no coinciden con las especificadas en los catalogos comerciales. Por ejemplo: en Pipeflow la cañería DN250 PE100 SDR 17 (PN 10) indica un diametro interior de 239.014 mientras que en un catalogo comercial (Marca Tigre muy utilizada en latinoamerica) exactamente la misma cañería indica un DN250 que entiendo que coincide con el diametro exterior, restando 2 veces el espesor indicado quedaría un diametro interno de 220,4. Entonces:
1) Cual es el diametro exterior de las cañerías de HDPE? porque en todos los catalogos indican DN y espesor de acuerdo al rating. Entiendo que es correcto que el DN coincide con el diametro exterior para cañerías de hdpe. Este criterio no aplica logicamente para cañerías de acero al carbono, donde el diametro exterior no coincide con el DN.
2)Los valores indicados por pipeflow son incorrectos y debería crear un spec de cañería en pipeflow?
Por favor si alguien podría aclarar la situacion me serviria de ayuda.
-
1 Respuesta
-
¡Hola @mmasucci !
Los plásticos van a su propia onda, ya que según la normativa de diseño las dimensiones varían.
En los aceros todo es más estándar, ASME (ASTM) domina, y los fabricantes y resto de normativas se adecuan a lo que allí se manda con poca o ninguna variación, un SCH40 suele tener las mismas dimensiones en todos los catálogos.
En plásticos la cosa es diferente, hay dos exponentes principales, ASTM por un lado, e ISO por otro. En ese catálogo de TIGRE que adjuntas, diría que están trabajando con ISO 4427 (revísalo, tiene que aparecer en alguna parte del catálogo).
La otra alternativa es trabajar con ASTM F714, D3035 o F2619 que, para DN250 SDR17, tiene un espesor mínimo de 16,05mm (algo superior a la ISO).
Pipeflow no deja claro en sus bases en qué normativa se basa para el HDPE, pero diría que es ASTM con algún coeficiente de seguridad, de ahí los 17,018.
Y después de estas reflexiones…, para el plástico en Pipeflow, lo mejor es crearte una nueva especificación (por todo esto que te comentaba). Modela en Pipeflow la tubería del proveedor que os vaya a suministrar o de la normativa que exija el proyecto, ya sea ISO o ASTM, así tendrás el cálculo exacto.
Espero te haya servido de ayuda, Felices Fiestas! 🎄😁
