Combinaciones de cargas
Buenos días
En el caso de combinaciones de cargas del AUTOPIPE en la parte de “CODE COMB” la carga Amb to T1 ¿Qué combinación de casos de carga tiene en cuenta?.
¿Toma solo en cuenta los esfuerzos de llevar al sistema desde temperatura ambiente hasta T1 o usa un estado de carga del sistema con presión, gravedad y temperatura y a eso le resta un caso de carga solo con presión y gravedad (para poder evaluar el efecto de la temperatura con el sistema ya estresado)?
Les consulto porque según entiendo por la norma ASME B31.3 se debería evaluar el efecto de la temperatura con el segundo caso de combinación de esfuerzos.

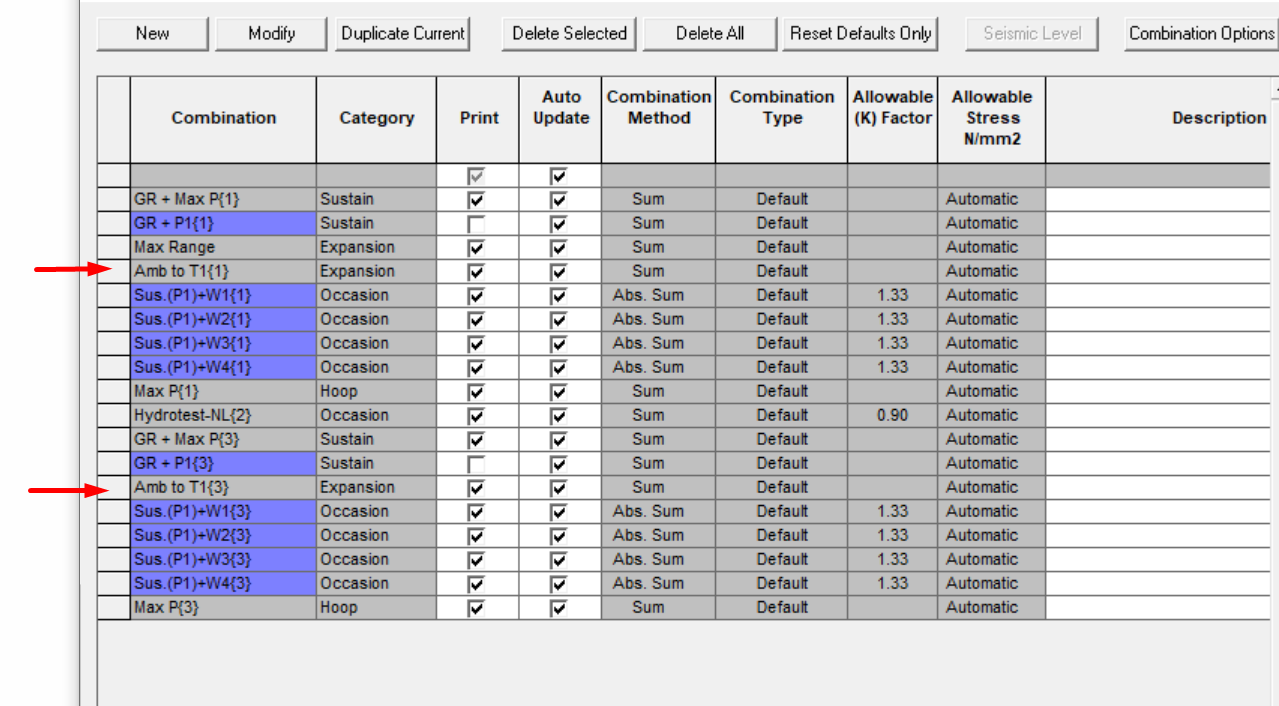

Adjunto captura de las combinaciones de carga que realiza AUTOPIPE.
Muchas gracias
Gabriel
-
1 Respuesta
-
3902
Tutor
Master
Hola @Gabriel_A_D !

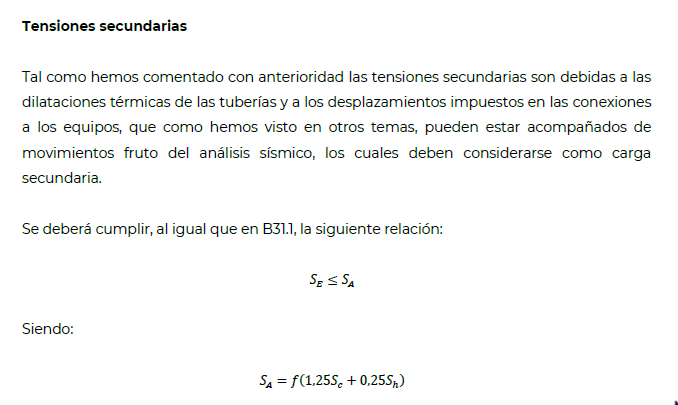

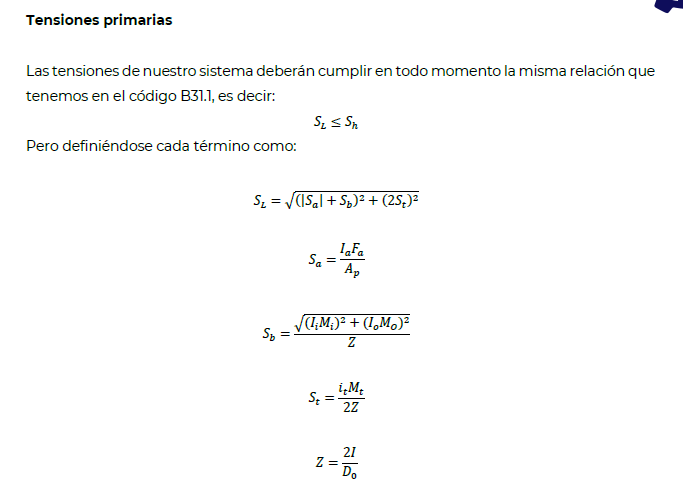

Cuando resolvemos con Autopipe llevamos a cabo el mismo procedimiento de evaluación de tensiones que vemos en el curso.Es decir, evaluamos las tensiones primarias en solitario (presión, peso, carga muerta, etc(imagen 1)) y las tensiones secundarias por separado (temperatura y, en ciertos casos, movimientos de soportes) (imagen 2)

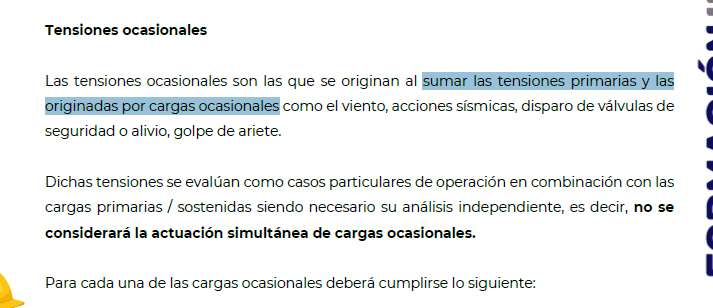

En lo que respecta a las cargas ocasionales, sí que se combinan con las cargas primarias para evaluar su efecto. (imagen 3).
Por este motivo Autopipe no tiene una combinación de cargas que sea primaria + secundaria, ya que el código sólo obliga a compararlas por separado.
Y, si lo pensamos técnicamente, tiene todo el sentido, ya que las cargas de gravedad pueden verse atenuadas por efecto de la dilatación por temperatura y viceversa, la carga térmica puede verse “frenada” por los efectos de la gravedad, por lo que su evaluación por separado sería el caso más desfavorable.

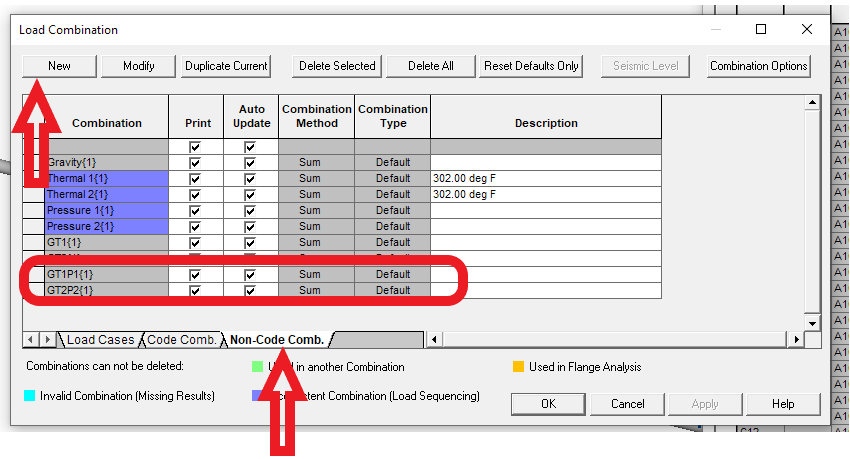

No obstante, puedes crear una “User Combination” que considere todas las tensiones, aunque sea por tener otra comprobación (imagen 4)
Espero te sirva la respuesta, Saludos!
