Como seleccionar una unión roscada, unión butt weld o unión socket weld.
Hola, ¿Hay alguna norma o estándar en la cual se nos indique cuando debemos utilizar una unión roscada, unión butt weld o una unión socket weld? Si no hay una Norma, por favor indicarme en base a que criterio pedo definir que tipo de unión voy a utilizar en los accesorio.
-
11 Respuestas
-
3838
Tutor
Master
Buenos días @Cguity ,
Aunque no exista una norma universal que indique específicamente cuándo usar una unión roscada, una unión soldada a tope o una unión soldada en socket, la elección depende en gran medida de una variedad de factores, entre los que se incluyen, pero no se limitan a, el material de las tuberías, el tamaño de las tuberías, la clasificación de presión, la temperatura del servicio y la aplicación específica. Aquí tienes una guía general:
Uniones Roscadas: Generalmente se usan para tuberías de pequeño diámetro (menos de 2 pulgadas), normalmente en aplicaciones no críticas o de baja presión y temperatura, donde la fuga no es una preocupación importante. Se usan comúnmente en sistemas de agua residenciales o en la distribución de gas. Son fáciles de montar y desmontar y no requieren equipo especial.
Uniones Soldadas a Tope: Se usan para conectar tuberías de mayor diámetro (más de 2 pulgadas) y se utilizan típicamente en aplicaciones de alta presión y temperatura. La resistencia de una unión soldada a tope es igual o mayor que la resistencia de las propias tuberías. Este tipo de unión a menudo se ve en aplicaciones industriales, como refinerías de petróleo, plantas químicas, etc. Requieren un conjunto de habilidades más alto para su instalación y equipo especial de soldadura.
Uniones Soldadas en Socket: Estas se utilizan normalmente para tamaños de tubería pequeños (menos de 2 pulgadas) en condiciones de alta presión y temperatura. Son más fáciles de instalar que las uniones soldadas a tope, pero pueden ser más propensas a fugas si no se instalan correctamente. Las uniones soldadas en socket se pueden encontrar en aplicaciones como líneas de vapor y sistemas hidráulicos.
También vale la pena señalar que la elección entre estos tipos de uniones también puede estar influenciada por consideraciones de costos, regulaciones locales y especificaciones del proyecto.

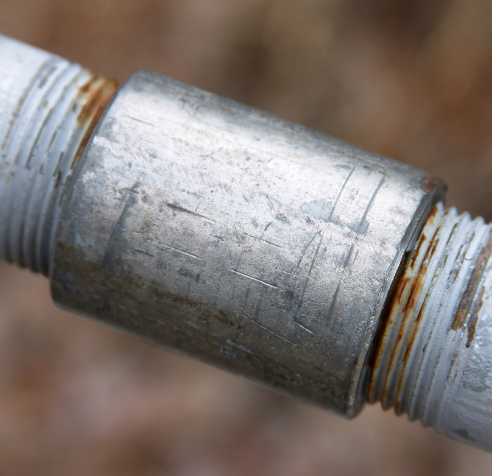

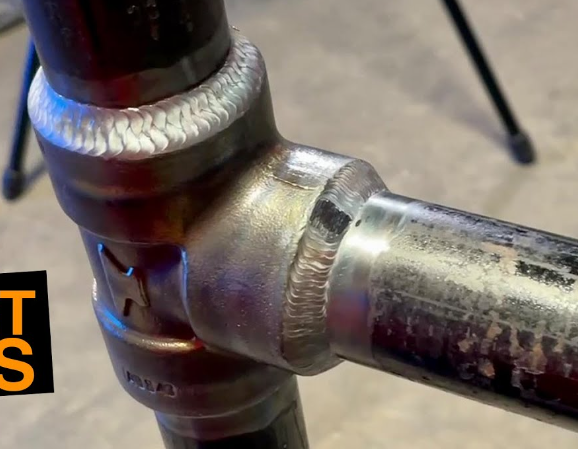

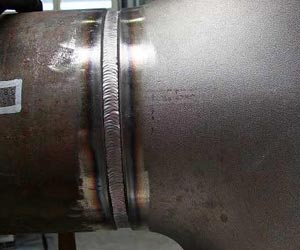

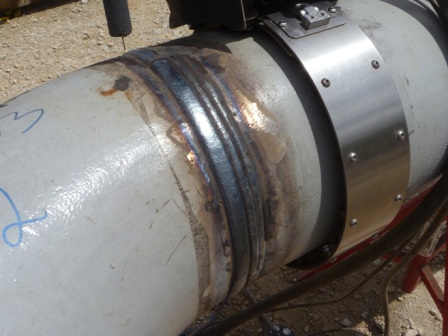

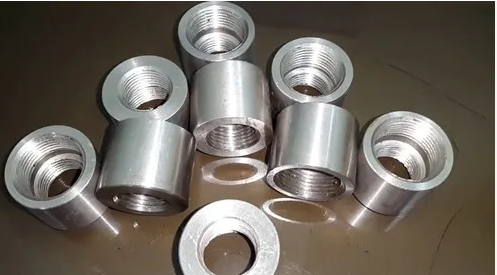

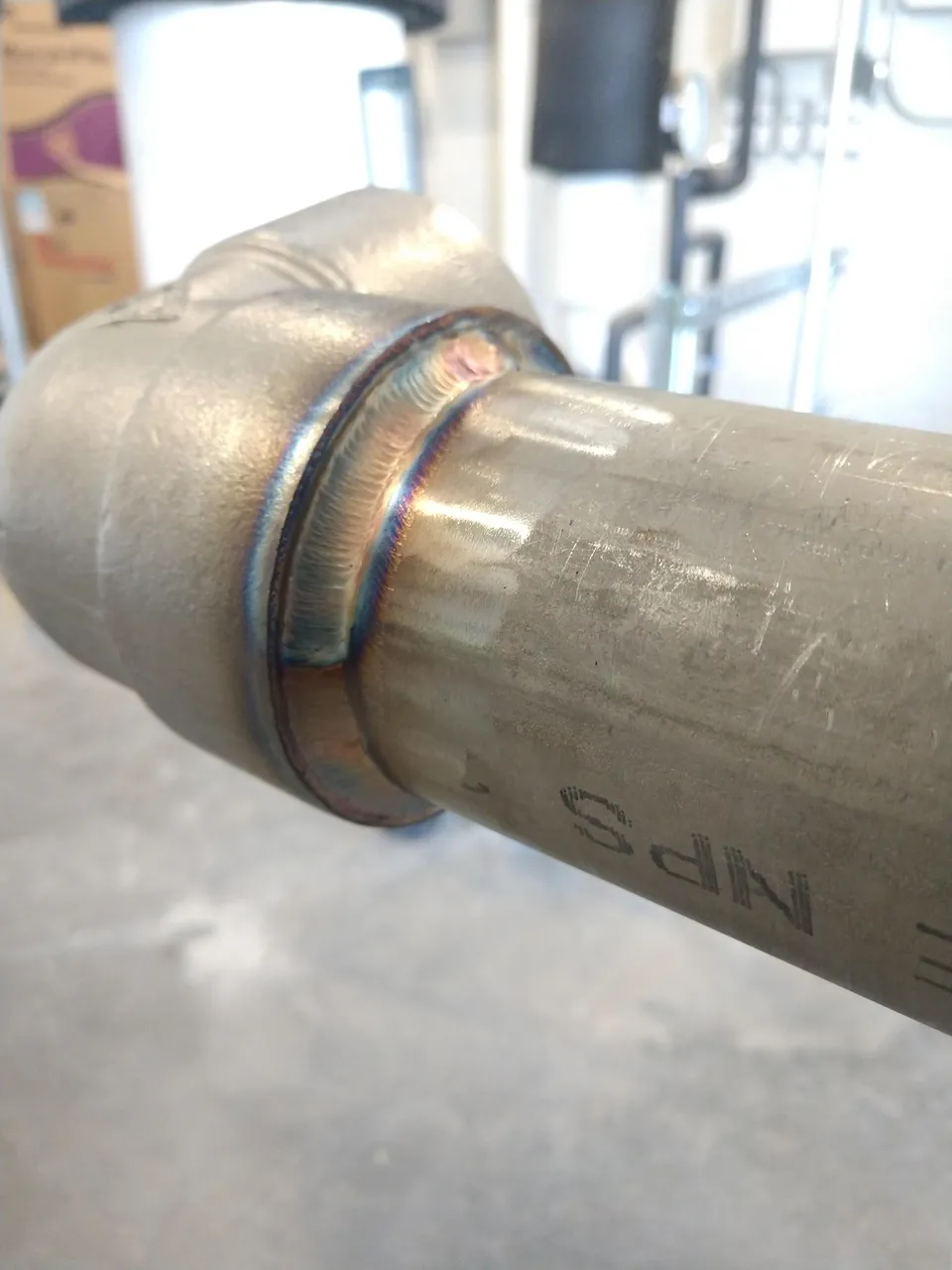

Adjunto algunas fotos de estas uniones, espero resulten de utilidad. Saludos! 😁
-
659
Graduado
Iniciado
Hola, muchas gracias por despejarme la duda.
Saludos,
-
645
Alumno
Iniciado
Hola. Para complementar, por ejemplo hay normativas que recomiendan o no el uso de determinadas uniones.
Por ejemplo, según ASME B31.3 no es recomendado el uso de uniones roscadas para servicios de ciclajes severos, debido al concentrador de esfuerzos que se presente en la rosca.
Asimismo depende del cliente. Estándares de ECOPETROL y por manual de buenas prácticas evitan el uso de uniones roscadas en estacions de crudo
-
-
1124
Miembro
Intermedio
excelente información!
-
2615
Alumno
Intermedio
Cordial saludo Adoni,
En mi opinion @Cguity debes solicitar el piping class del cliente , ya que quienes lo desarrollan tienen claro el proceso es importante conocer la caracterización del fluido que pasa por el accesorio sumados a las condiciones de proceso como presiones temperaturas, para de esta manera determinar la opción mas viable, en algunos casos operadoras restringen el uso de accesorios roscados, debido a sucesos presentados en la operación.
Ya que por concentradores de esfuerzos mas corrosión pueden presentar fallos.
-
-
877
Graduado
Iniciado
Excelente, cada dia aprendiendo mas.
-
1013
Alumno
Iniciado
Ufff, sin lugar a dudas. Gran capacidad profesional
-
-
79
Miembro
Iniciado

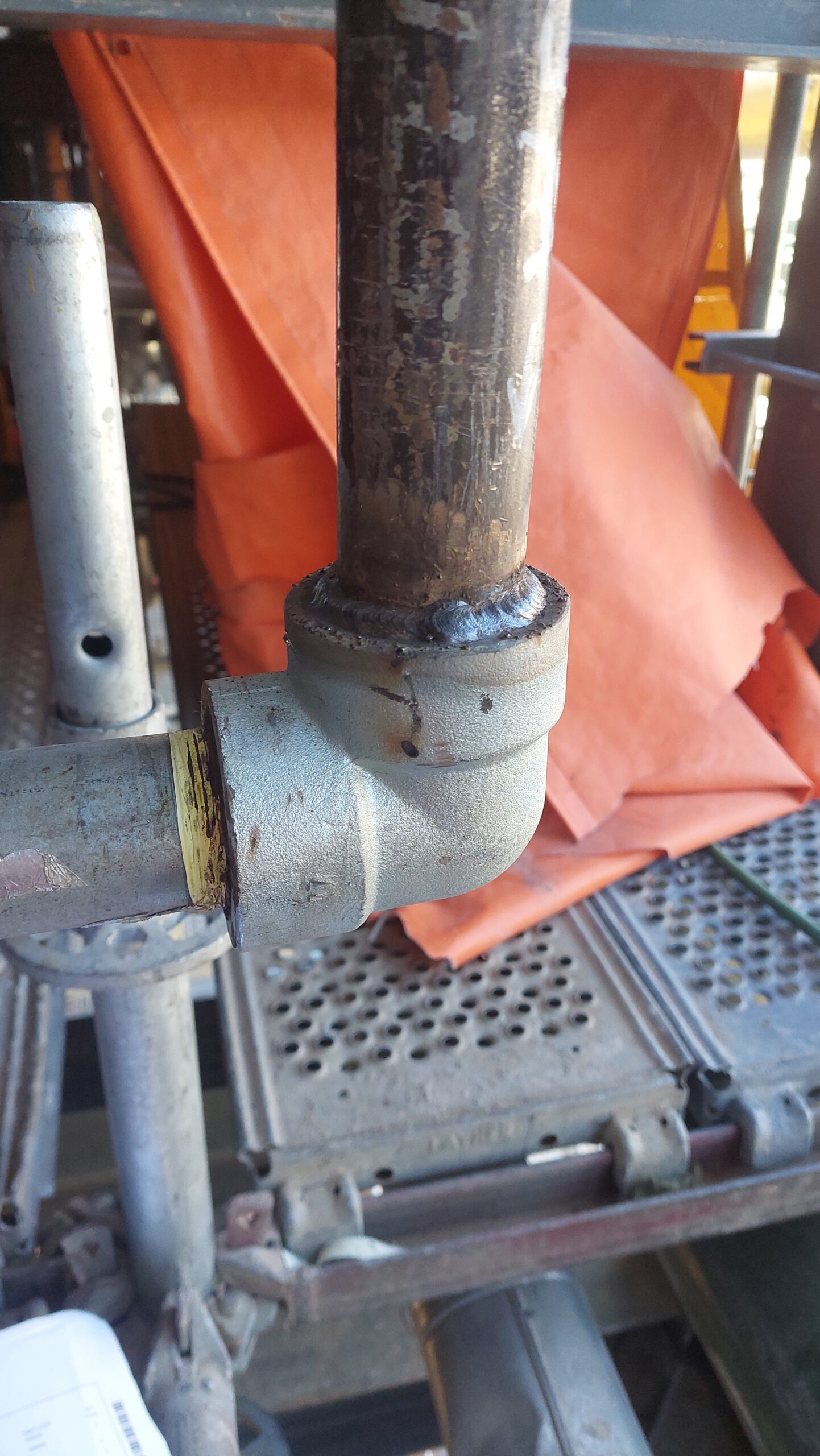

Consulta con respecto al tema, es posible hacer una soldadura en fitting roscado ? Hay alguna norma que indique no realizarlo ? O bajo q norma se rije las uniones SW y Roscadas ?
-
1013
Alumno
Iniciado
Hola Diego
Desde mi experiencia, No es una buena practica soldar un accesorio roscado. Para ello, tienes que usar un accesorio SW. Dado que cuando el interventor este revisando la linea o revise el welding map van a haber inconsistencias y no te puede aprobar tu ruteo. Sin embargo te pregunto, ese tramo de tubería es para un instrumento? Es un Toma muestras o a que hace referencia?
Te recomiendo que revises el piping class del proyecto antes de pensar en soldar
-
2615
Alumno
Intermedio
Cordial saludo Diego
No hace parte de una norma, es algo como una mala practica, y no corresponde al servicio de instalación, si montas un accesorio roscado se supone que lo montas porque a futuro deseas desmontarlo.
Saludos
-
-
715
Colaborador
Iniciado
Hola, Diego

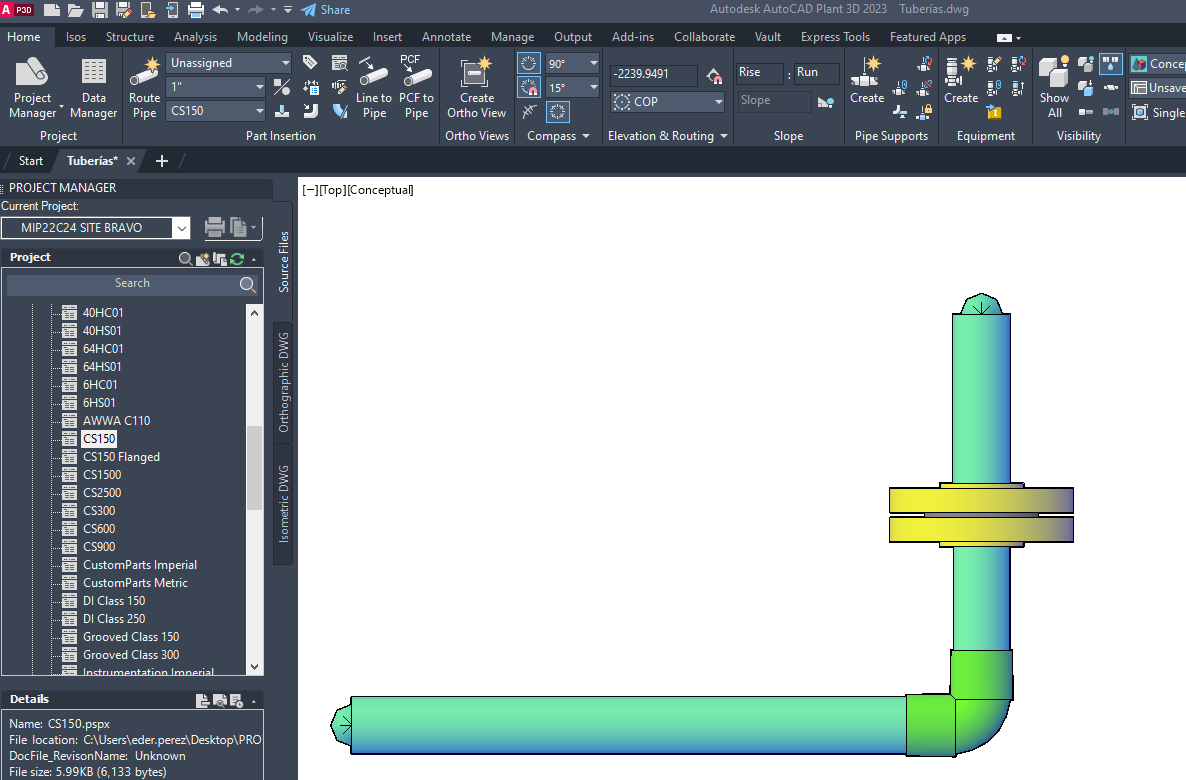

En relación con tu consulta, No es posible soldar una unión roscada, eso sería una mala practica que desde luego los supervisores de tuberías lo desaprobarían. Pero si lo que quieres es pasar de una conexión roscada a una conexión soldada te recomiendo que utilices Bridas para el cambio de clases utilizando niple TOE (threaded one end)

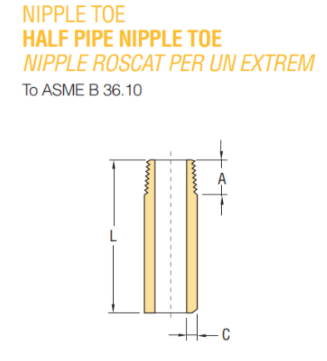

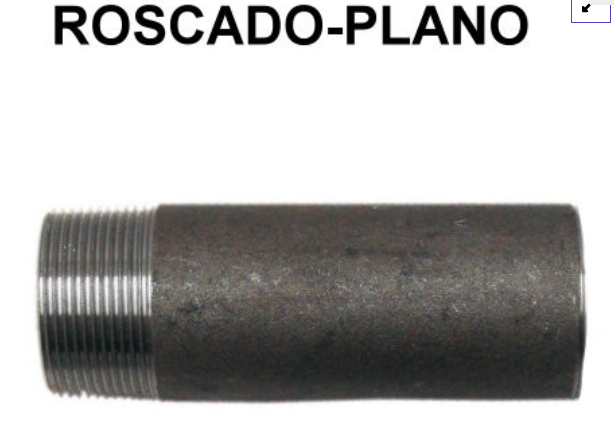

Los niples TOE son aquellos que tienen un extremo roscado y el otro extremo plano.
Procedimiento:
1. Colocas el codo roscado con el extremo roscado del niple TOE
2. El extremo plano del niple TOE se podrá soldar con bridas del tipo “ Socket Weld”. Este tipo de brida se usa para accesorios embonados.
Con ese procedimiento constructivo podrías hacer el cambio de clase.
Saludos,
Eder Pérez
