Configuracion casos y el fluido
Estimados,

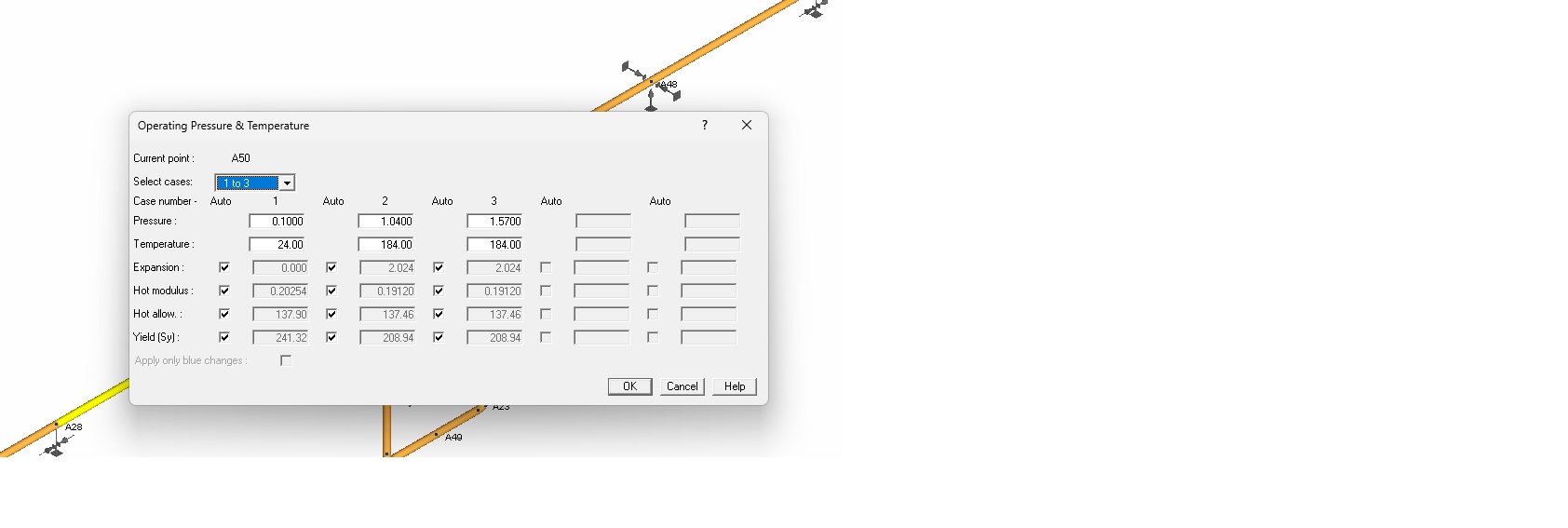

Quisiera consultar cual es la forma de configurar los casos de iteracion, tengo la duda de como configurar el tipo de fluido con sus presiones y temperatura. Configure 3 casos uno para condicion ambiente 1 atm a 24 °C – 10,6 bar a 184 °C (condicion operacion)- 15,9 bar a 184 °C (condicion diseño)
-
7 Respuestas
-
Buenos días @diego-alonso-sarabia-mendez !
La configuración de casos de presión y temperatura aparece por primera vez cuando creamos el Proyecto, esto permite que se aplique a todos los tramos que vamos creando.
Para ello tenemos que especificar los casos de carga en la ventana de configuración de Proyecto (donde especificamos la normativa, creador del proyecto y librerías de trabajo).

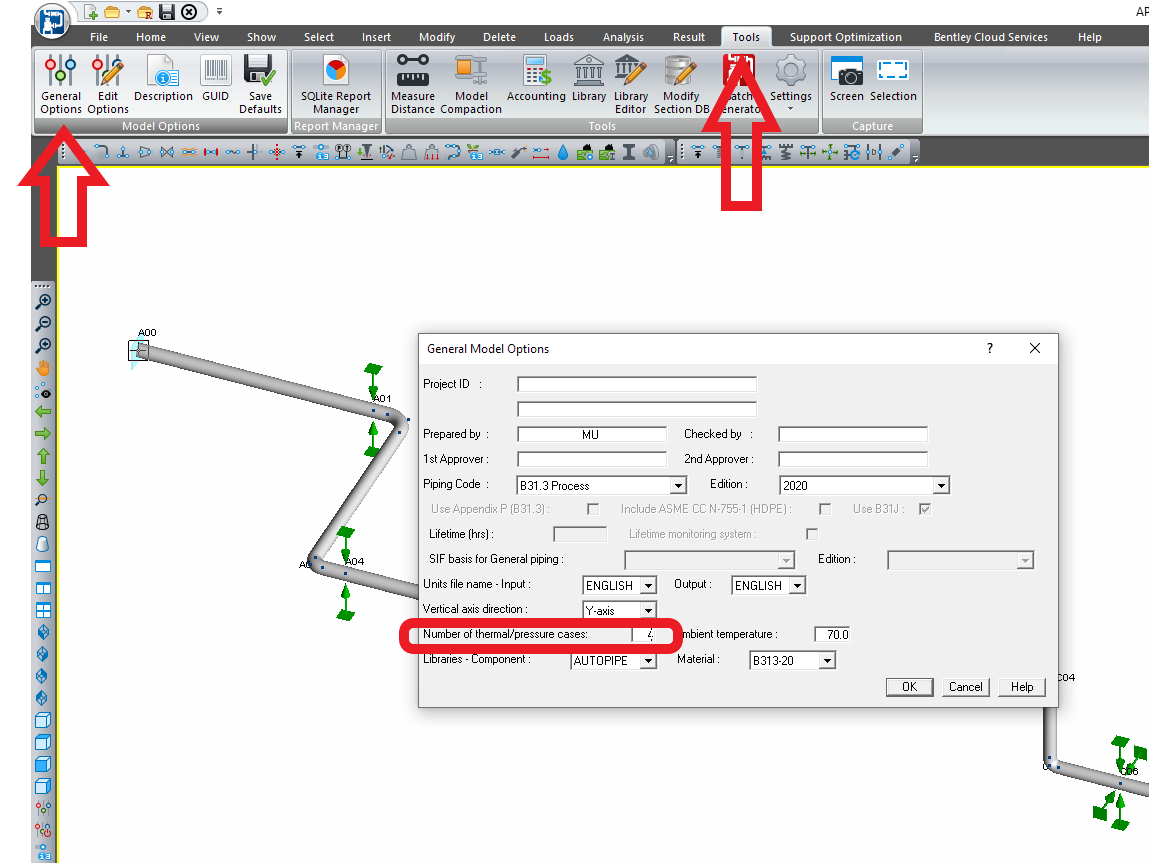

Si queremos ampliar el número de casos, tenemos que ir a la pestaña “tools” y pulsar en “general options” donde accederemos a esta primera ventana que te comentaba y podremos especificar más casos (imagen 1).

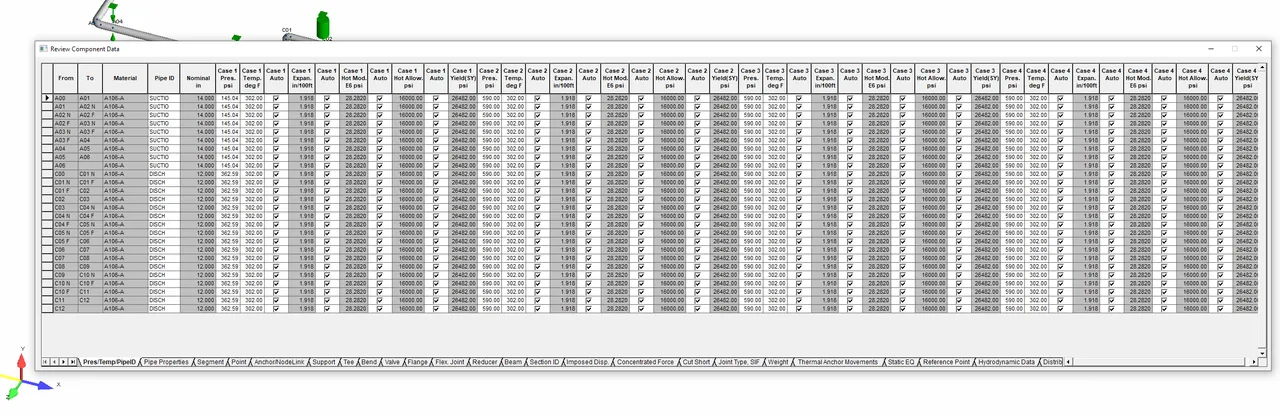

sabremos que lo hemos cambiado correctamente porque en el Review Component Data aparecen columnas adicionales, en la imagen 2 que te adjunto hemos especificado 4 casos, por tener un ejemplo.

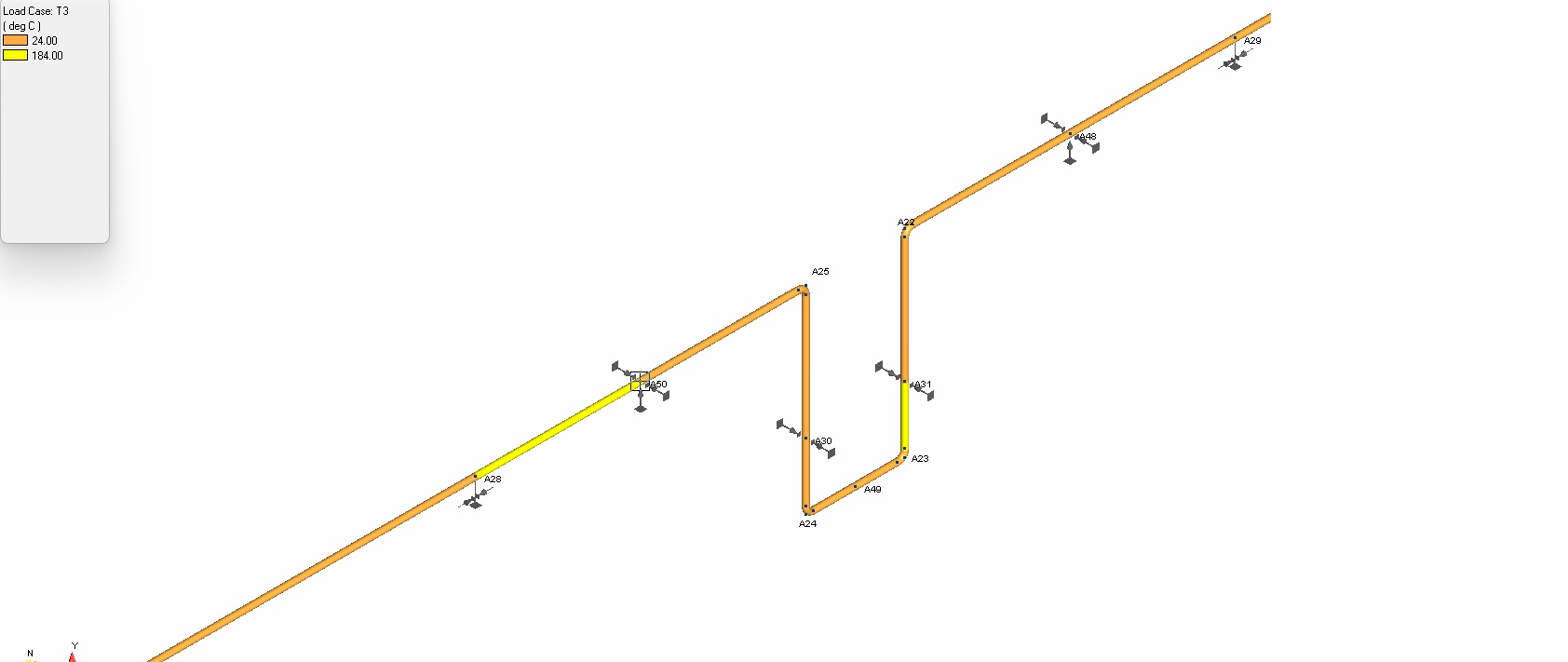

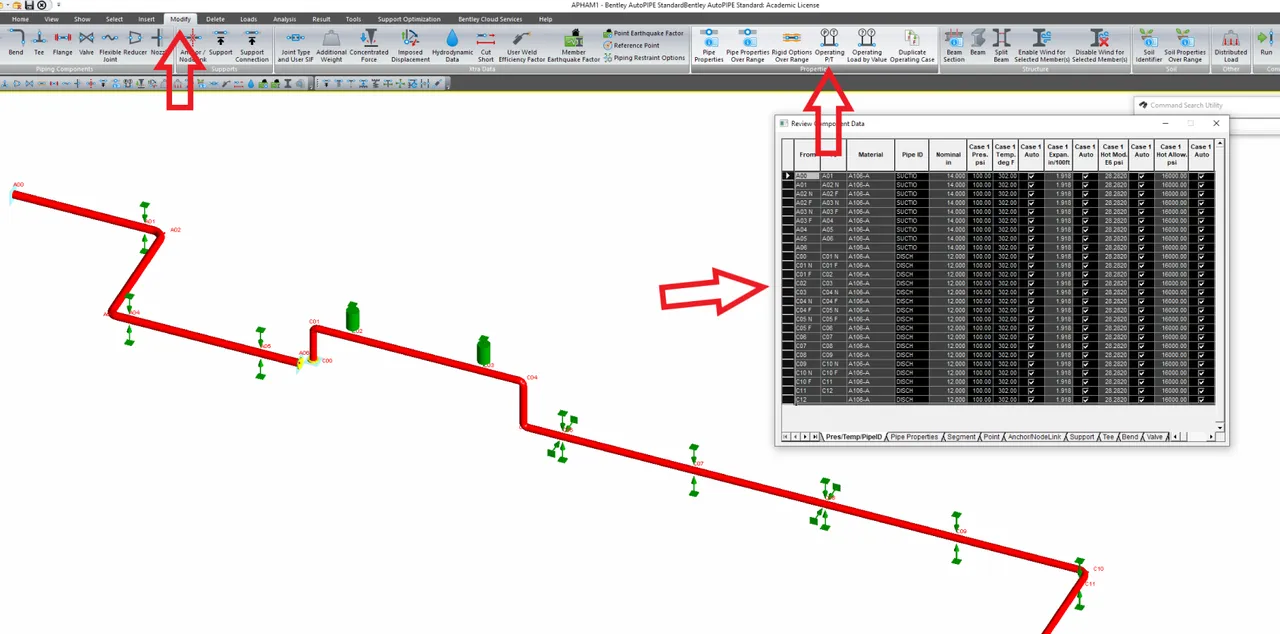

Ahora bien, si queremos cambiar los casos y que apliquen a todas las tuberías, para que no queden tramos diferentes como en tu imagen, tenemos que elegir todos los puntos en el Review Component Data haciendo click en el primero y arrastrando hacia abajo con el botón del ratón pulsado, y seleccionar “Modify” “Operating P/T”. Eso nos permitirá modificar los casos de carga para todas las tuberías. (imagen 3).

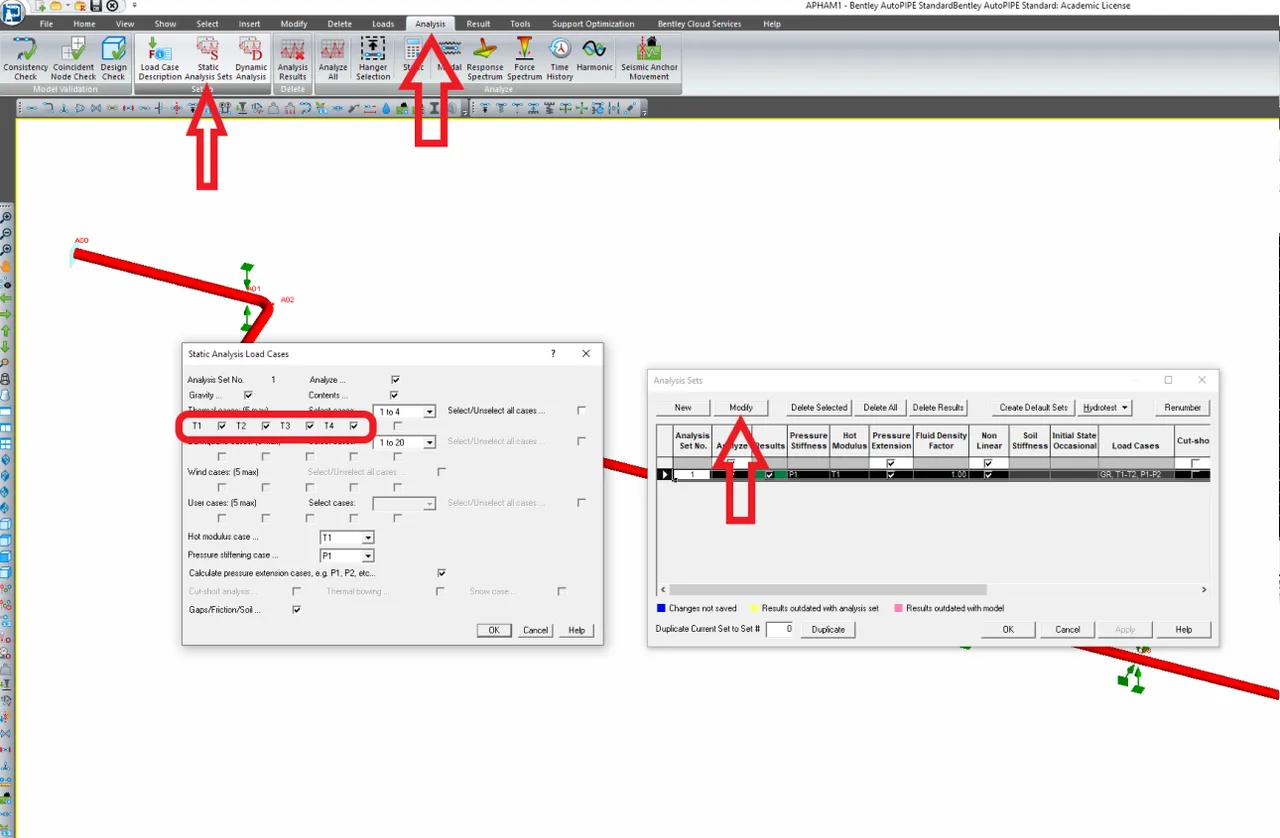

Por último, no olvides que para analizar correctamente el modelo debes incluir los casos en el set de análisis estático (imagen 4).
Con eso ya tendrías los nuevos casos de carga creados y actualizados 🤓
Espero te sirva, Saludos!
-
Estimado,
Muchas gracias por tu respuesta.
De acuerdo pasos señalados, se genero una nueva duda correspondiente a la definicion de initial case for occ loads en donde se despliega las opciones GR, P1, P2 y P3
que quiere decir esto? y como se combinan los casos de cargo considerando de acuerdo a la region donde me encuentro debo considerar el sismo para evaluacion de carga en boquilla y esfuerzos en las tuberias, ya que esta es una condicion muy frecuente.
-
¡Hola @diego-alonso-sarabia-mendez !

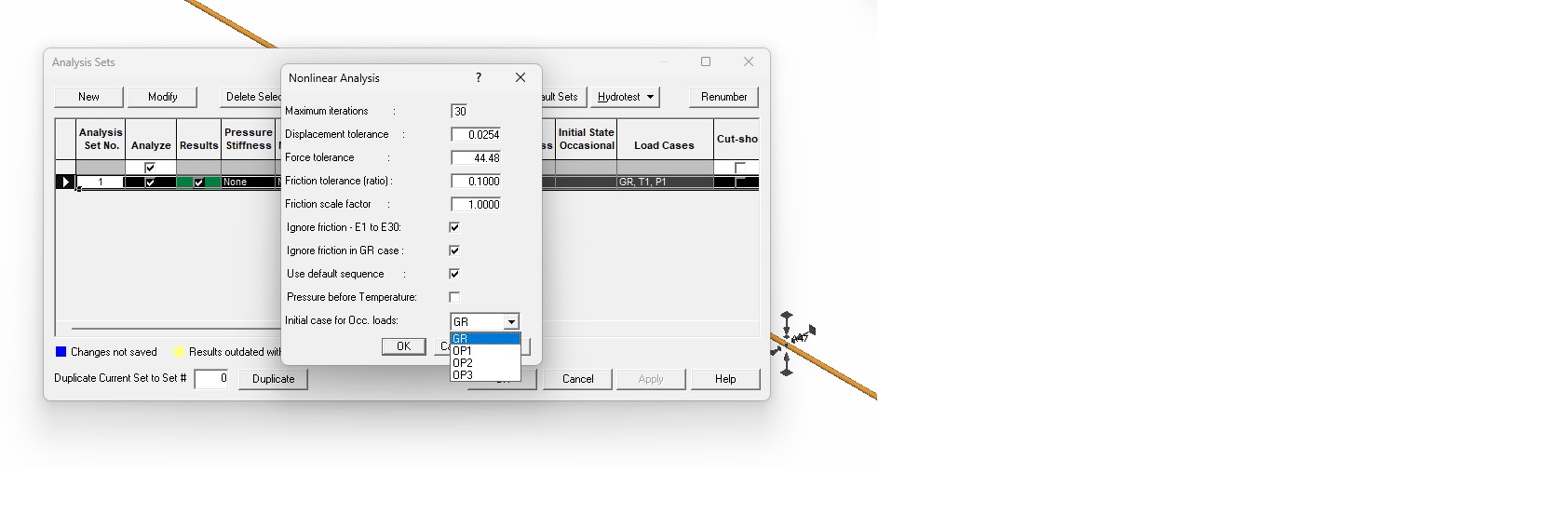

Seleccionando esta opción se especifica el caso de funcionamiento (OP1 hasta OP100.) o gravedad (GR) como estado inicial para los casos de carga estática ocasionales (terremoto, viento o cualquier otro que especifiquemos).
Por ejemplo, para la secuencia de carga de funcionamiento por defecto en Autopipe, donde se aplica Gravedad, luego temperatura y luego presión, OP1 es el estado inicial para los casos ocasionales. También peudes modificar la secuencia a tu gusto en el cuadro de análisis no linear, marcando o desmarcando el cuadro “Pressure before Temperature” (imagen)
El caso por defecto es la gravedad (GR). Para el caso que comentas debes seleccionar el OP más desfavorable, ya que si el sistema cumple el caso más desfavorable, cumplirá todos los demás. Así estarás del lado de la seguridad en el diseño😁
Espero te sirva, Saludos!
-
-
Miguel, muchas gracias por tu respuesta todo muy claro y lo solucione.
Pero me salio la siguiente duda con respecto a unos errores de configuracion, pero nose donde ubicar estos elementos para poder corrigir. Te adjuntare las dudas para ver que sucedio
Agradecido
-
Buenos días @diego-alonso-sarabia-mendez !

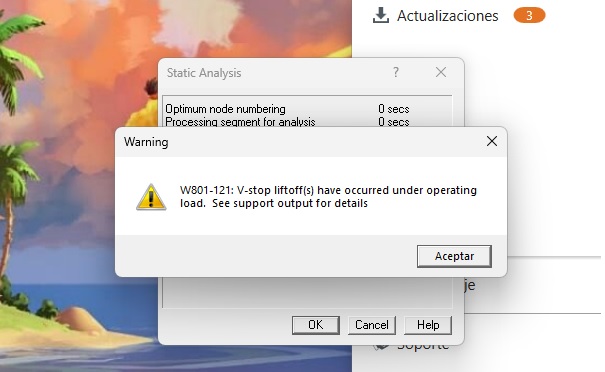

Este aviso realmente no es un error, si no un warning (o aviso). Se detalla de forma clara en el vídeo de uso de Autopipe de esta misma lección, donde dimensionamos resortes.
Lo que indica es que se está produciendo el levantamiento de la tubería en un punto determinado del sistema. Tendrás que considerar si es necesario incluir un resorte o si por el contrario el desplazamiento es asumible.

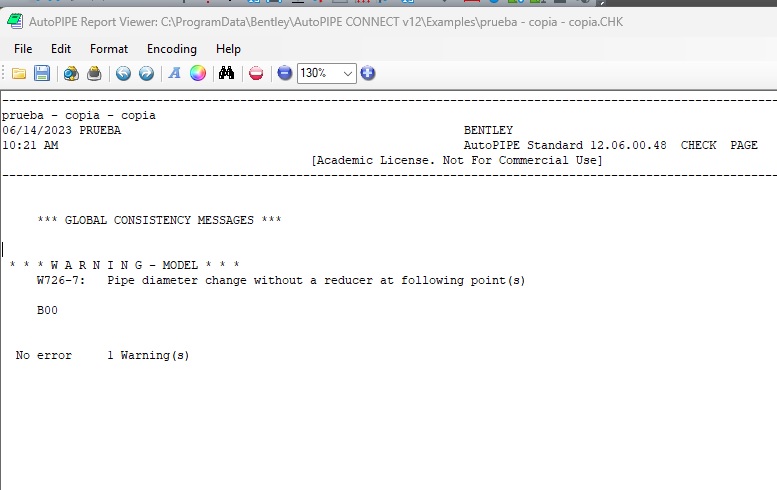

En cuanto al error referido al reductor, te informa de que hay un tramo de línea (El punto B00), que está cambiando su diámetro sin usar el reductor apropiado. Seguramente veas un escalón en la representación gráfica.
Prueba a ver que tal y me cuentas, Saludos!🙂
-
Muchas gracias por tu respuesta, realacionado a lo que señalas solo para poder corregir el aviso necesito saber donde puedo ubicar al soporte W801-121V donde esa mezclatura nose donde identificarla en el software.
Fui al listado de soporte en review component data y no sale, me podria indicar donde puedo ubicarlo con ese nombre “W801-121V” y poder corrigir
-
¡Hola @diego-alonso-sarabia-mendez !
El código W801-121V, hace referencia al tipo de error en Autopipe, no al soporte 😅

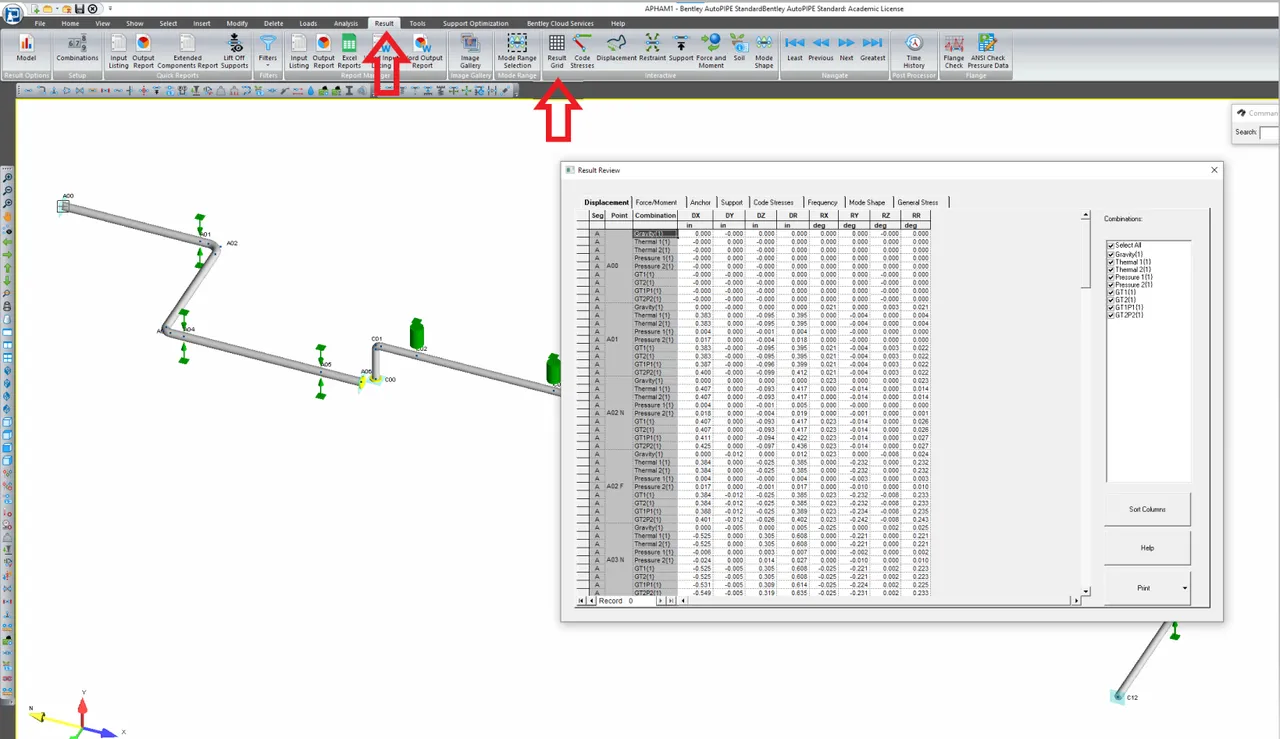

Para poder localizar cual es el punto que se levanta en dirección vertical, tenemos que acudir al “result grid” con la secuencia que te describo en la Imagen 1.
Dentro de la ventana que se abre, tenemos que navegar hasta la pestaña “Displacement” (suele ser la marcada por defecto cuando se abre) y ahí podemos ordenar los desplazamientos en el eje vertical para detectar el movimiento. En el caso de estas imágenes el eje vertical es el Y, por lo que haciendo doble click en “DY” se ordenan en orden creciente o decreciente (imagen 2).
Eso te permitirá localizar el punto que se desplaza y tomar las decisiones en función del mismo,
Espero te sirva, Saludos!😄
-
