Publicado por José Soglia el 30 de agosto de 2023 a las 04:29Saludos tutor @miguelruizautopipe @luis-ramos
Aprovecho la oportunidad, para plantearles las siguientes dudas:

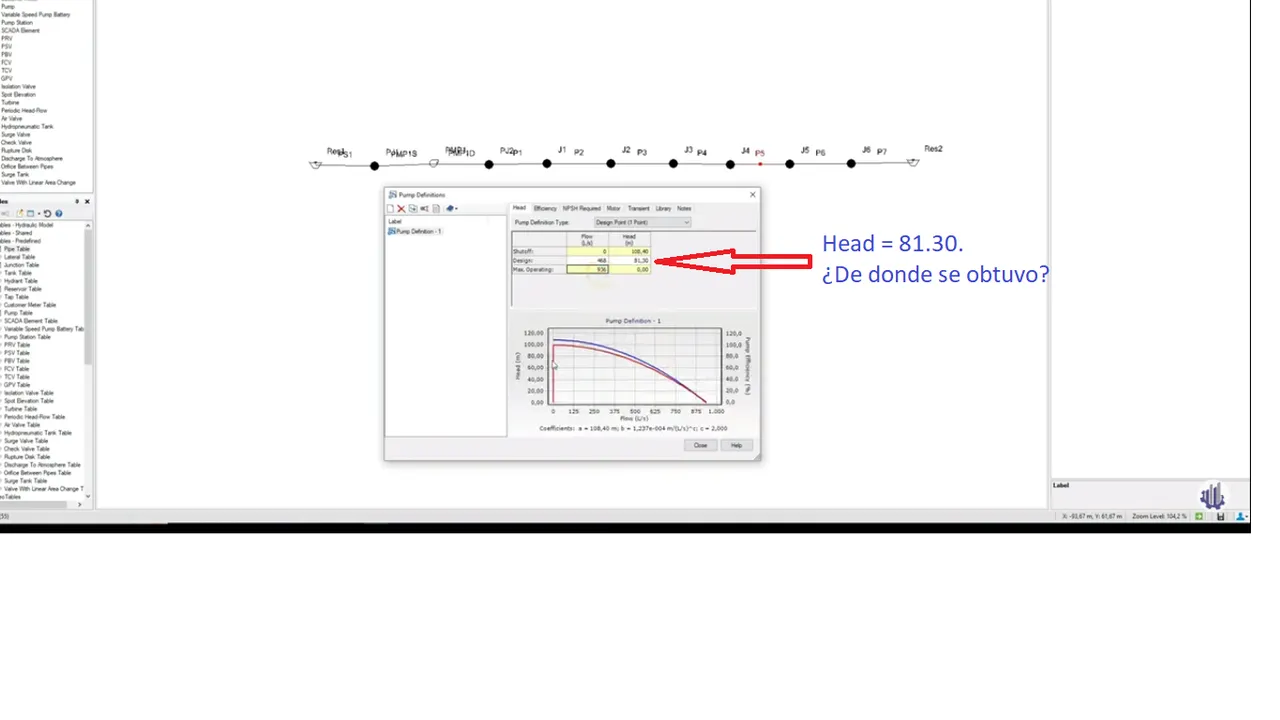

1. Al momento de establecer las características de la bomba, no comprendo de donde obtienen que el valor de “Head = 81.30m”. ¿Me pudiesen explicar de donde proviene? por favor. Imagen 1

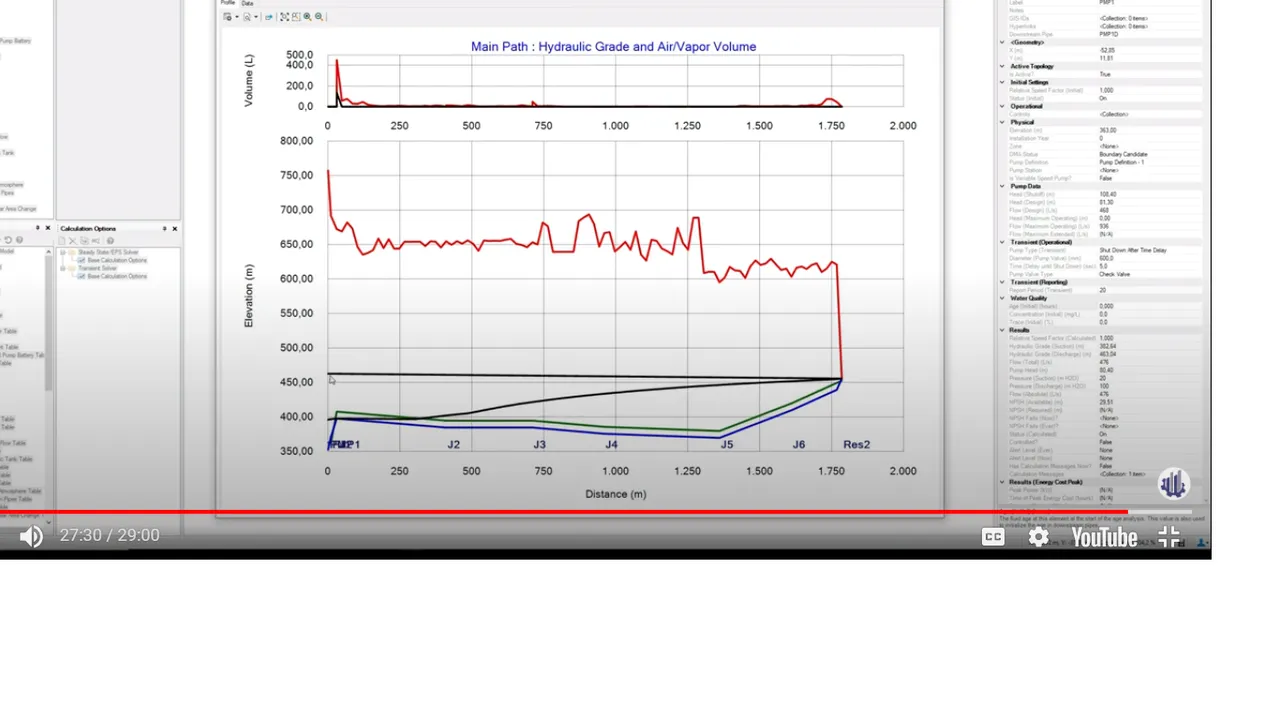

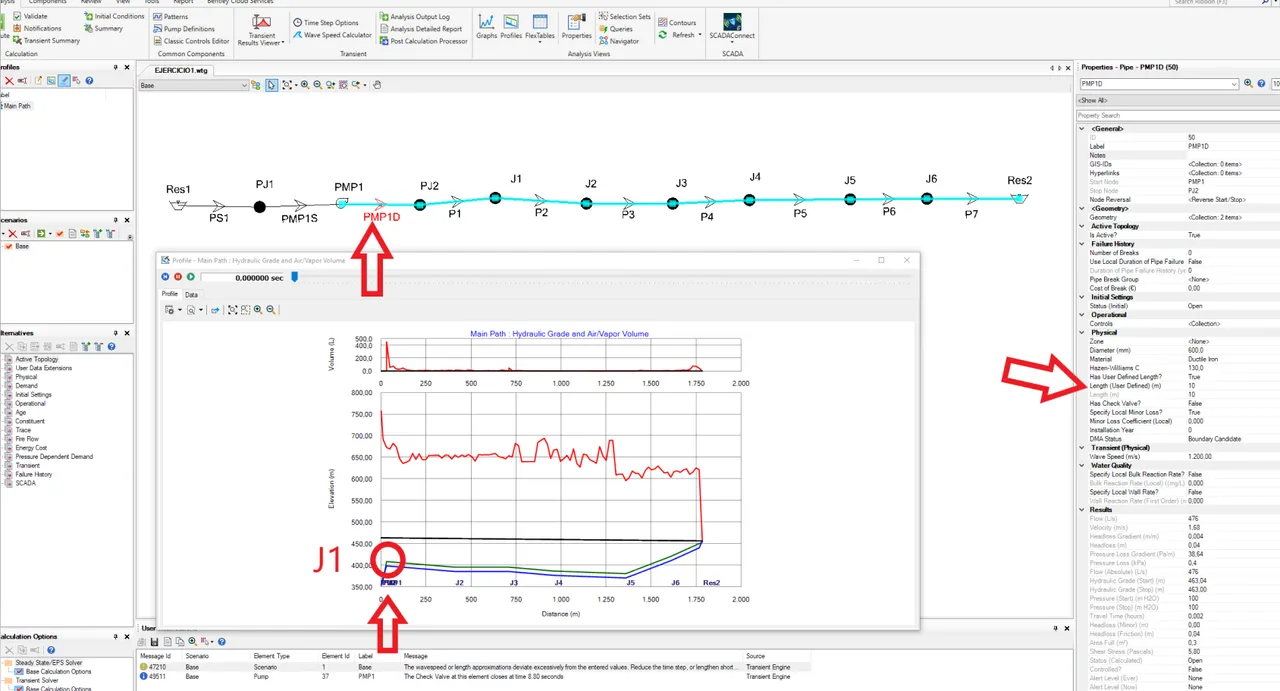

2. ¿Cómo determinan que la bolsa de Vapor crece exactamente en el Nodo J1? Porque yo realmente no identifico donde dice J1 en el gráfico. Imagen 2.
Sin mas, agradeciendo siempre su tiempo.
Me despido.José Soglia respondió hace 7 meses, 4 semanas 2 Miembros · 4 Respuestas -
4 Respuestas
-
Buenos días @Josesoglia !
El valor del Head de la bomba lo hemos escogido de forma aleatoria para este modelo, considerando que tenemos que vencer unos 90 metros, hicimos una prueba con este valor para asegurar que tenga Head suficiente para llegar al Res2.
En circunstancias normales tendréis más de una alternativa (o una bomba ya comprada) y será esos valore slos que tendréis que introducir.
En cuanto al punto J1, la gráfica nos da toda la información. Fíjate que la burbuja comienza en el punto alto referido a la elevación de 408 del punto J1. Antes de ese punto estaría la bomba y el nodo PJ2 que están a la misma altura, por lo que se descartan, y el resto de perfil no tiene burbuja, por lo que este sería el elegido.
Seguimos en contacto para más, espero que disfrutes este módulo 😁
-
1170
Entendido tutor, agradecido. Mi confusión se debía a que en el gráfico no se lee el nombre de J1 claramente (esta como superpuesto con otro nombre). Sin embargo, en los videos ustedes indican que es algo que Hammer debería solucionar mas adelante. Pero, con su análisis, ya lo tengo mas claro. saludos @miguelruizautopipe
-
