    Publicado por Franco Picollo el 27 de febrero de 2024 a las 02:34

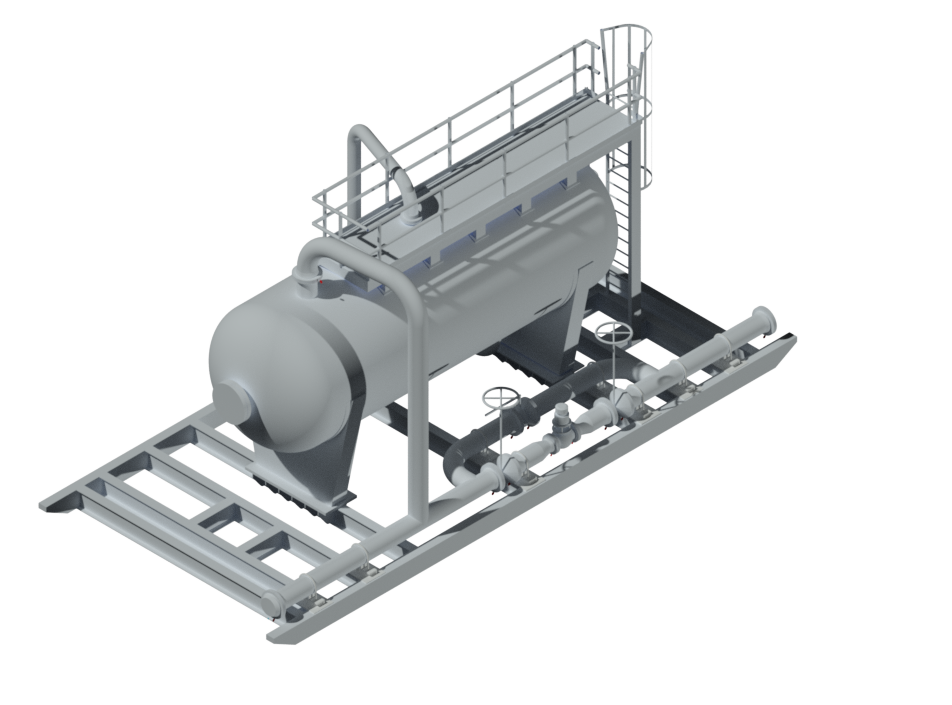

    Buenas! ¿Cómo va? @ndfernandez . Quería compartir este modelado que hice para darle un cierre al curso de Plant 3D, y consultar si hay alguna crítica constructiva que pueda mejorar.

    No tengo experiencia en la realidad con modelado en 3D, así que supongo que habrá varios detalles por corregir, pero aunque sea quería ver si venia bien encaminado.

    Me hubiese gustado añadir con el SpecEditor algún actuador neumático para válvulas de control, pero por alguna razón al clickear en “añadir componente” dentro del catálogo de válvulas ASME, se me cierra el programa, cosa que a futuro espero solucionar.

    Muchas gracias!

    Nicolás David Recio respondió hace 4 meses, 3 semanas 2 Miembros · 3 Respuestas
  • 3 Respuestas
  • Nicolás David Recio

    Miembro
    27 de febrero de 2024 a las 17:01
    1017
    Tutor
    Master

    @franco-picollo muy buenas!

    Excelente, para ser tu primera vez en el diseño industrial, me alegro que hayas podido realizar un skid de cero, con estructura, acceso, equipos y piping. Obviamente como todo puede ser mejorable como por ejemplo la cañería superior que pasa a travez de la baranda, pero al margen de ello, lo que importa son las herramientas que estas comenzando a emplear.

    El punto que más me interesa es el que comentas de la válvula, si pudieras darme más indicaciones paso a paso como intentas meter dicha valvula con actuador y así ver que fallo está dándote. Por si puede evitarse y que salga correctamente.

    Por lo demás, perfecto! Si deseas enviar el proyecto, sin drama. Guardas todo el proyecto en un winrar y envías el archivo como enlace de wetransfer por mensaje privado.

    Un saludo!

    • Franco Picollo

      Miembro
      27 de febrero de 2024 a las 18:36
      506
      Graduado
      Iniciado

      @ndfernandez . Al parecer según me informe, tengo la instalación del Spec Editor dañada, una pena porque no puedo ir probando de crear componentes de catálogo nuevos y cambiar los componentes 3D a imágenes reales.

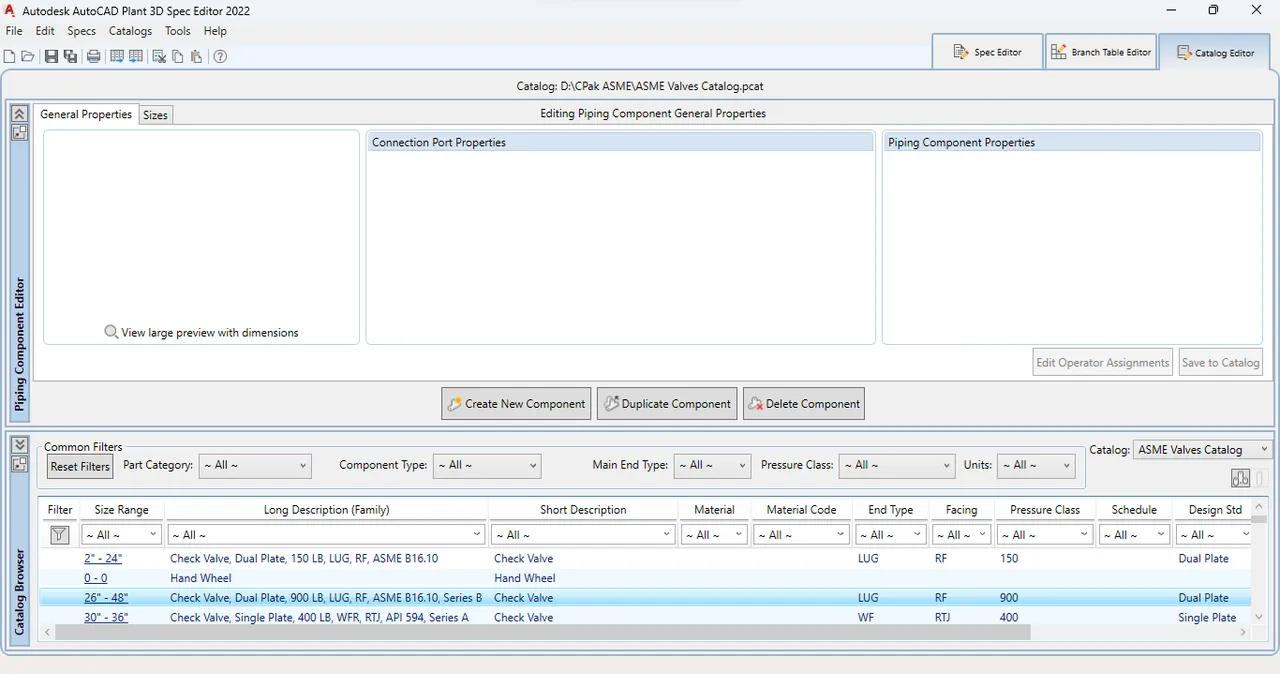

      Te adjunto una foto, vas a ver que la imagen de los componentes no sale, y menos aun sus caracteristicas de tamaños al lado. Cuando le doy click en “create a new component” se me cierra el programa. Veré si puedo solucionarlo a la brevedad.

      Gracias!

  • Nicolás David Recio

    Miembro
    27 de febrero de 2024 a las 20:07
    1017
    Tutor
    Master

    Desinstala y reinstala, debería ser más que suficiente. Es más sencillo que cualquier otra cosa.
