Home Foros Piping Industrial Tipología de Tubos. Materiales Consulta en las Class Piping

  • Consulta en las Class Piping

    Publicado por Juan Rangel Nieto el 7 de julio de 2021 a las 22:29

    Buenas Tardes, gusto en saludarlo, quisiera realizar las siguientes consultas_

    1. Las Class de Piping, a que se refiera 150, 300, 600 , etc.. se refiere a a libras de presión ?
    2. El 1 A1 , 1A3 etc que se encuentra encada uno, aq ue se refieren, al grado del Acero? Seria bueno desglosar cada uno de las siglas a que se refieren

    Espero su pronta respuesta

    Muchas Gracias

    Saludos

    Ramón Martínez respondió hace 6 meses, 1 semana 5 Miembros · 6 Respuestas
  • 6 Respuestas
  • Formación Industrial

    Administrador
    16 de julio de 2021 a las 11:47

    Hola Juan!

    En efecto, los términos 150, 300, 600….son el rating de las bridas, expresados en libraje. Puedes encontrar las equivalencias con la presión nominal en el siguiente enlace: http://www.valvias.com/equivalencia-rating-presion-valvula-pn-iso7268-ansi-class.php

    La terminología A1, A3 son ejemplos de como podemos llamar a la especificación. Es decir, cada término designa un nombre de especificación para un determinado proyecto.

    Para que quede más claro, acabo de subir una infografía sobre especificaciones en el mismo tema.

    Si quedan dudas, coméntamelo y lo vemos sobre la marcha,

    Saludos!

  • José Gabriel Mendez

    Miembro
    11 de julio de 2022 a las 13:32

    Buen día a todos…
    Siguiendo la lineal del primer comentario en este foro, hago la siguiente pregunta…

    Es sobre las siglas que se utilizan para las SPEC.

    Tenemos muchas de estas SPEC.. Ejemplo:

    1CB2S

    3CB2S54

    6CB2S

    9CJ1S01

    12CG0T01

    La duda o aclaración sobre el tema es conocer a que corresponde cada letra y numero en dichas siglas

    la idea es conocer que están describiendo con cada letra y numero

    *.- En mi caso entiendo que el primer numero se refiere al libraje que manejaría la línea, quisiera corroborar si es 100% así…

    *.- otra duda es saber como identificar el tipo de soldadura que debe llevar un sistema, ya que algunas veces se requiere soldadura de cromo.

    gracias de antemano

    quedo atento a su pronta y oportuna respuesta

    • Ramón Martínez

      Miembro
      12 de julio de 2022 a las 09:37

      ¡Saludos @jmendezcad !

      Aunque pueda parecer algo insólito. Las siglas de un piping class no arrojan ninguna información estandarizada.

      El nombre del piping class se escoge en base a la nomenclatura que se haya decidido para el proyecto. En proyectos muy pequeños podremos decidir nosotros como ingenieros de piping esta nomenclatura y comunicarla al resto del equipo, pero en la mayoría de casos nos será impuesta por el departamento de calidad de la empresa y nunca será igual para otros proyectos ni contaremos con tablas de estandarización.

      Yo he podido estar en Proyectos para grandes empresas donde las Spec tenían nombres como “SS316L” porque estaba asociada a las líneas de inoxidable de Planta y en otros proyectos de empresas diferentes llamaban a la spec de inoxidable 316L como “SSA001B”.

      Antes de establecer el nombre del piping class es importante comunicarse con el líder de piping o el responsable de codificación de documentos para que nos oriente sobre el guideline para codificación.

      En cuanto al tipo de soldadura debe aparecer claramente identificado en el piping class. Al igual que encontramos siglas como BW o SW para bridas, la soldadura de cromo debe indicarse específicamente en este documento.

      ¡Saludos! 👋🏽

  • Roberto Reyna Mellado

    Miembro
    19 de julio de 2022 a las 20:00

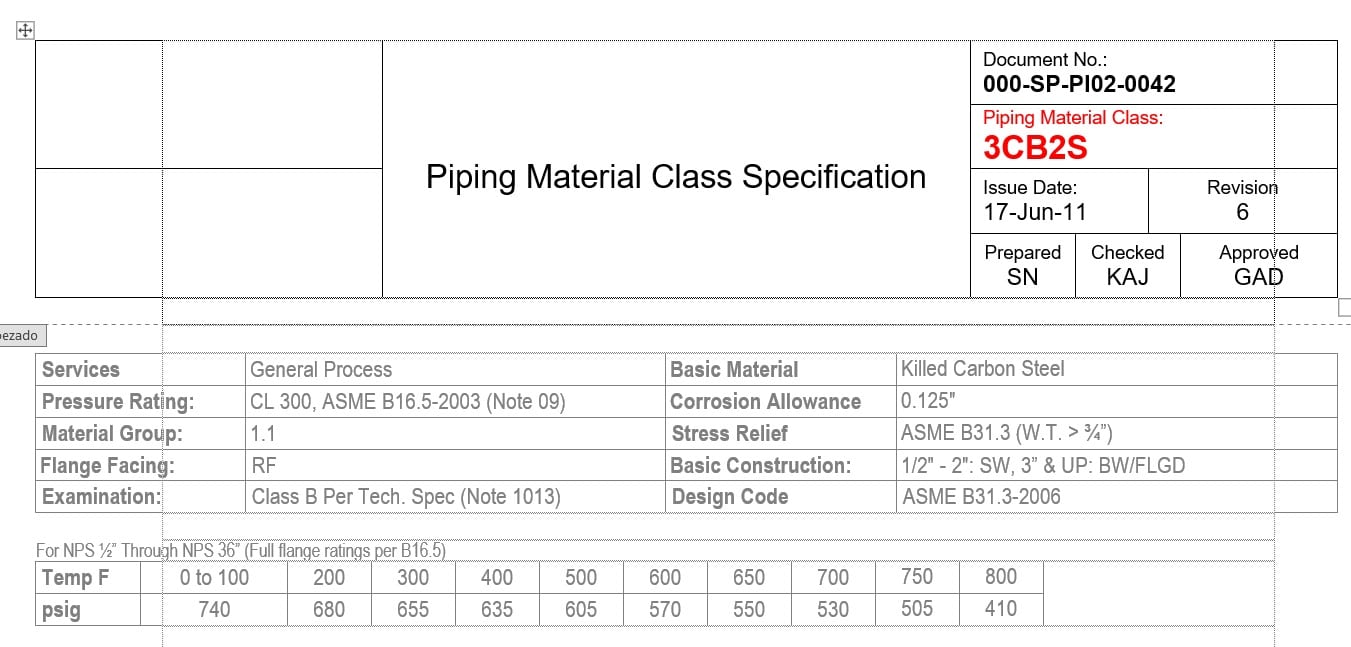

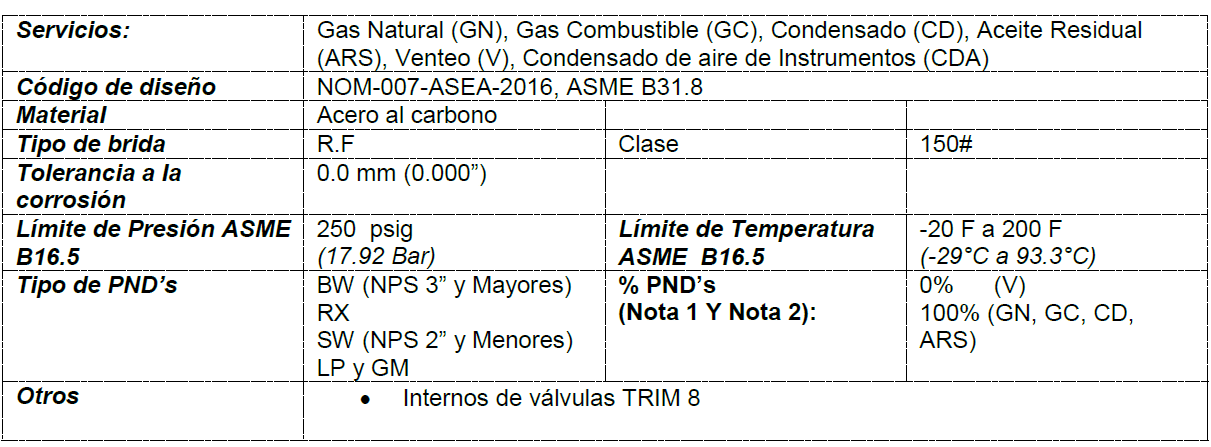

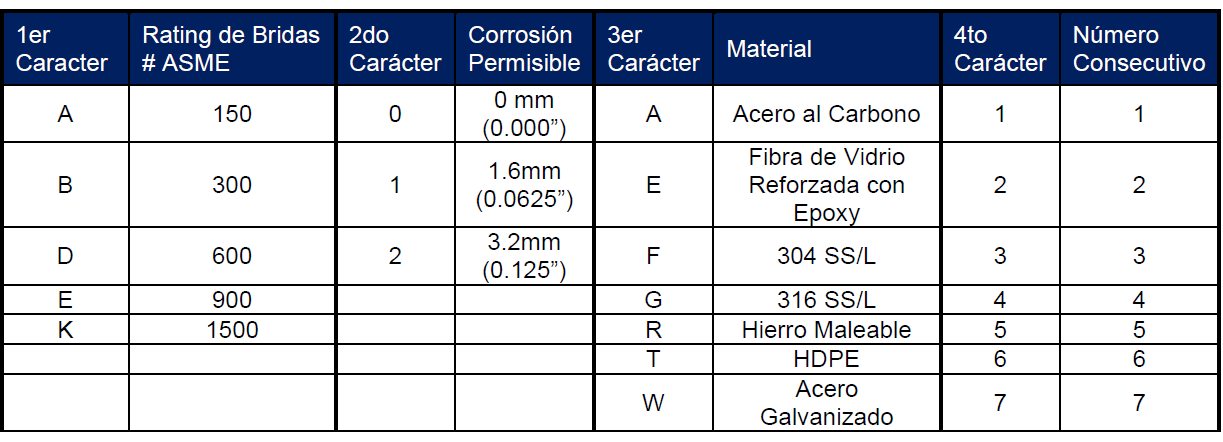

    hola que tal complementando el contenido del debate adjunto imágenes de como (en mi caso personal) se ha elaborado una nomenclatura para una piping class par aun proyecto determinado, a su vez les comento que esta nomenclatura la ponemos tanto en las bases de diseño de tuberías (por proyecto) como en el documento de especificación de materiales
